Bản vẽ biệt thự bán cổ điển 2 tầng 10x20m

Tham khảo bản vẽ thiết kế kiến trúc biệt thự mái Nhật tân cổ điển, kích thước xây dựng 10x20m

Dưới đây là toàn bộ phần bản vẽ kiến trúc trong hồ sơ Thiết kế kỹ thuật thi công của biệt thự tầng mái Nhật 2 tầng tân cổ điển mà chúng tôi sưu tầm, mời bạn đọc cùng tham khảo.

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 2

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 1

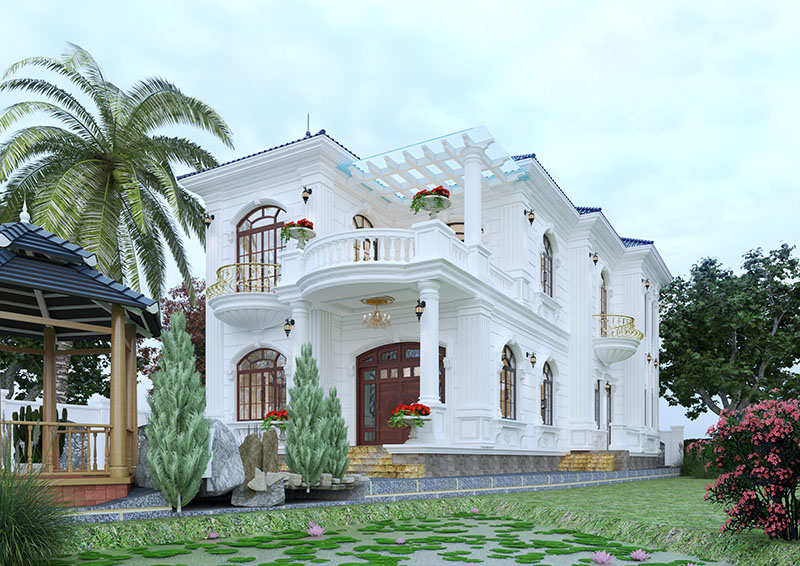

Thiết kế phối cảnh biệt thự 2 tầng mái Nhật tân cổ điển

Bản vẽ kiến trúc biệt thự 2 tầng tân cổ điển

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 5

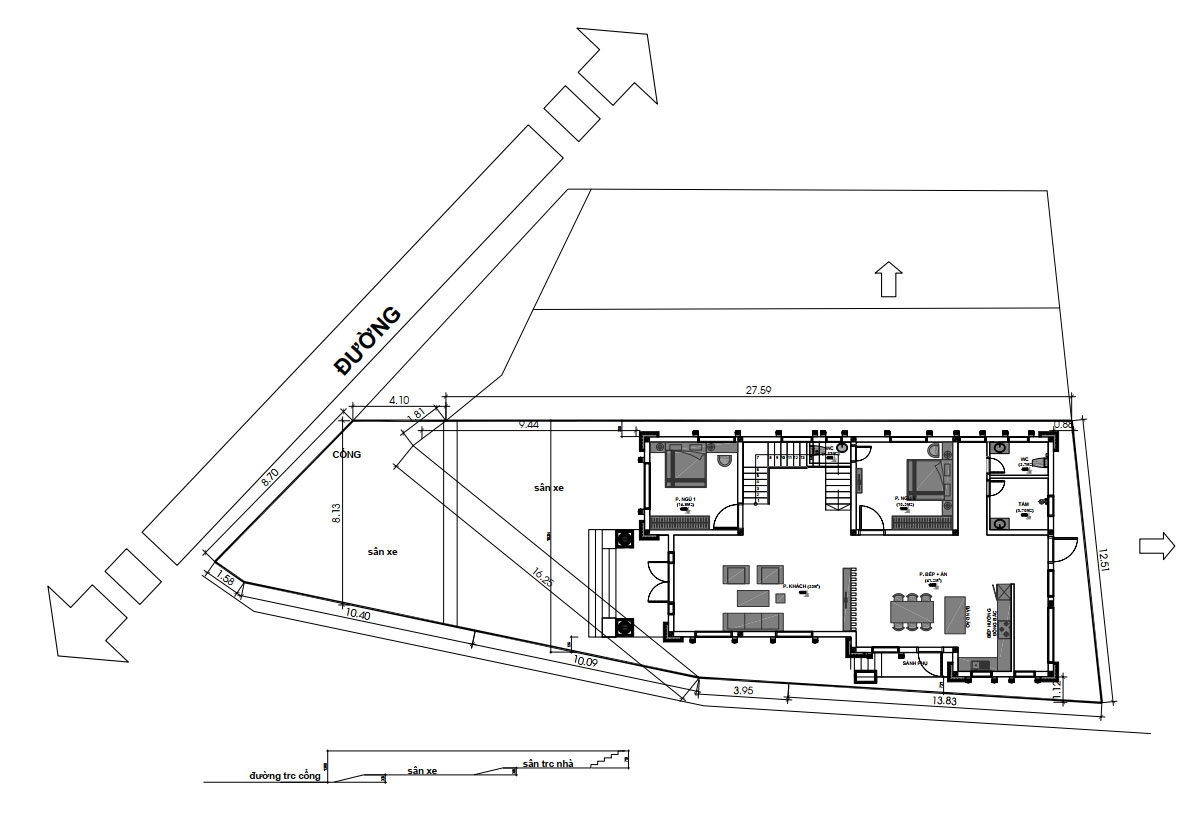

Mặt bằng tổng thể

Phần bản vẽ mặt bằng bố trí nội thất

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 13

Mặt bằng tầng một thiết kế hai phòng ngủ, phòng khách, bếp ăn, một nhà vệ sinh nhỏ dưới cầu thang, một vệ sinh lớn phía sau nhà và một phòng tắm riêng biệt.

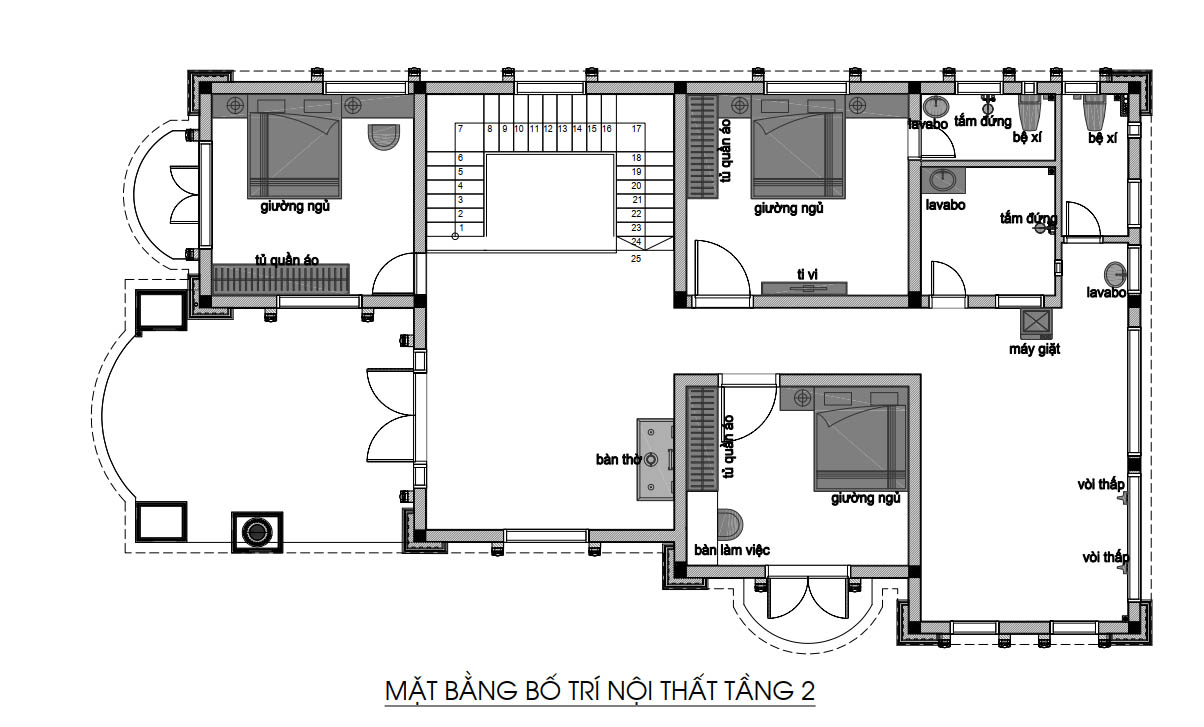

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 14

Mặt bằng tầng hai thiết kế 3 phòng ngủ, một khu thờ, khu giặt phơi và công trình phụ bố trí phía sau nhà.

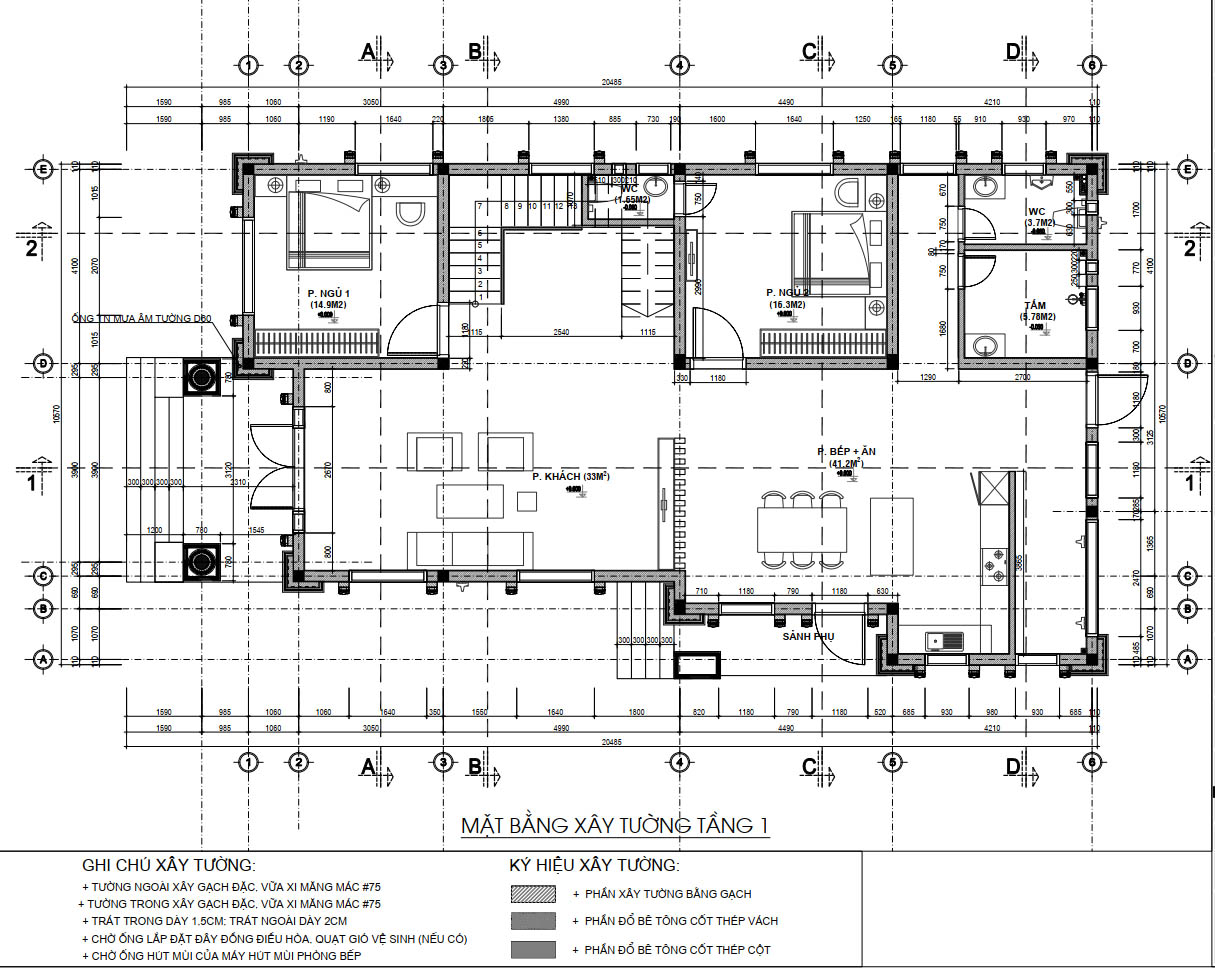

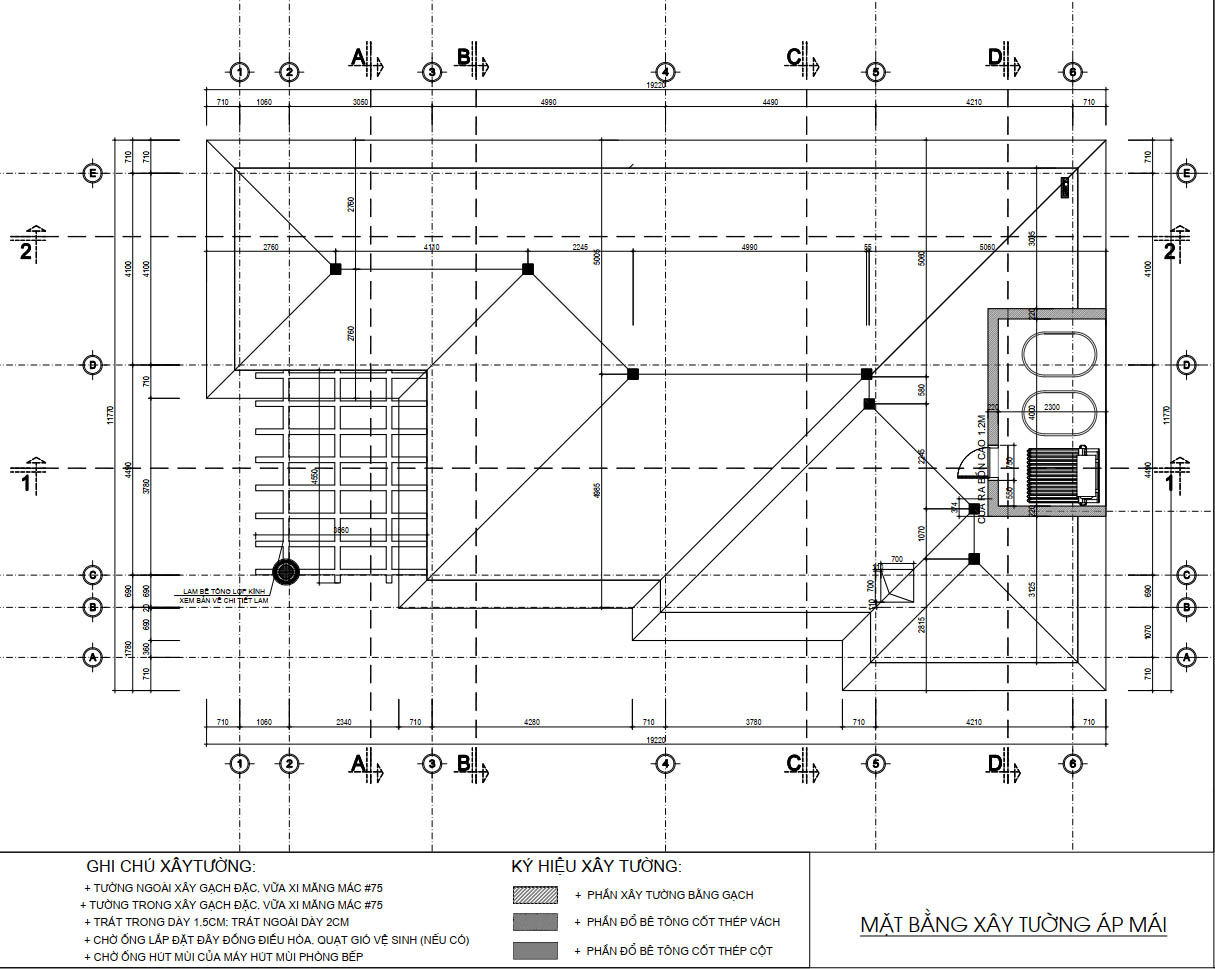

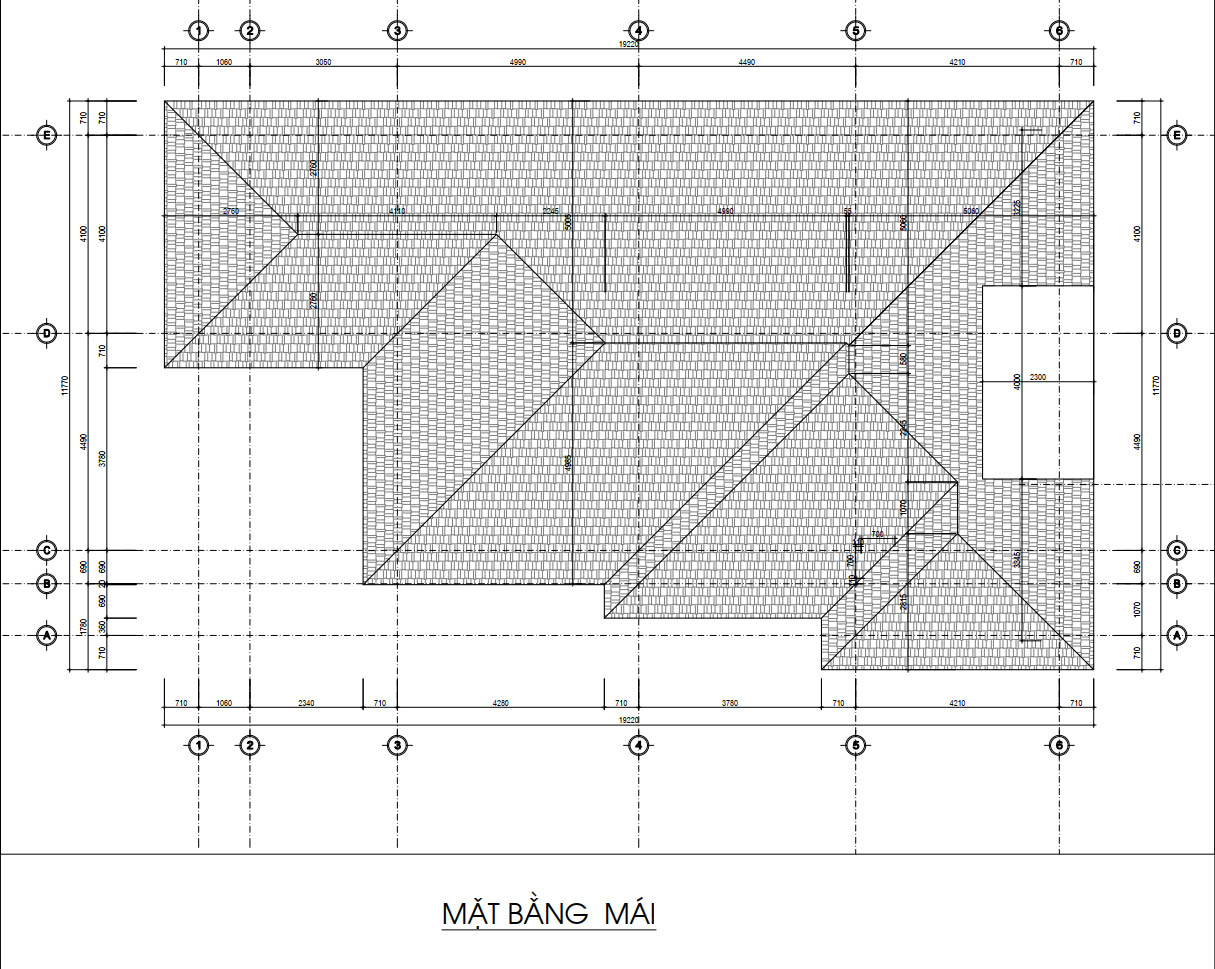

Phần bản vẽ mặt bằng tường xây

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 6

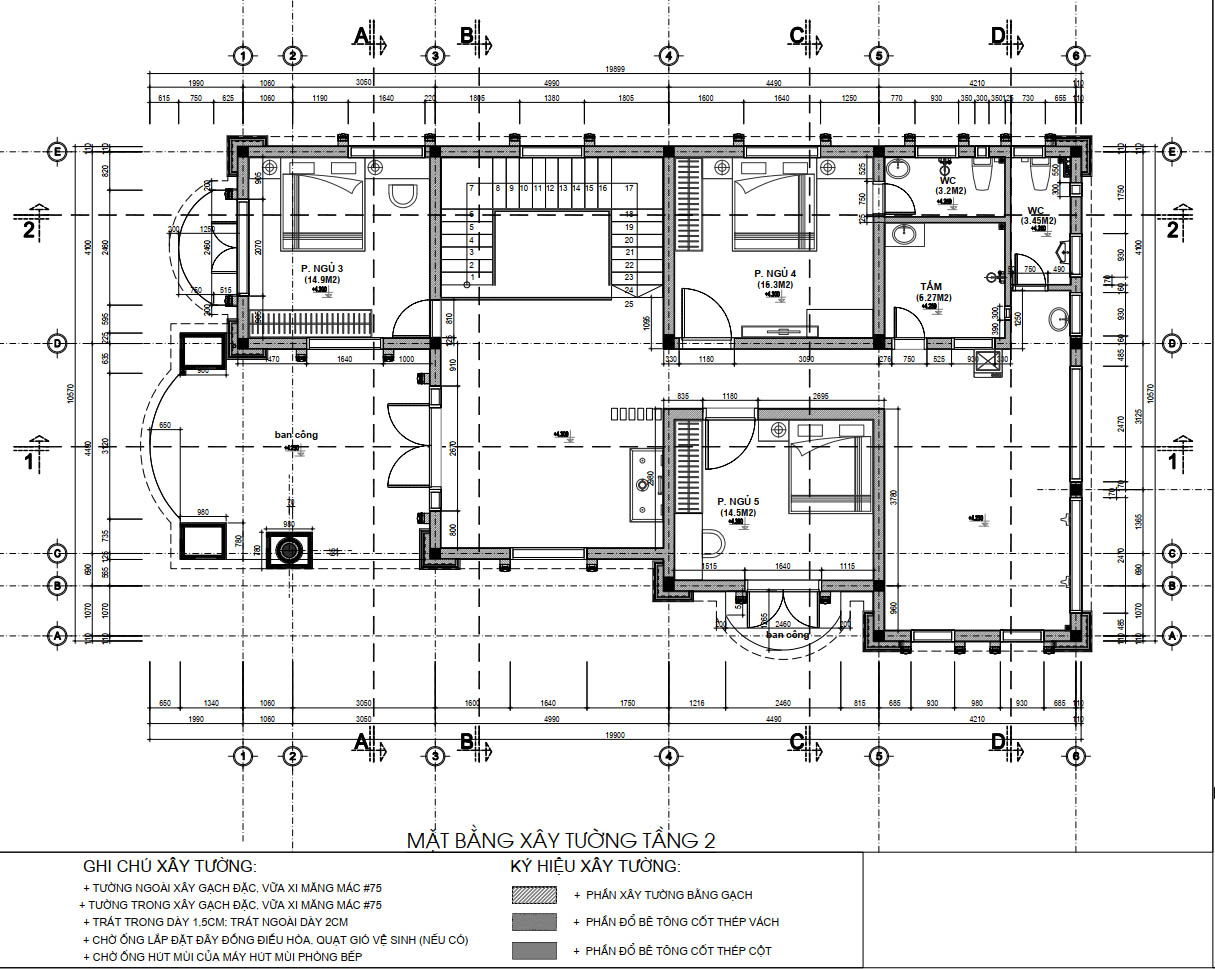

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 7

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 8

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 9

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 10

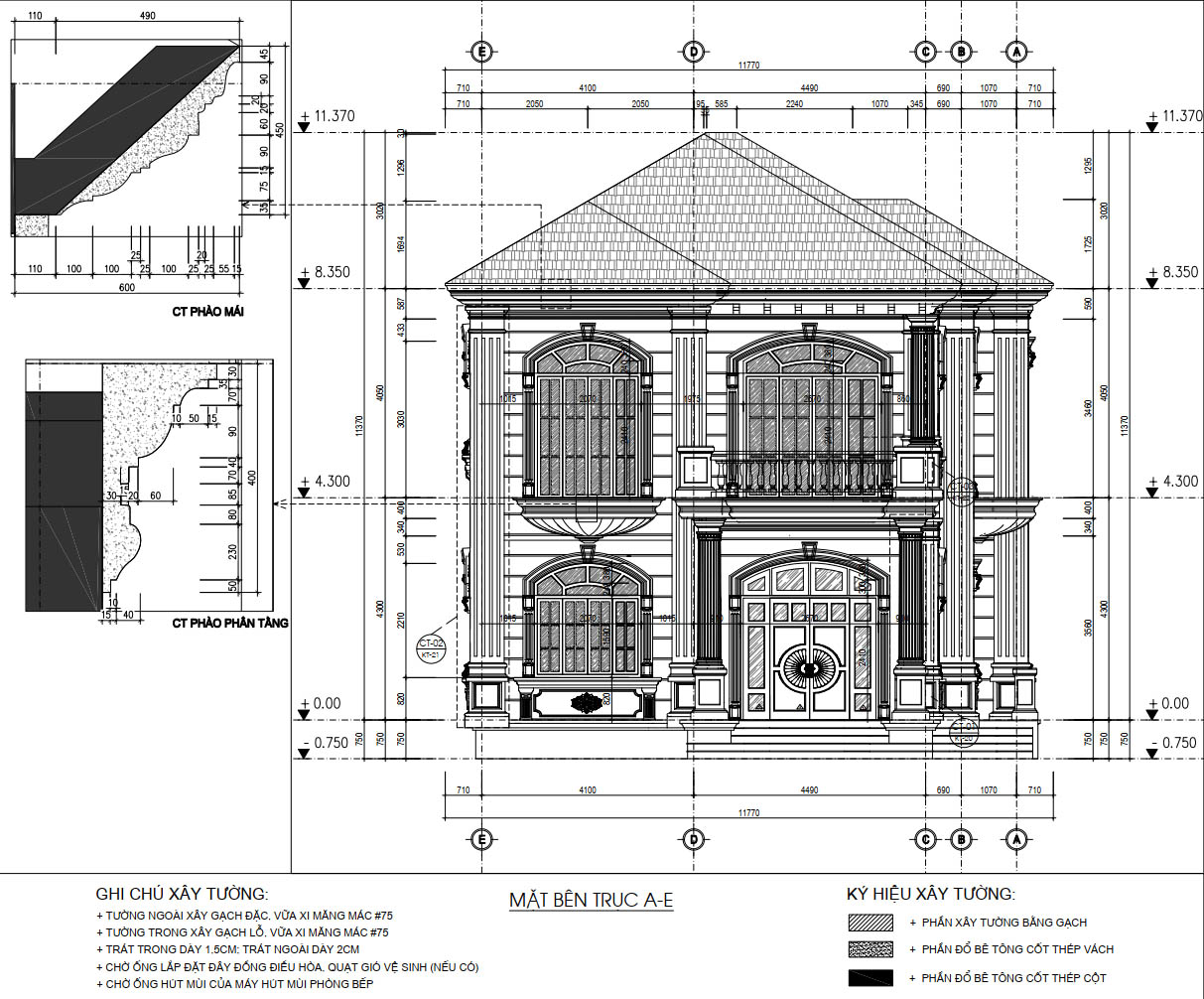

Phần bản vẽ mặt đứng

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 15

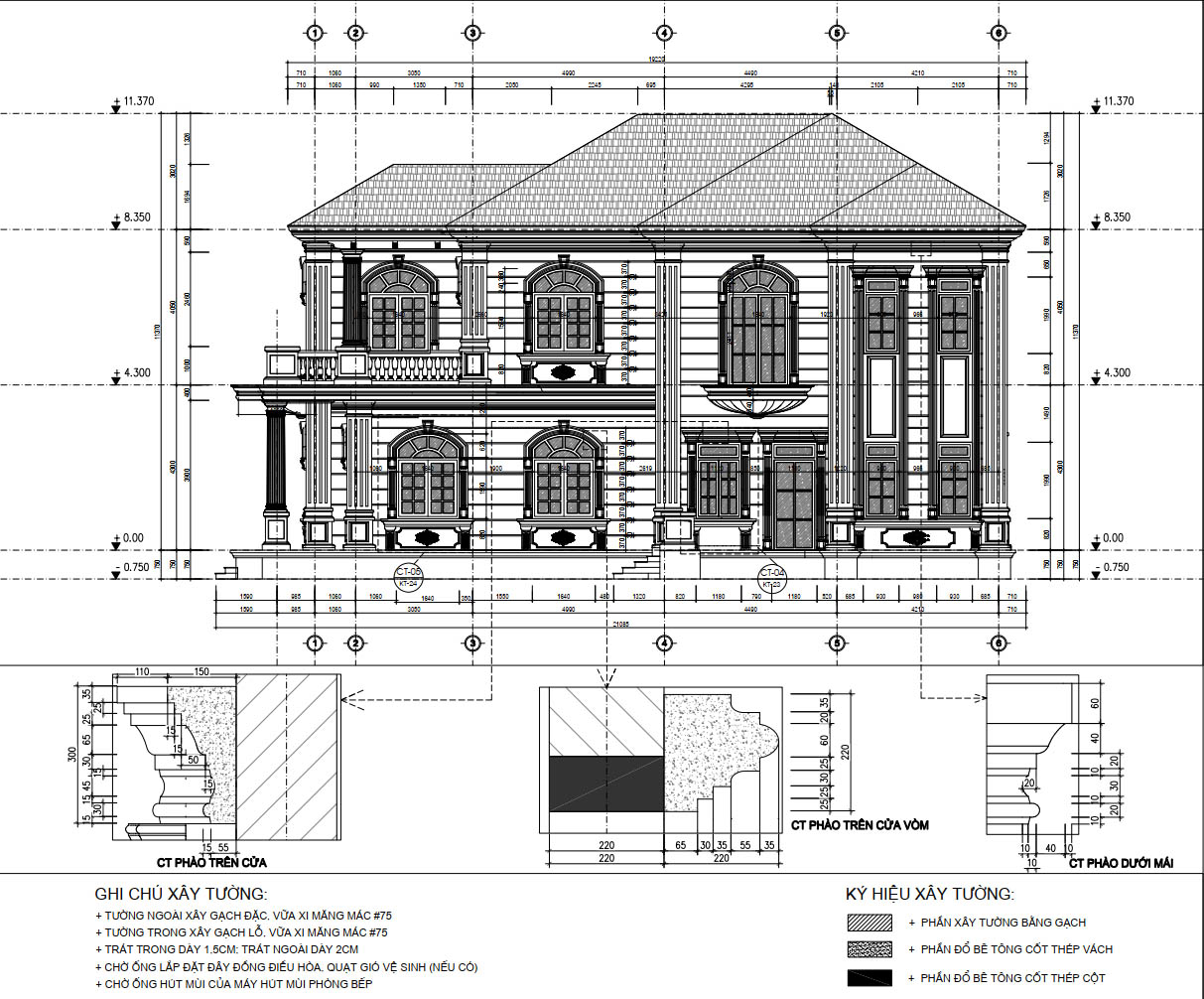

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 16

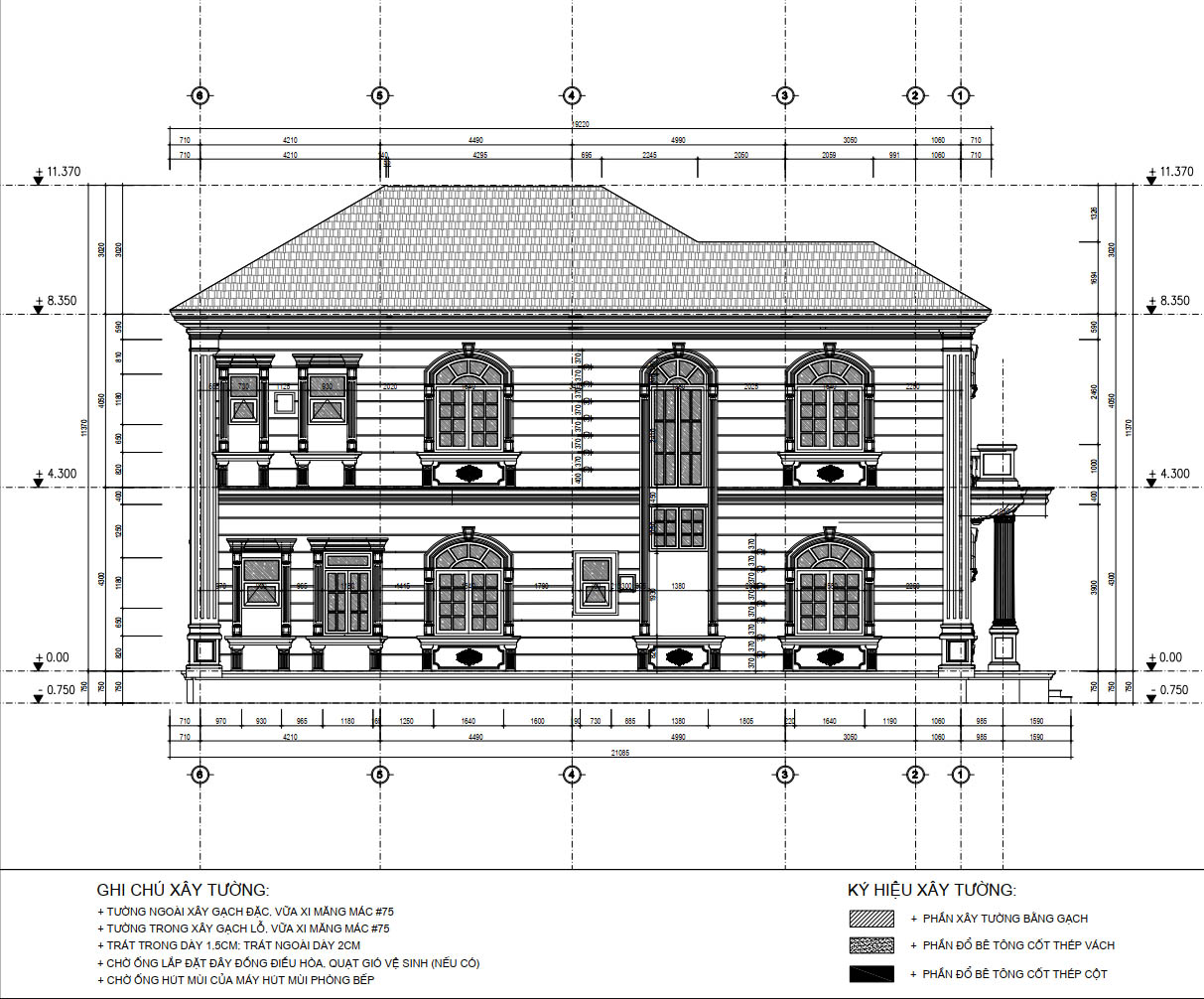

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 17

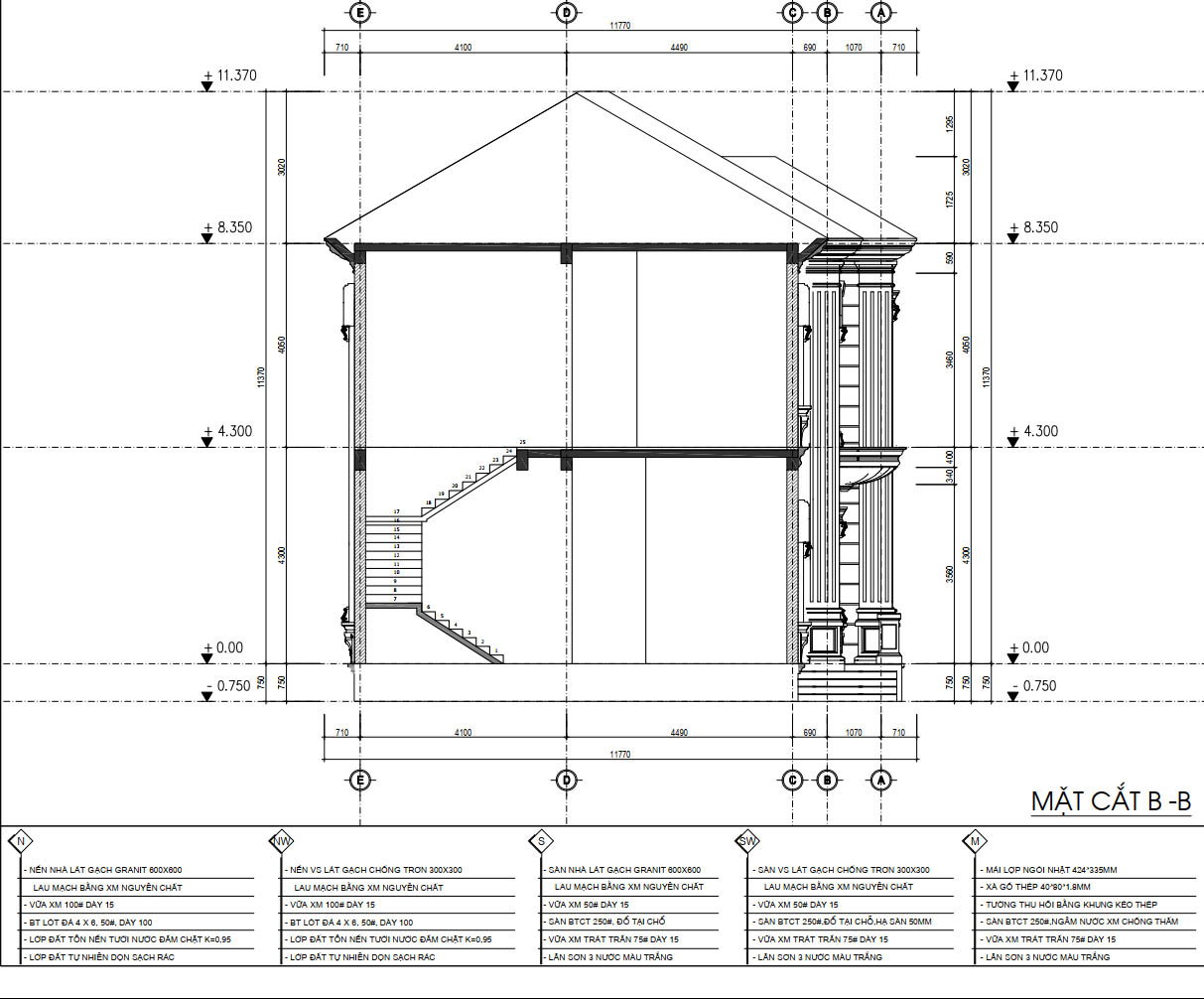

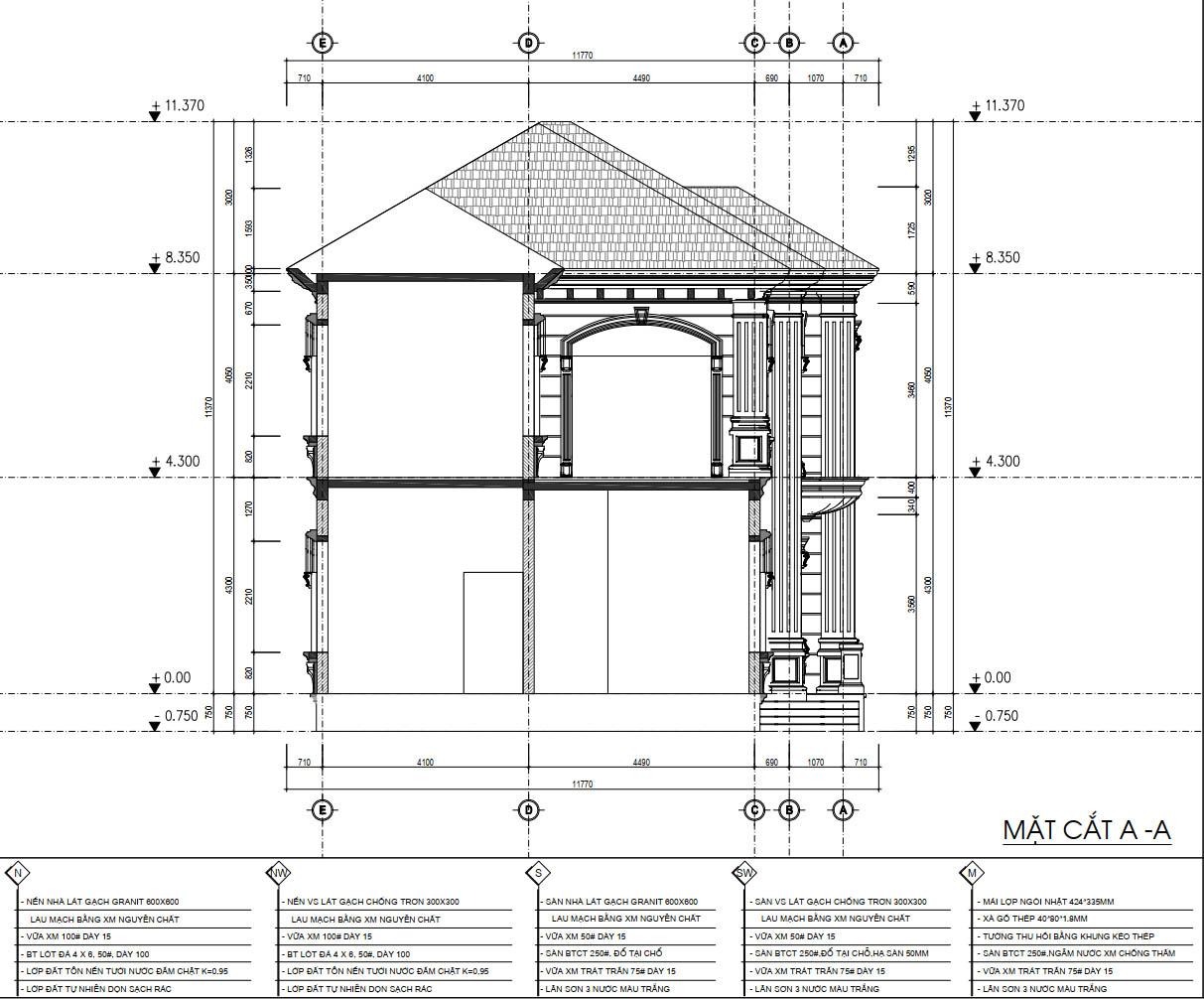

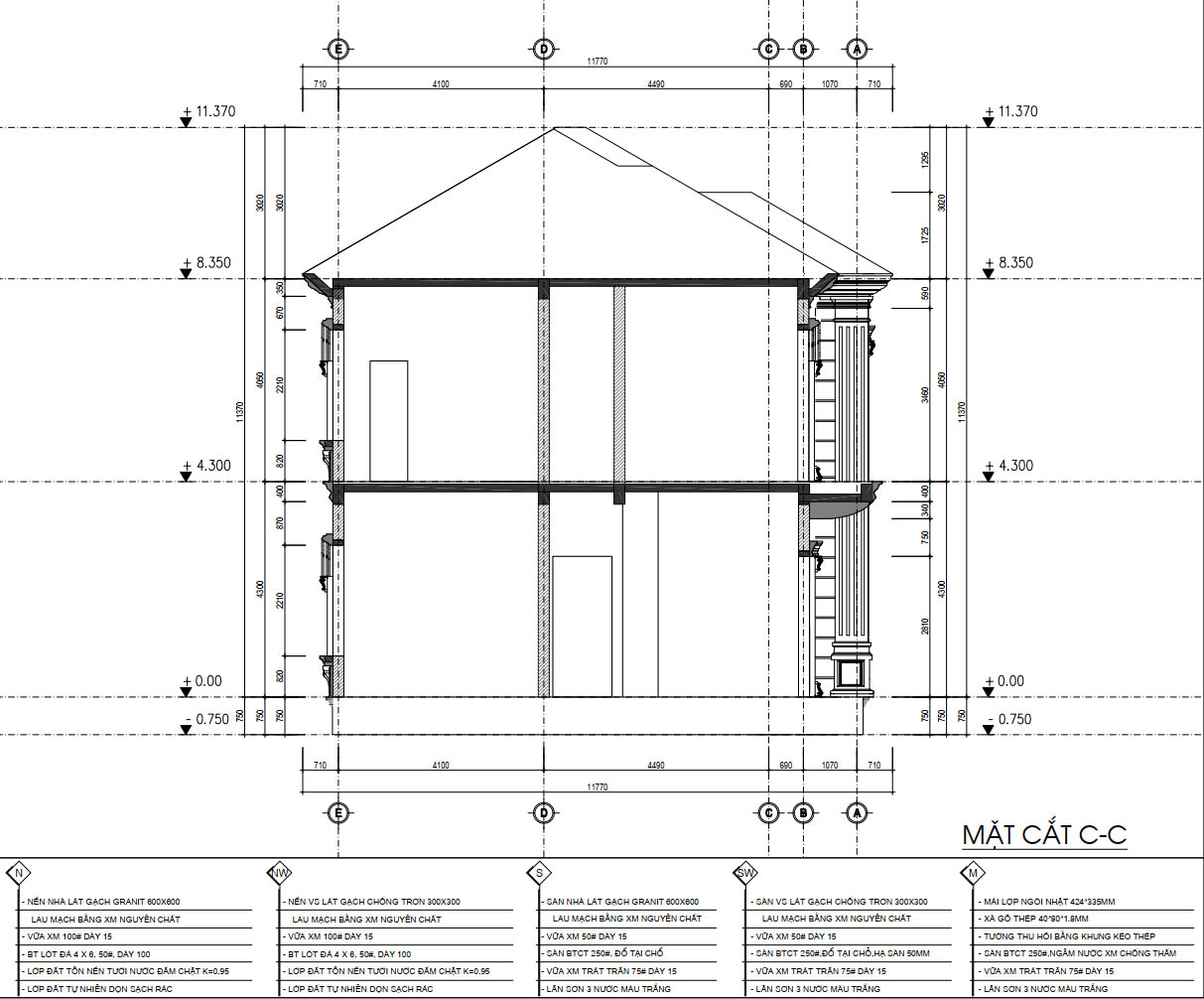

Phần bản vẽ mặt cắt

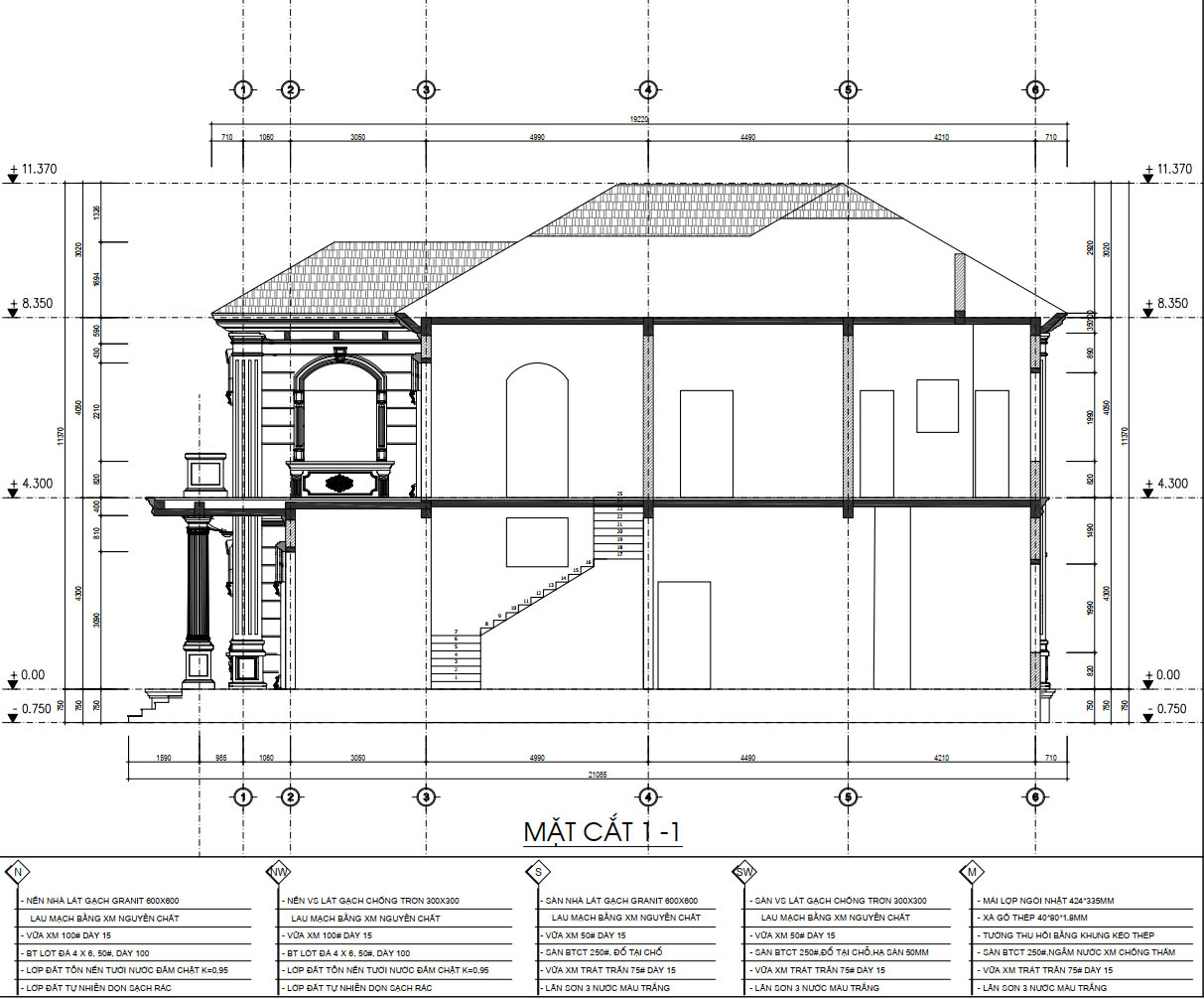

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 18

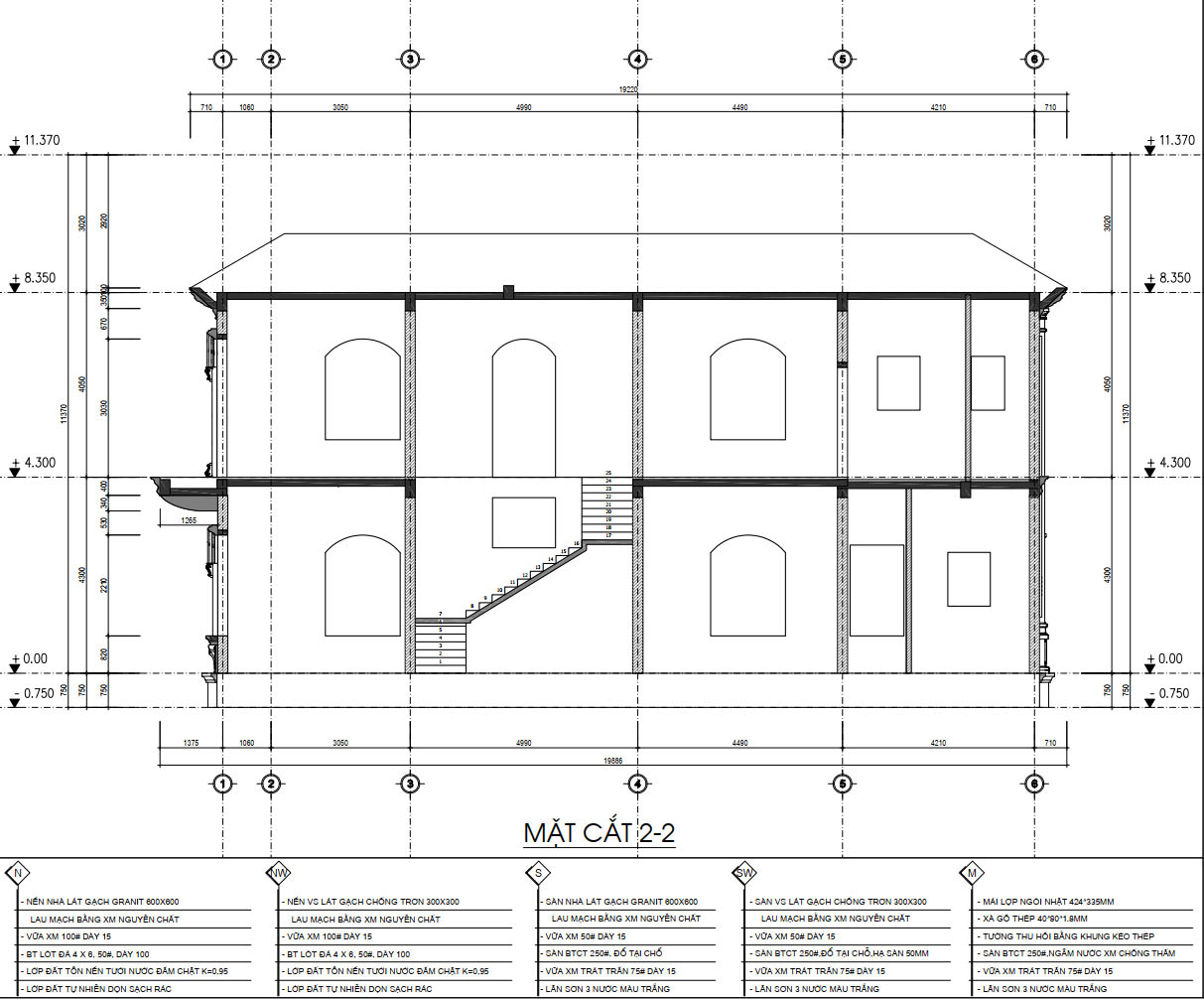

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 19

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 20

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 21

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 22

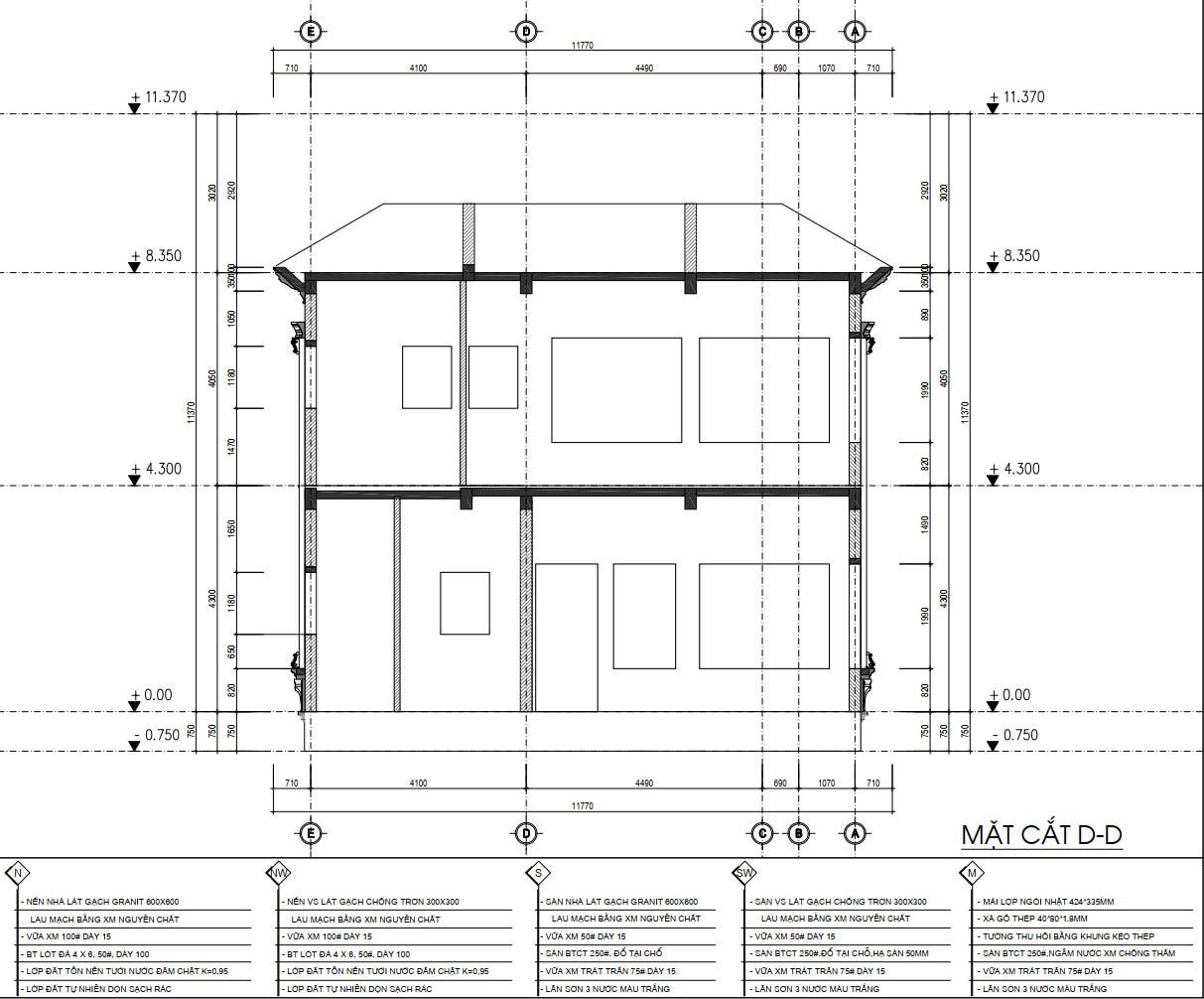

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 23

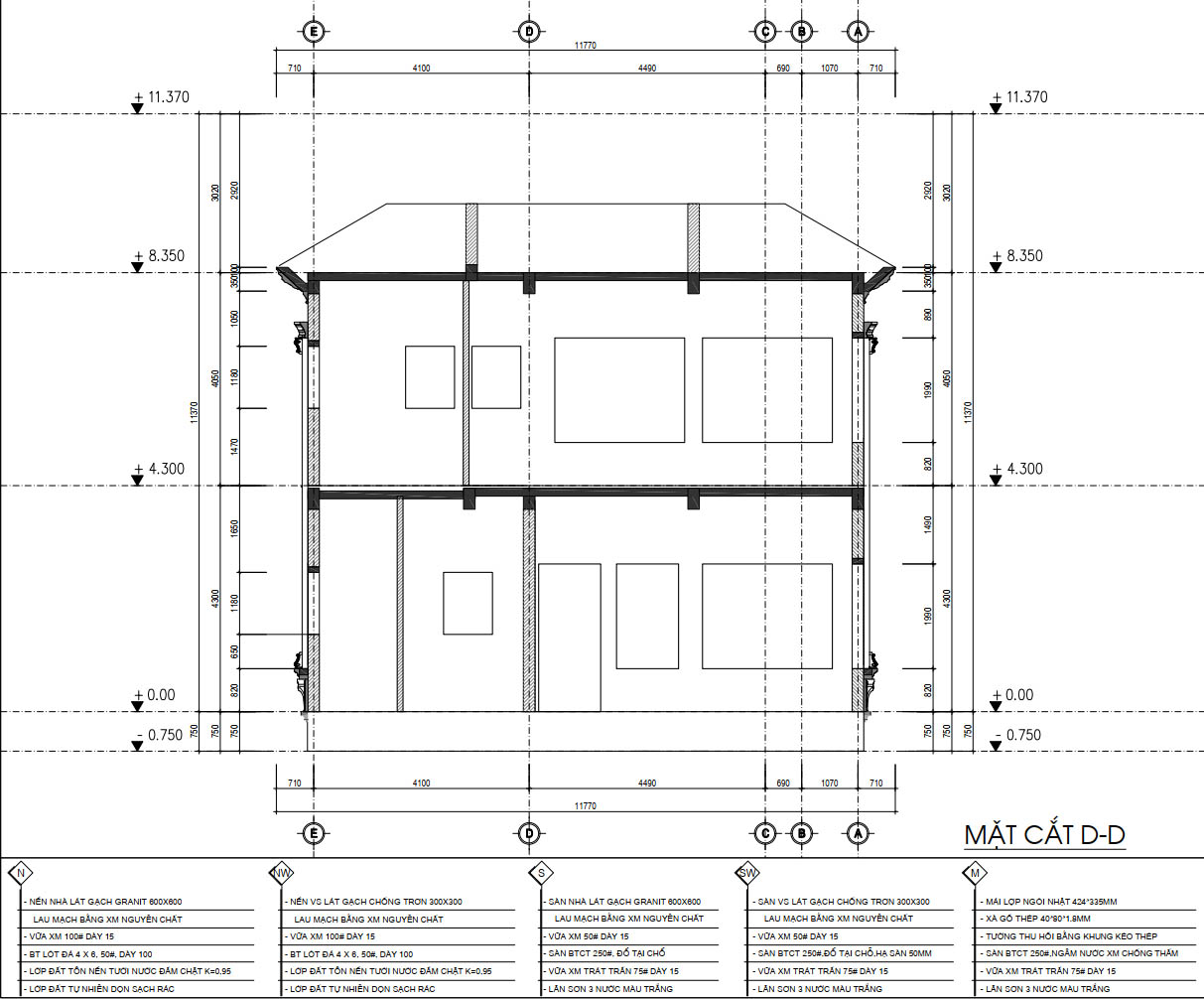

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 24

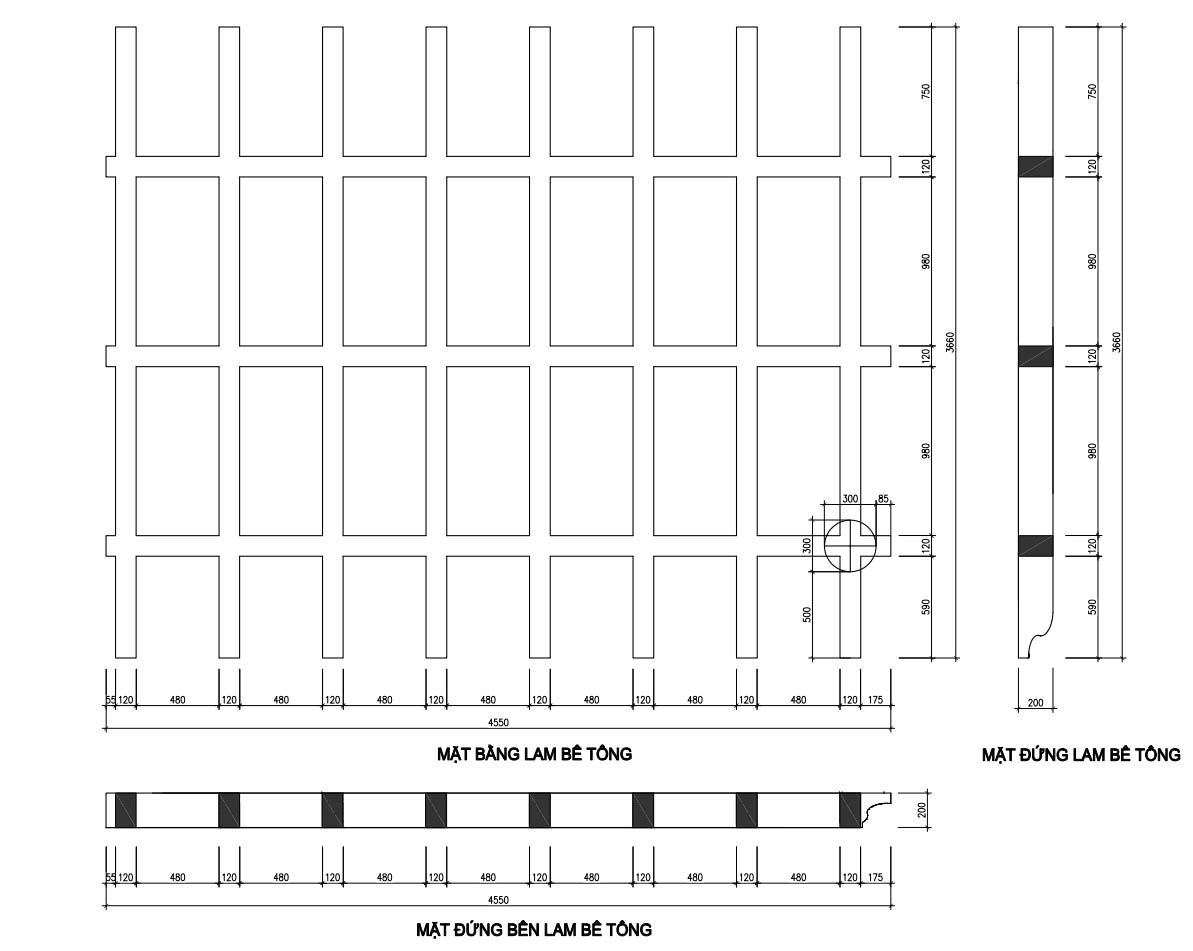

Phần bản vẽ chi tiết mặt đứng

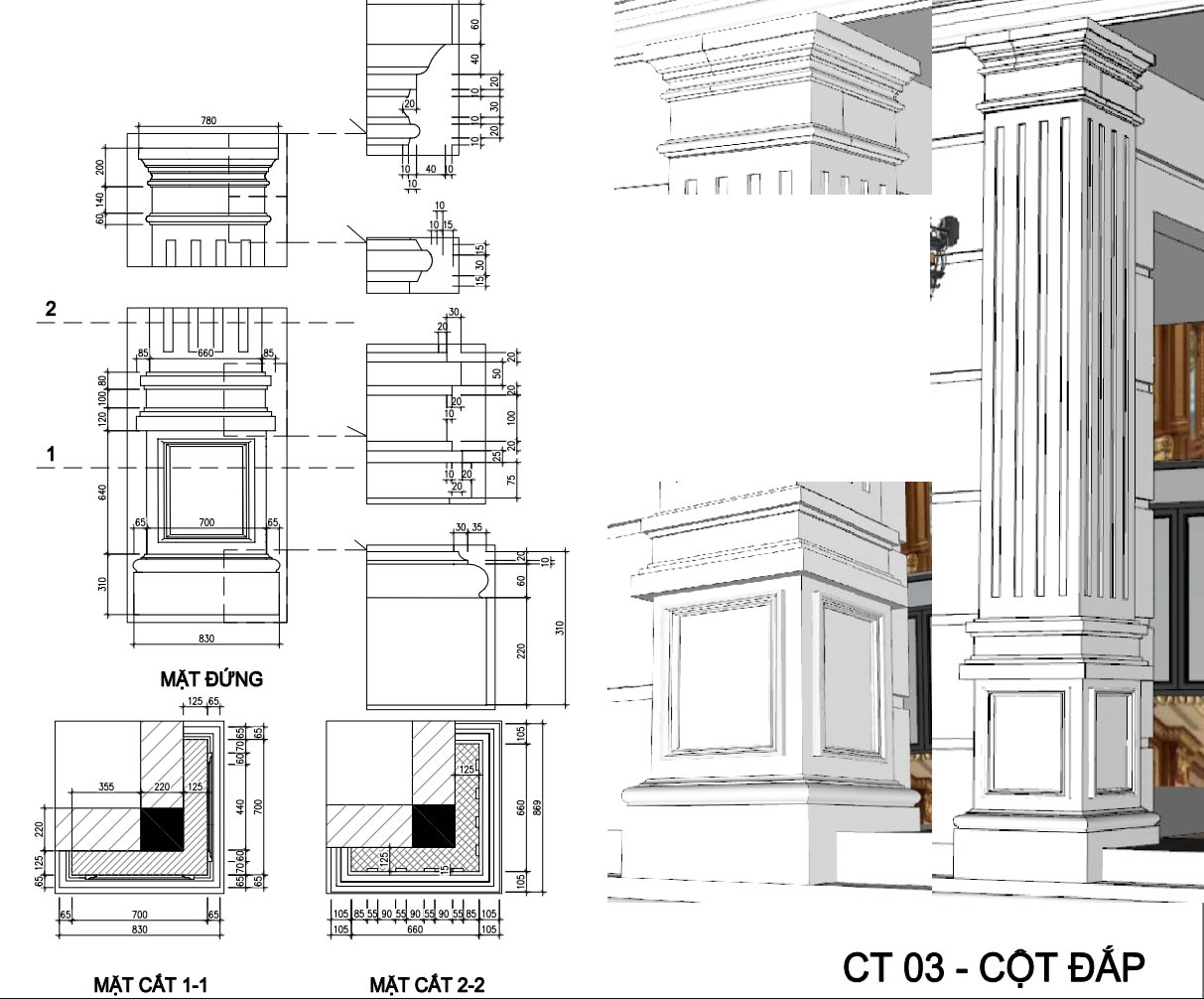

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 25

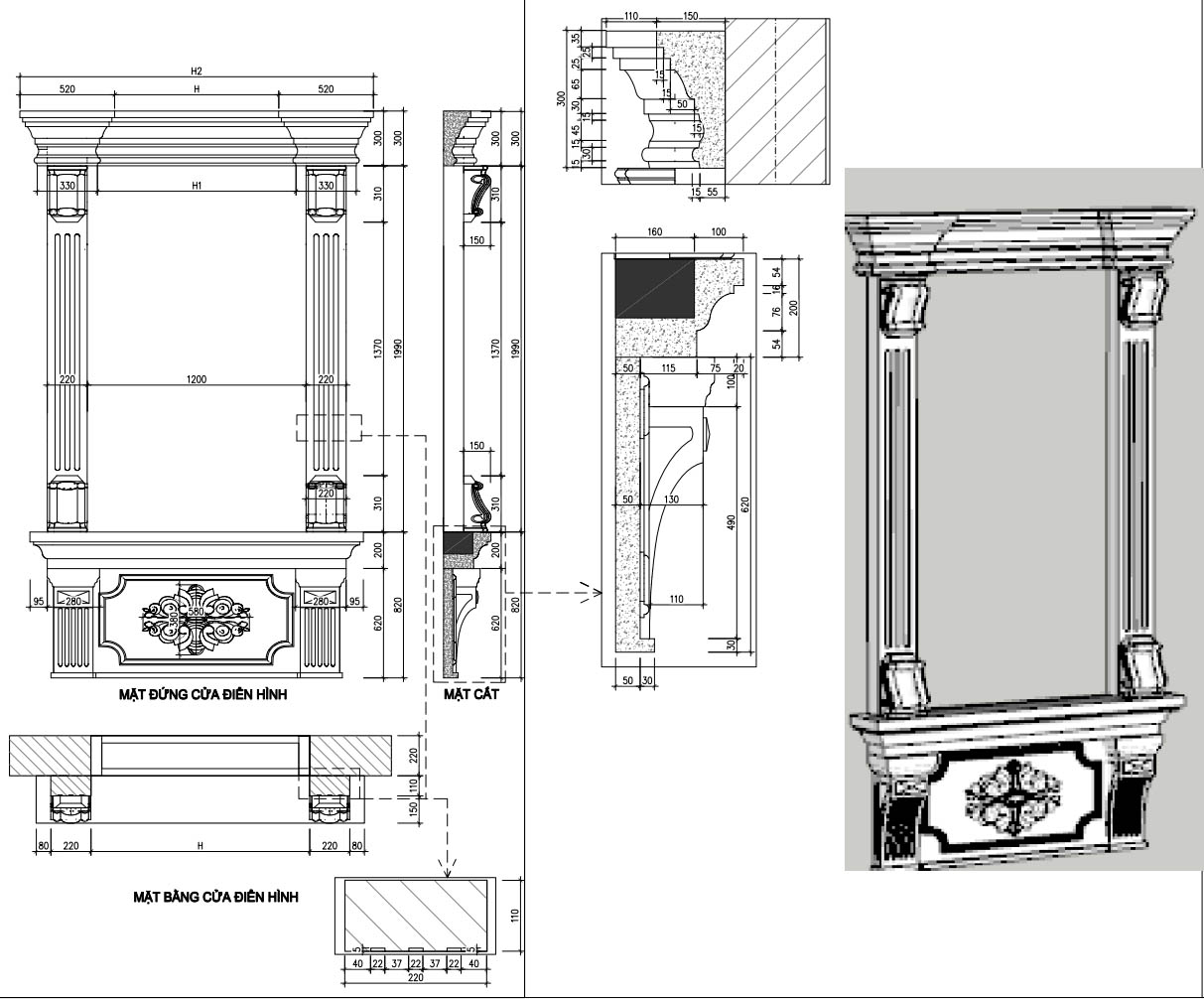

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 27

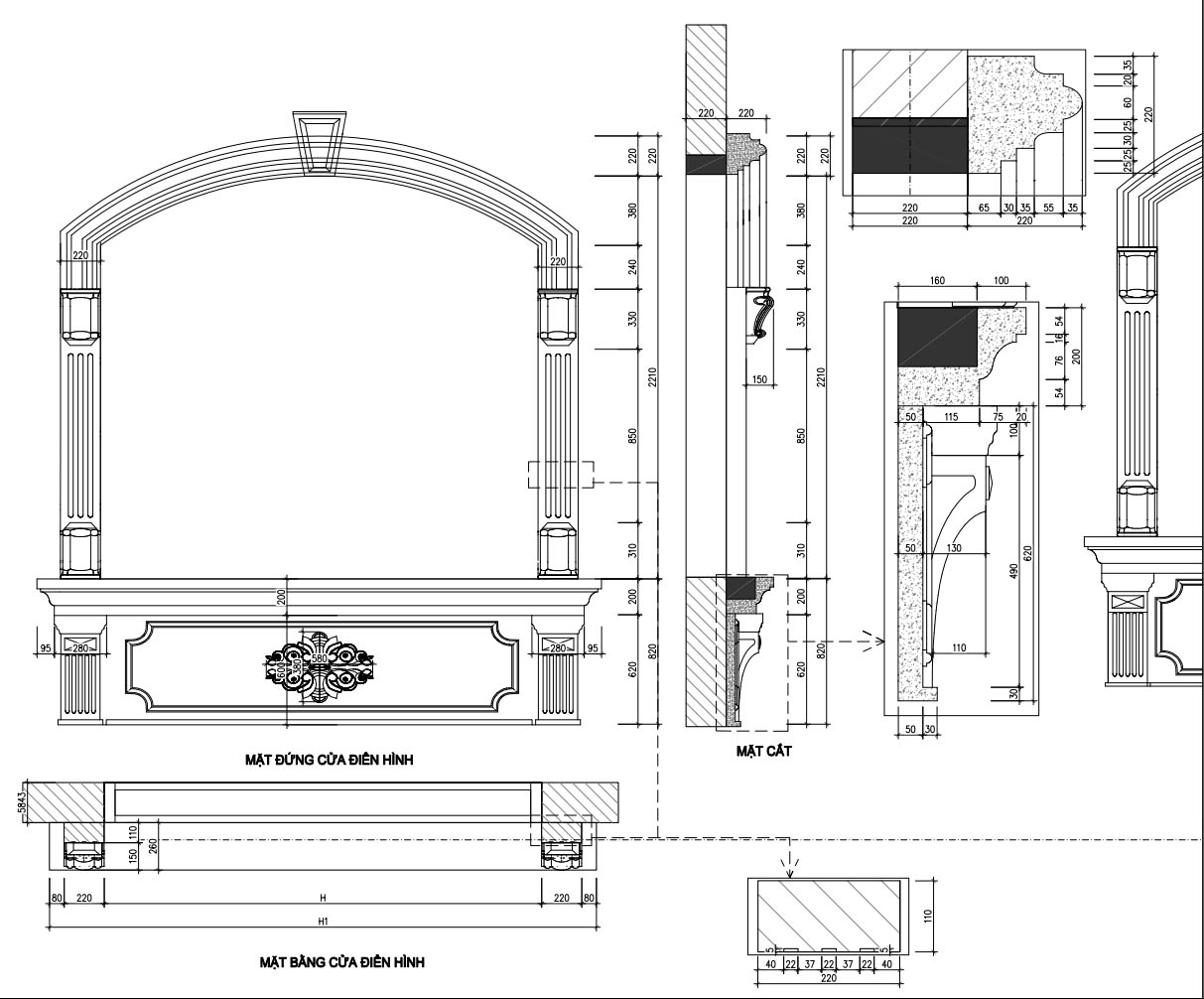

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 28

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 29

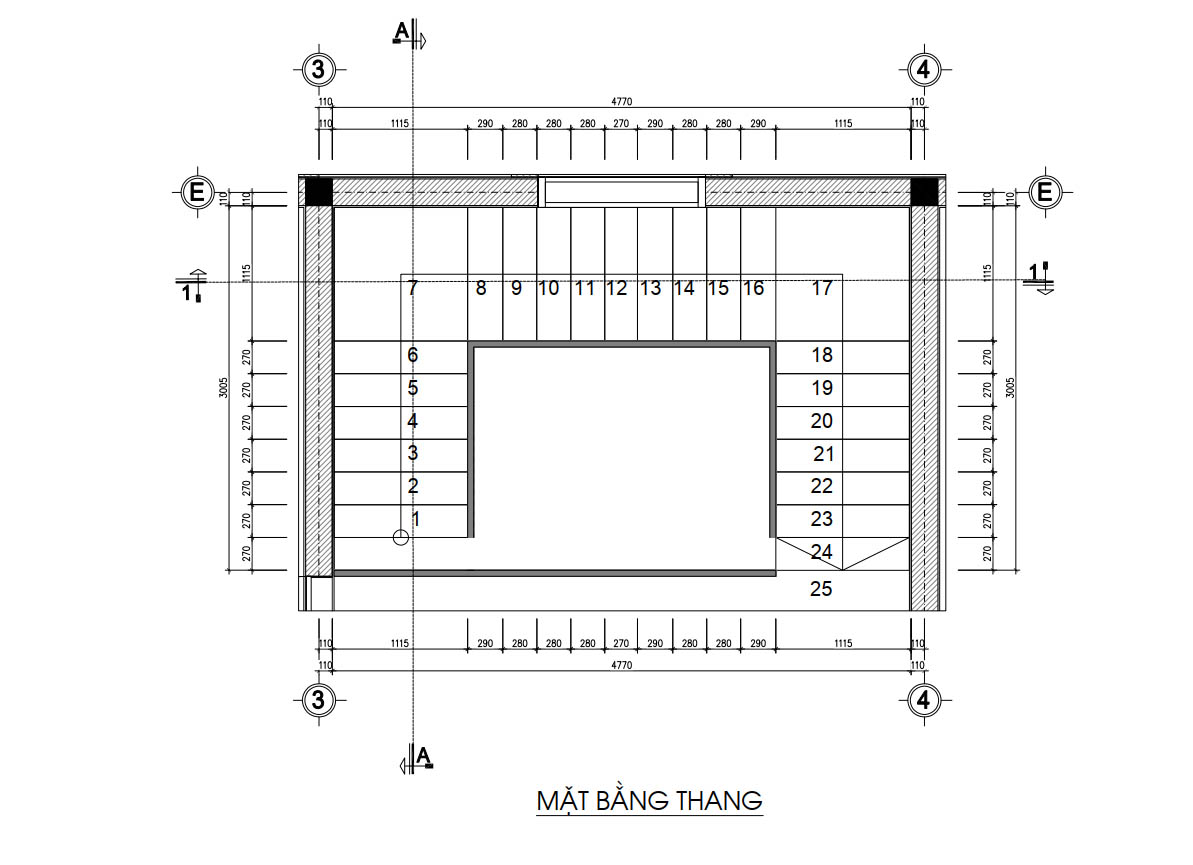

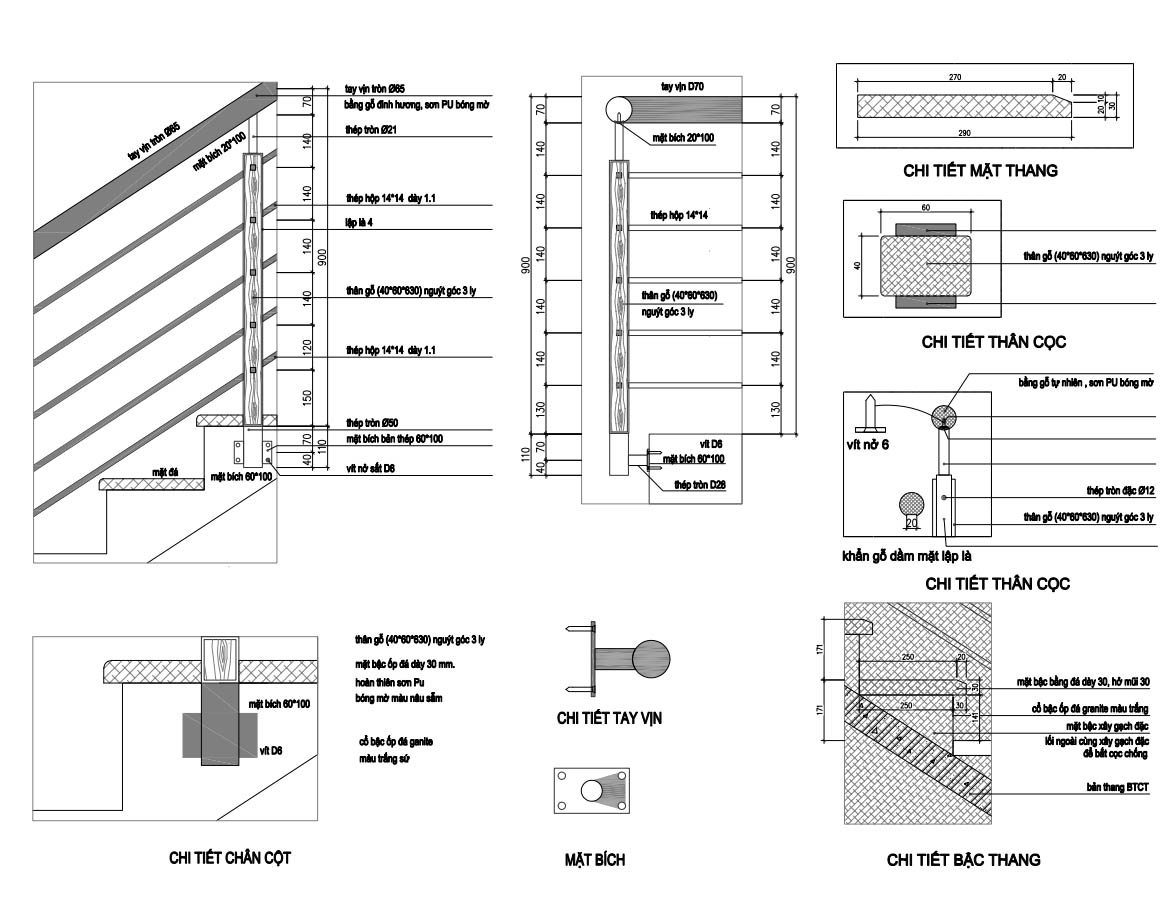

Phần bản vẽ chi tiết thang

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 30

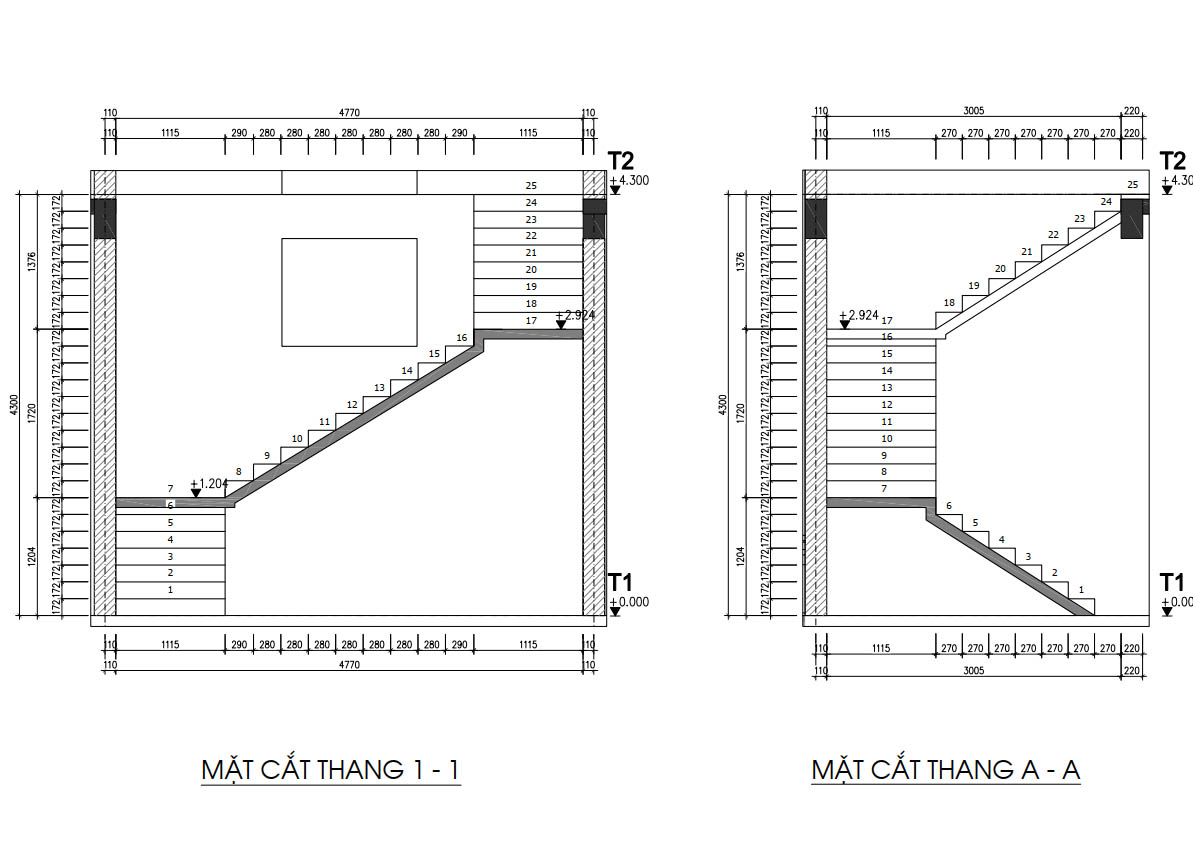

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 31

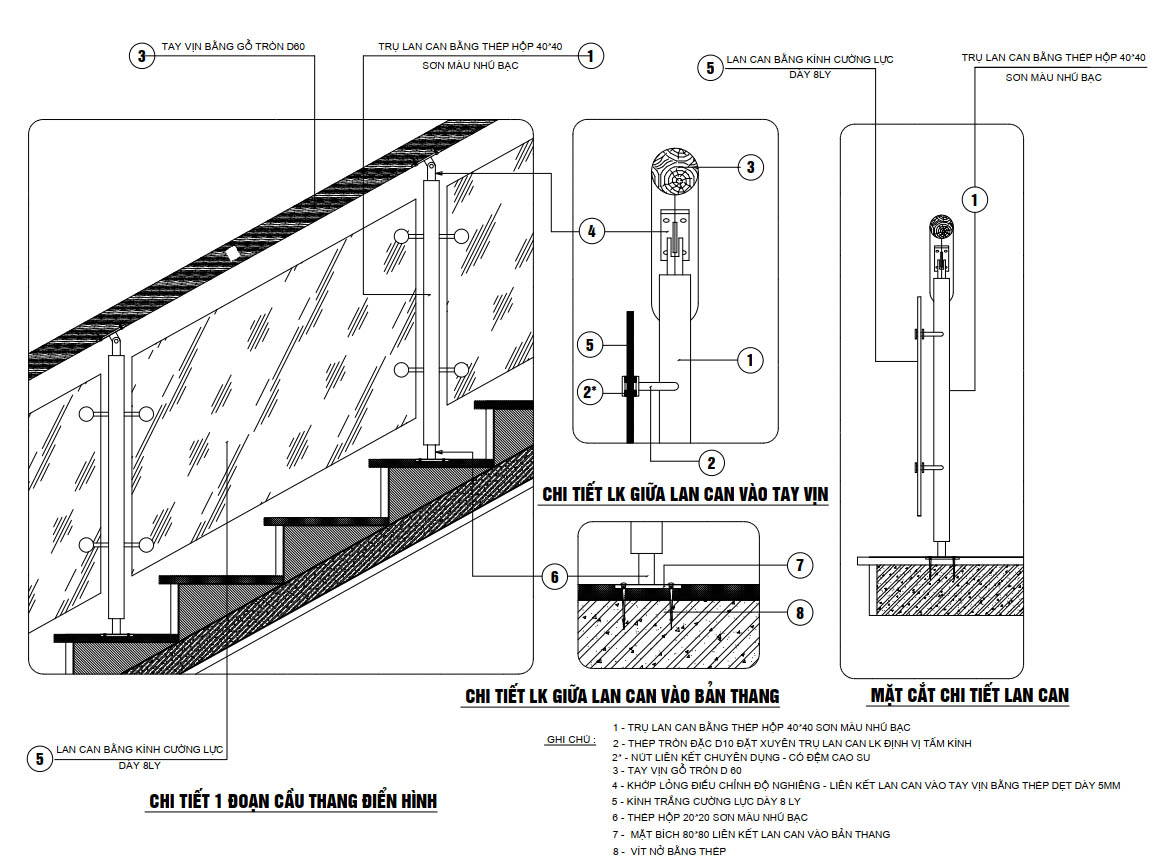

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 32

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 33

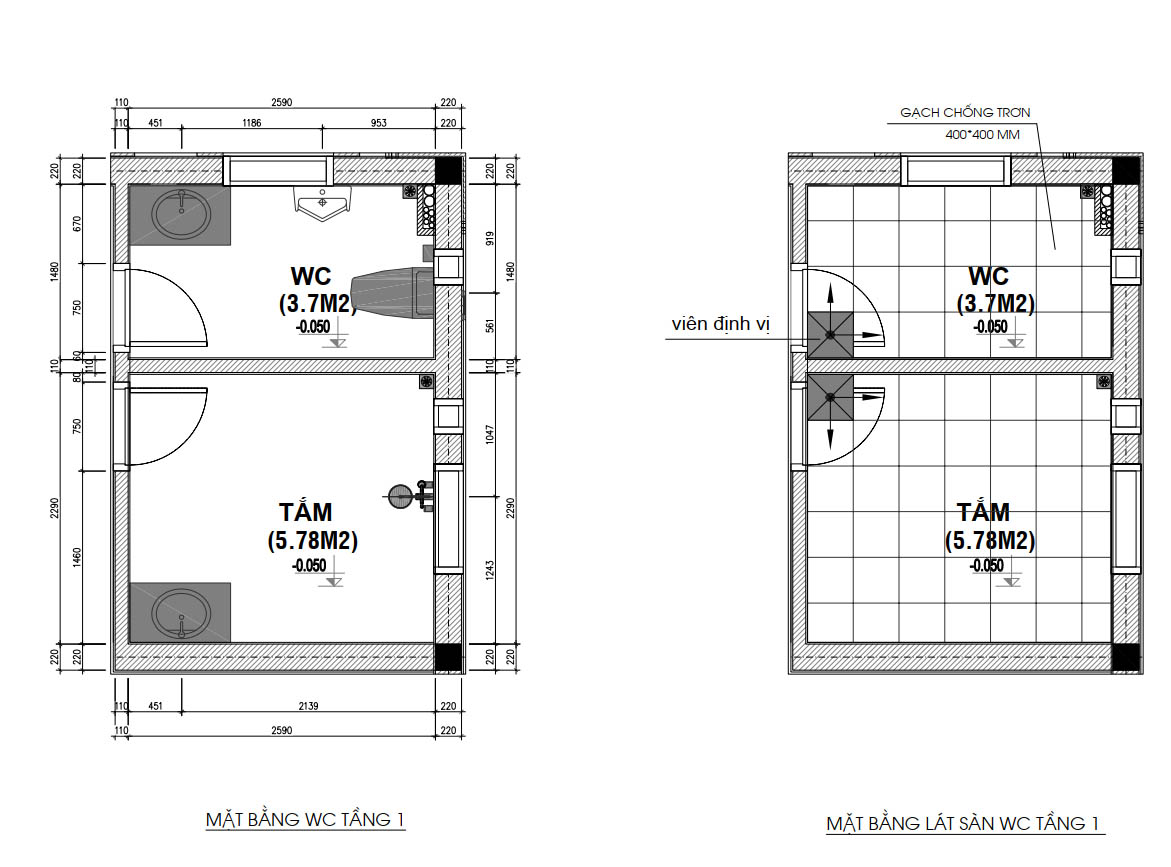

Phần bản mặt bằng lát sàn

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 34

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 35

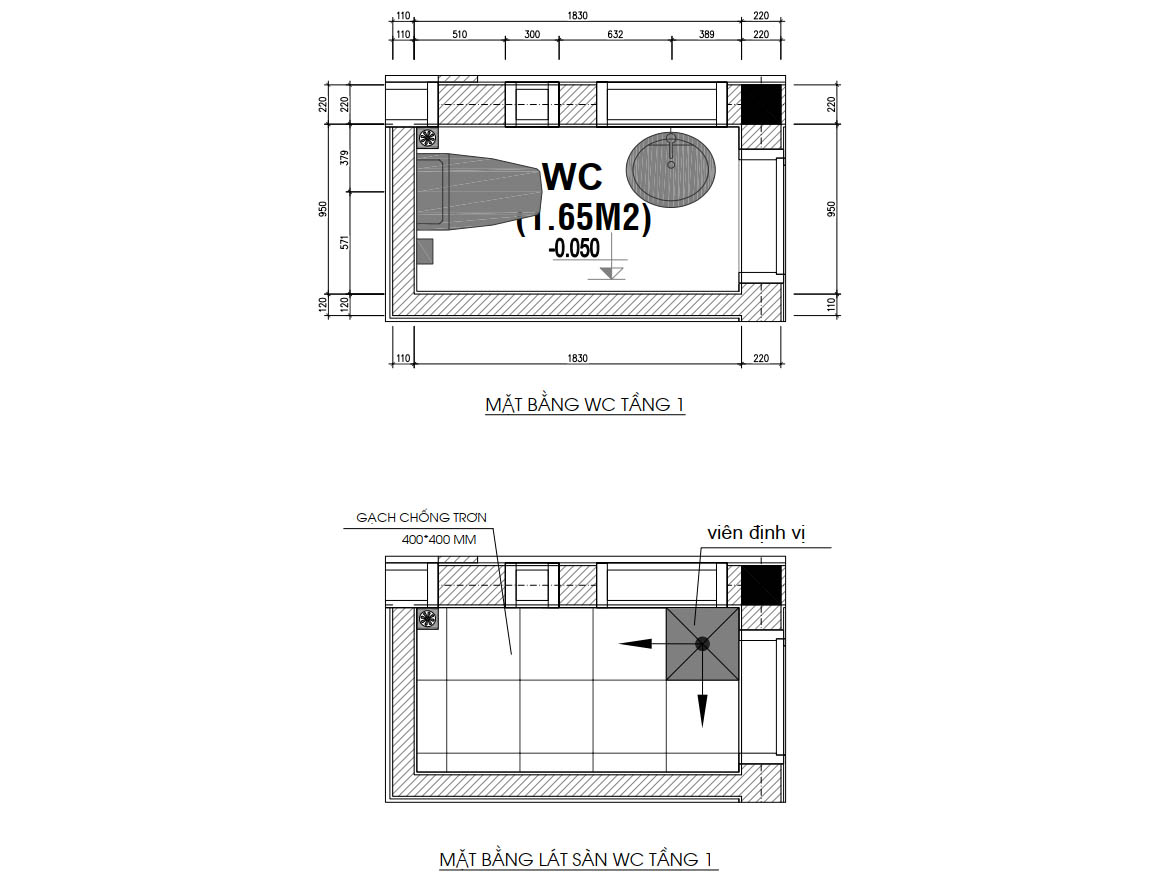

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 36

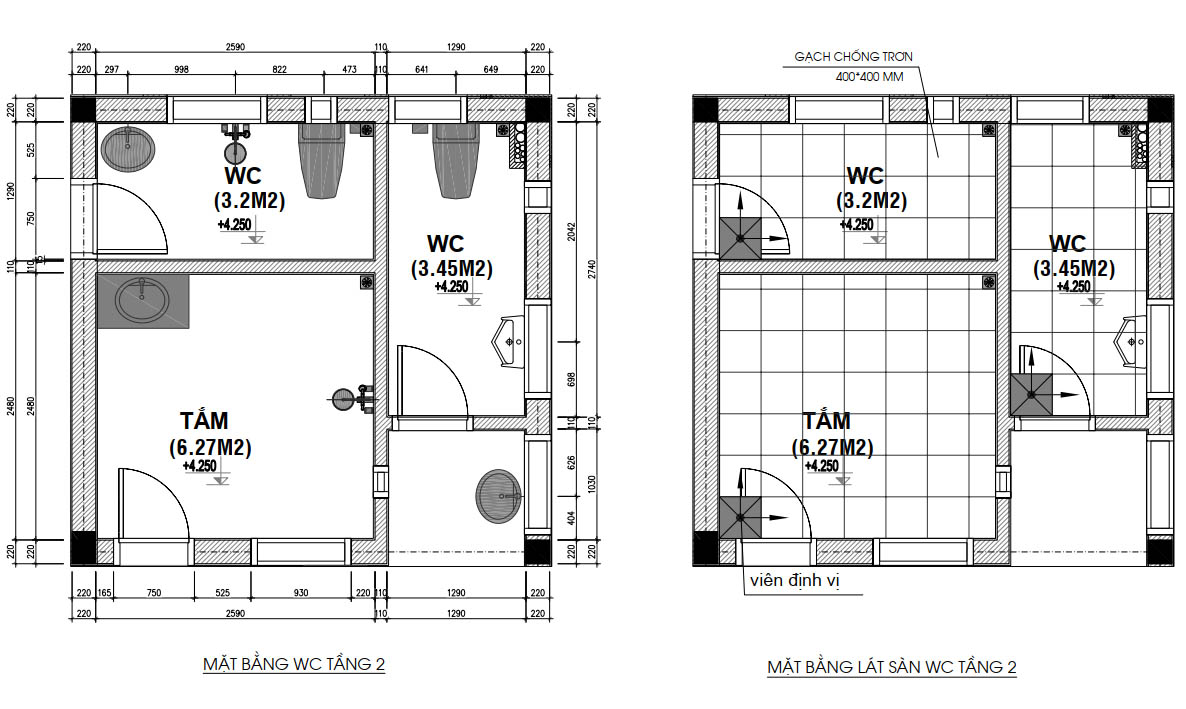

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 37

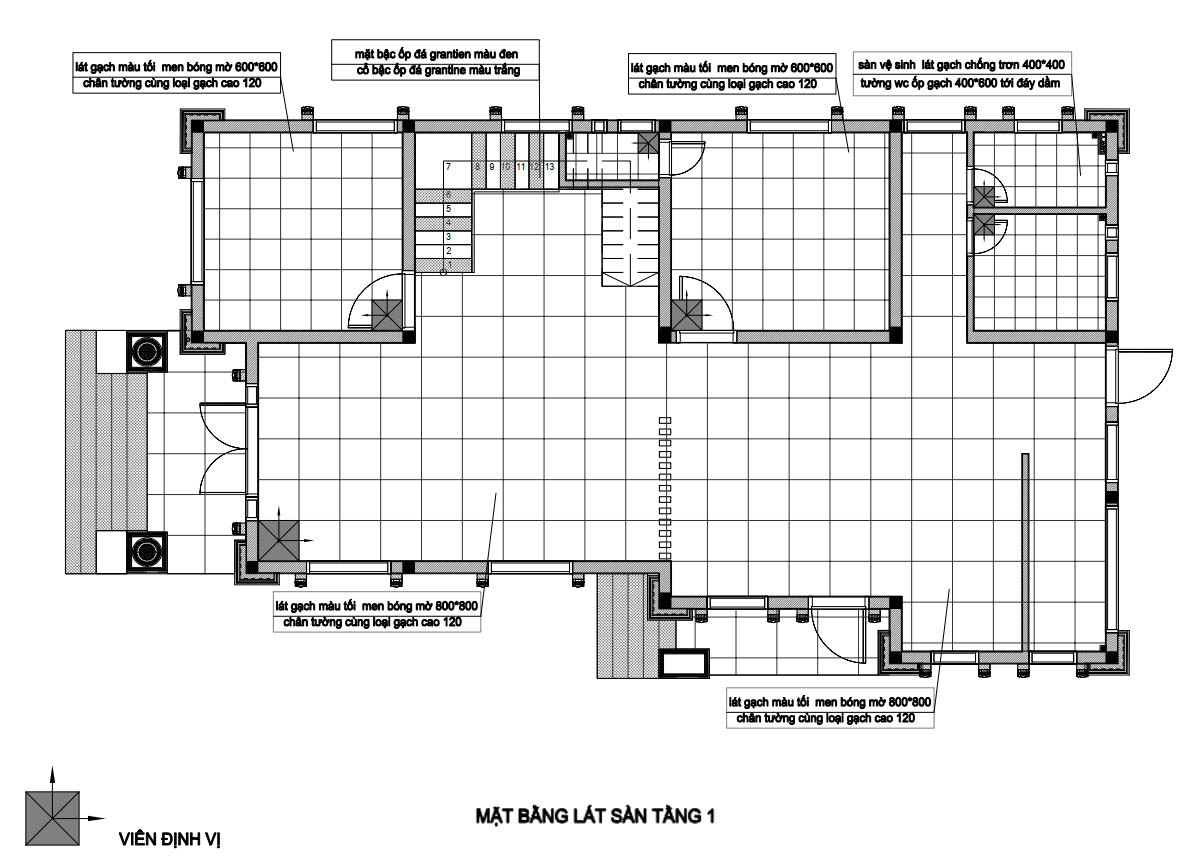

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 38

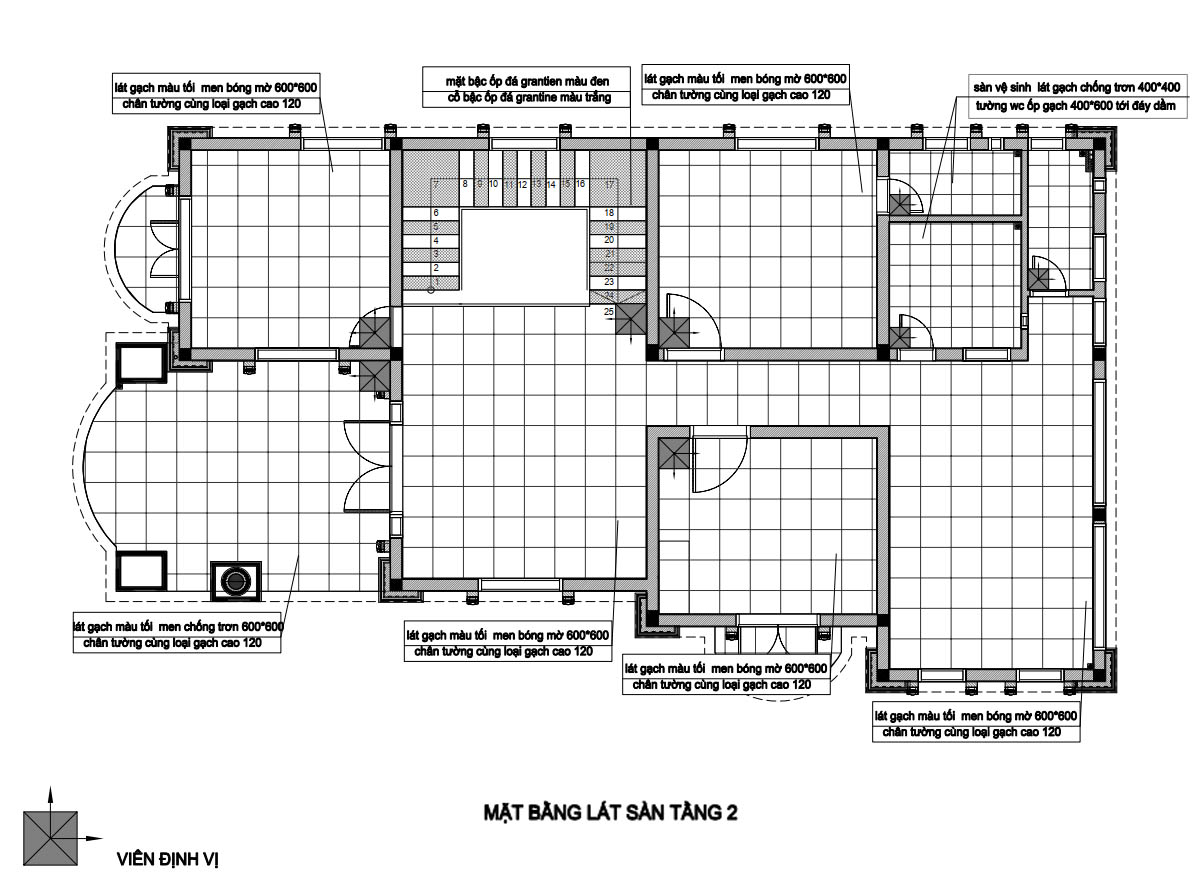

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 39

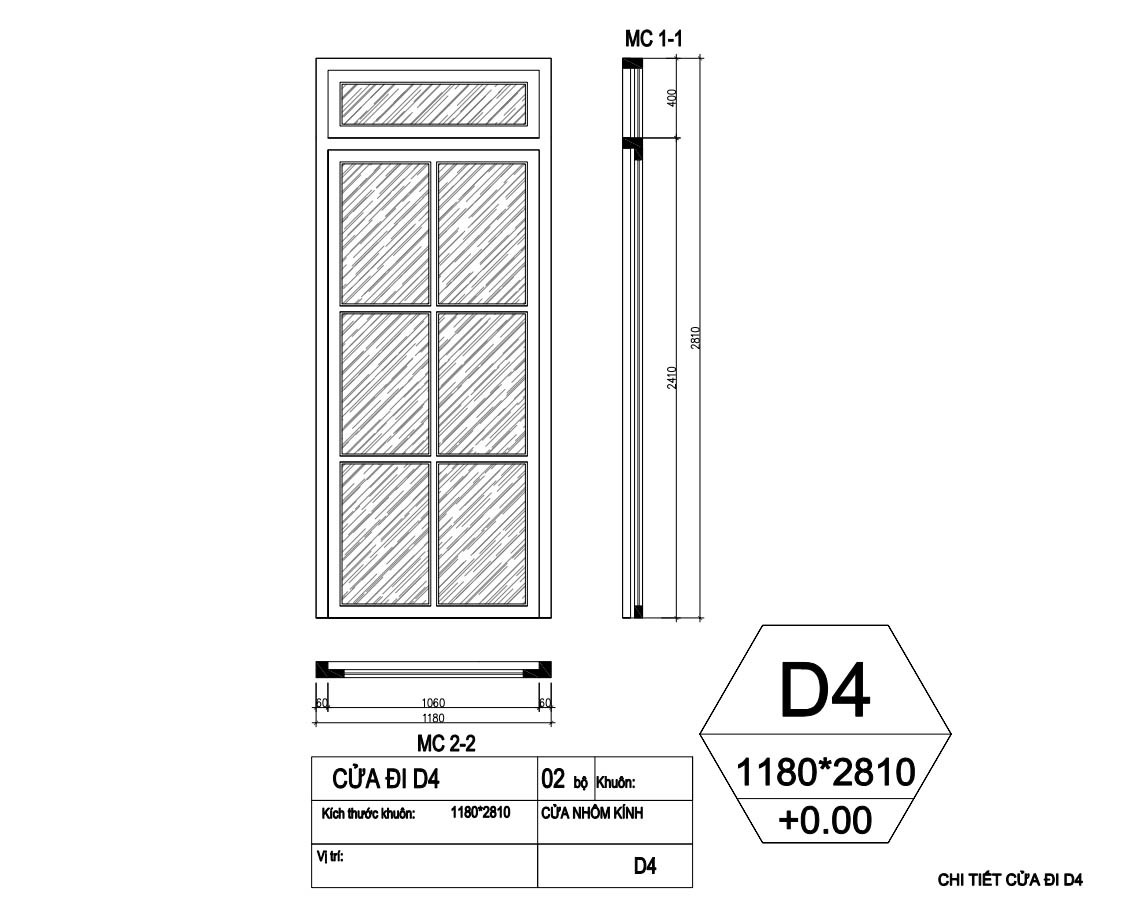

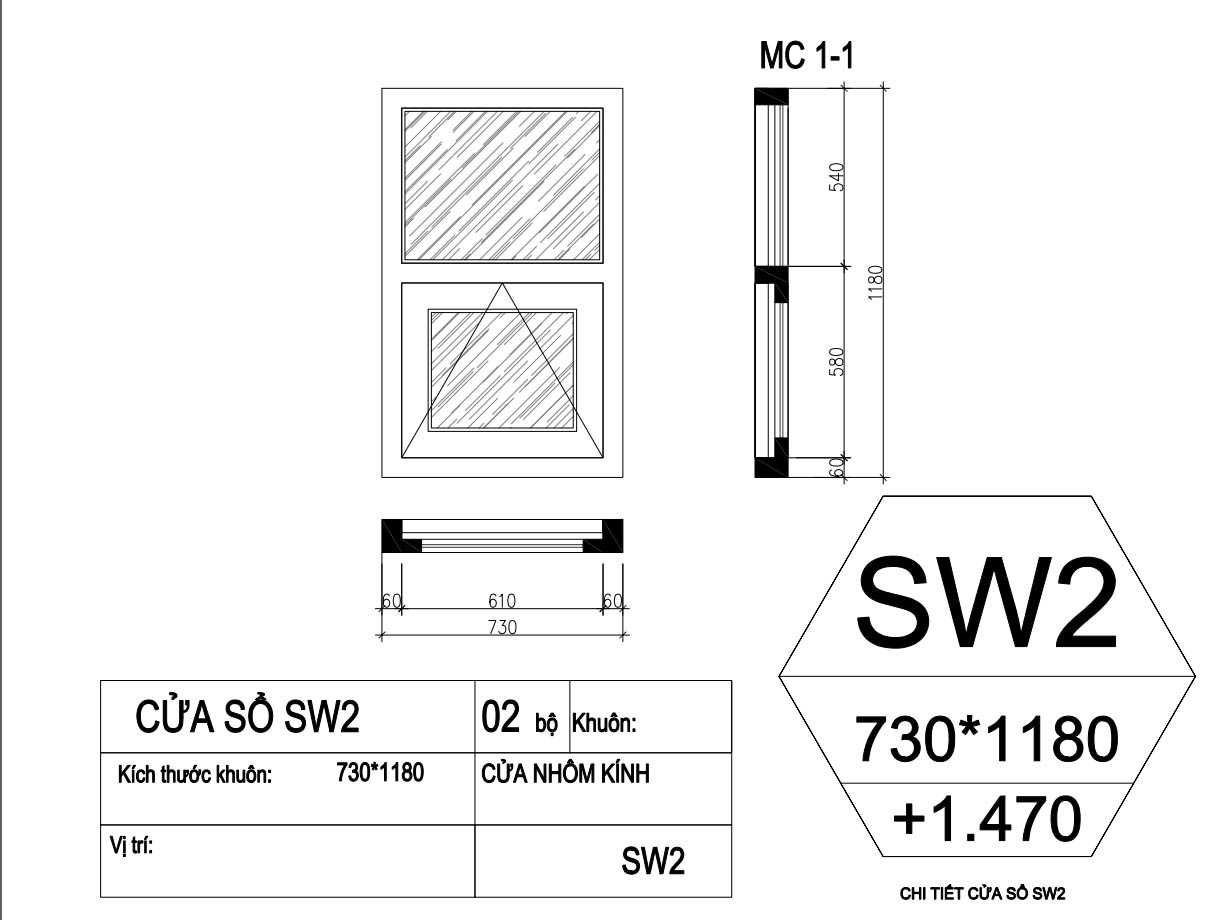

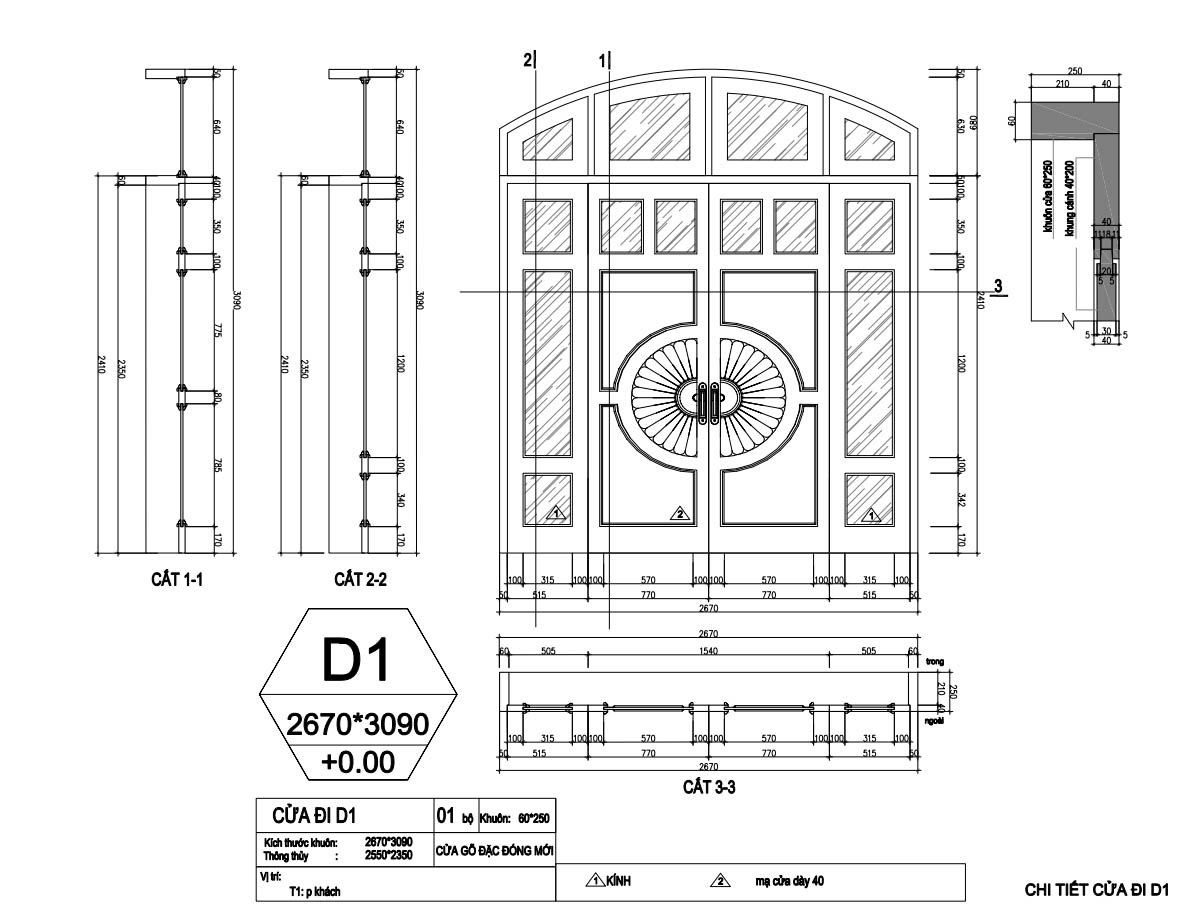

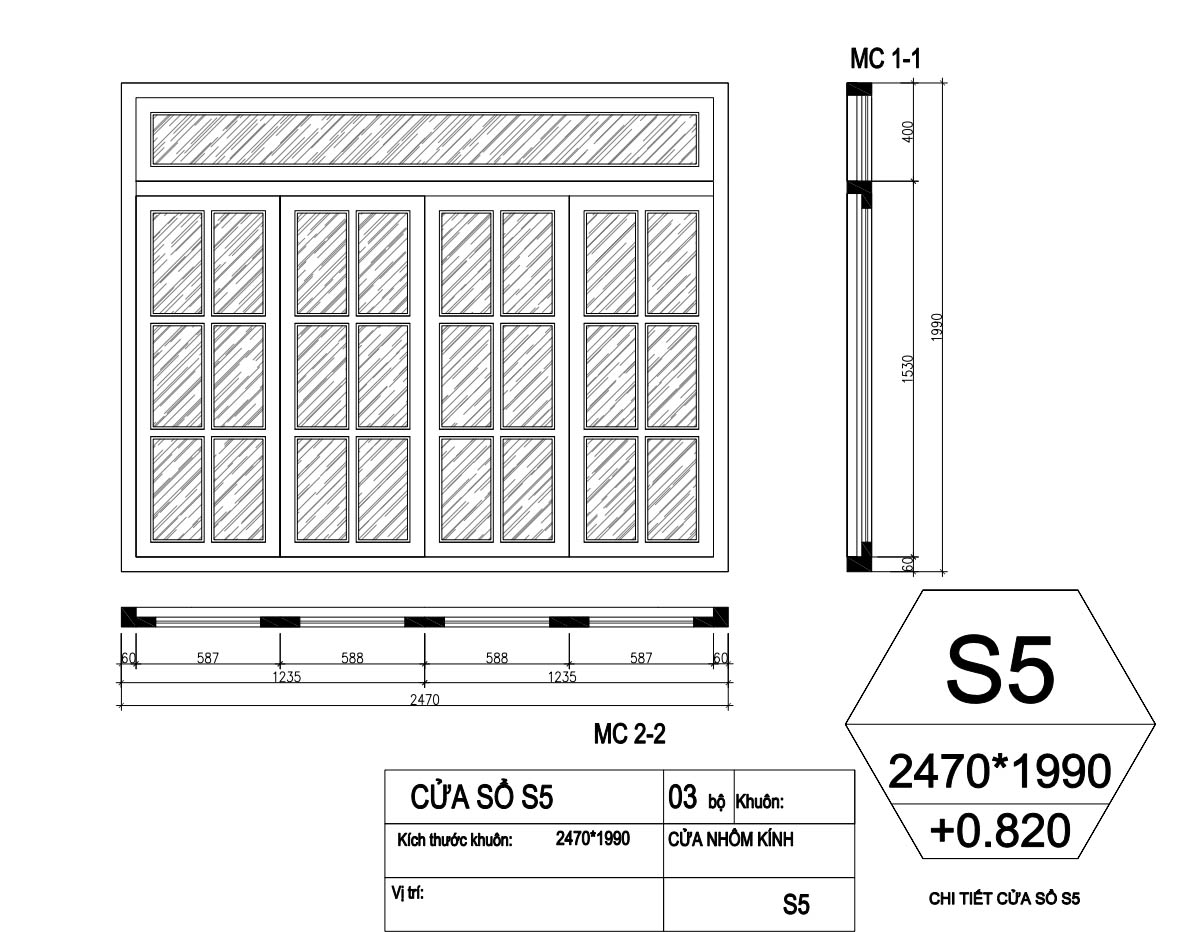

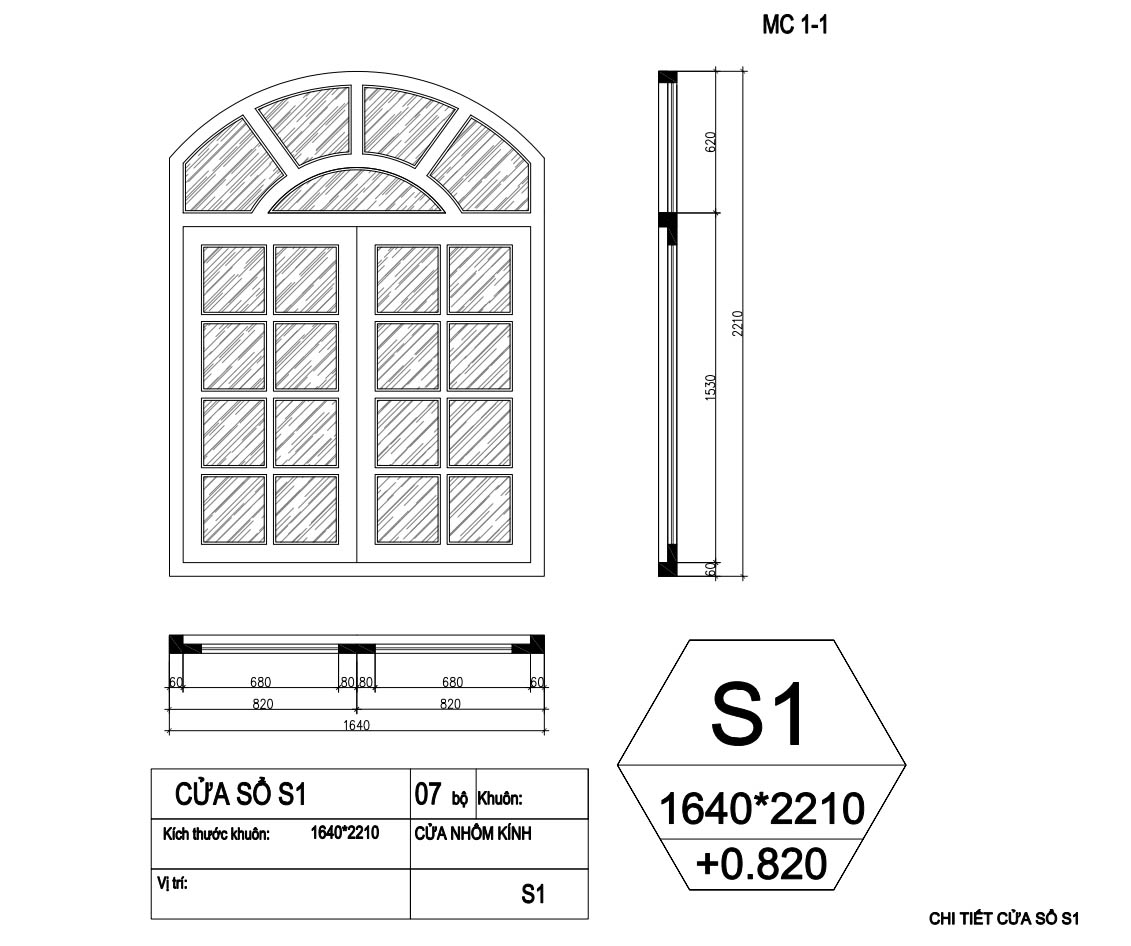

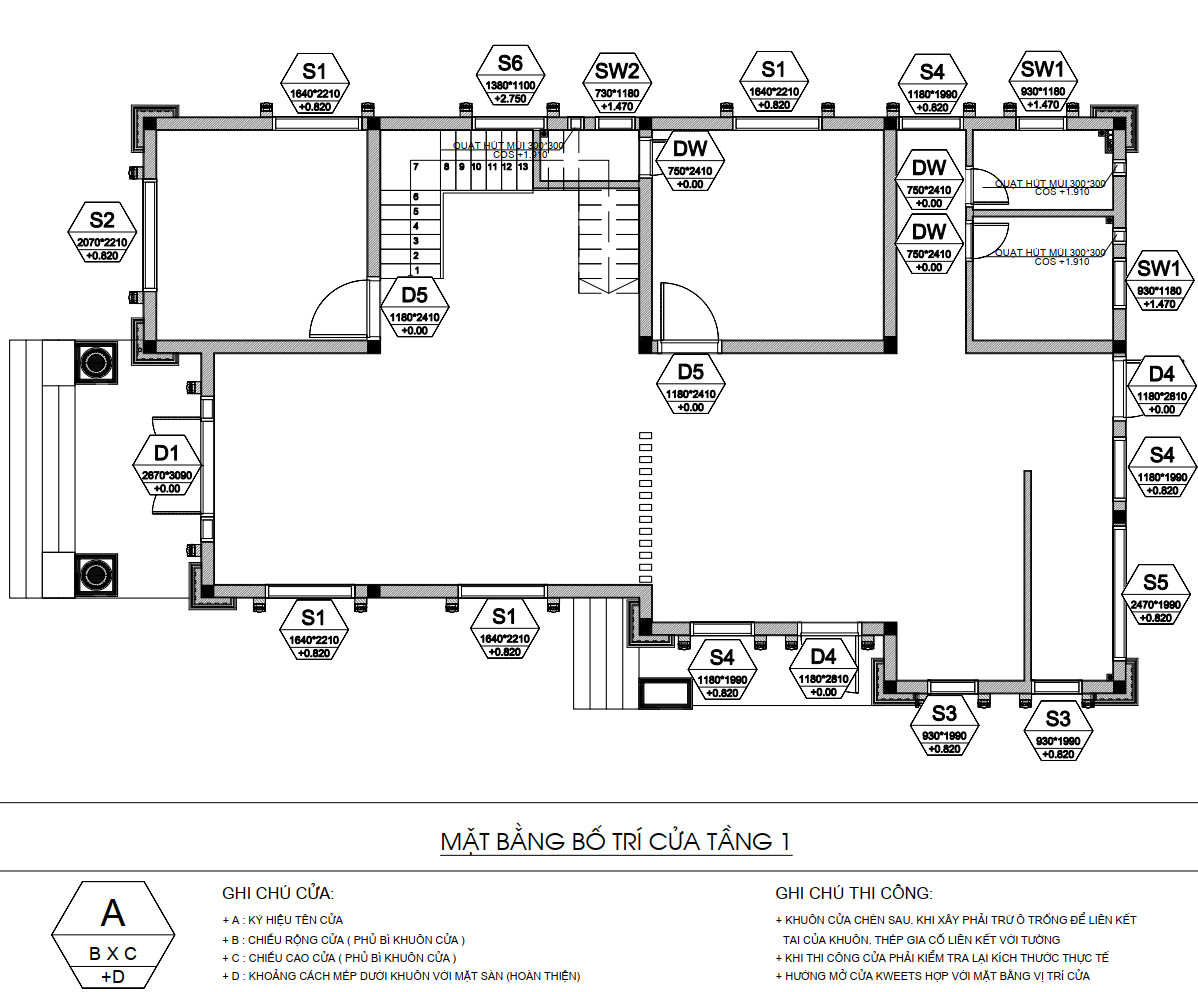

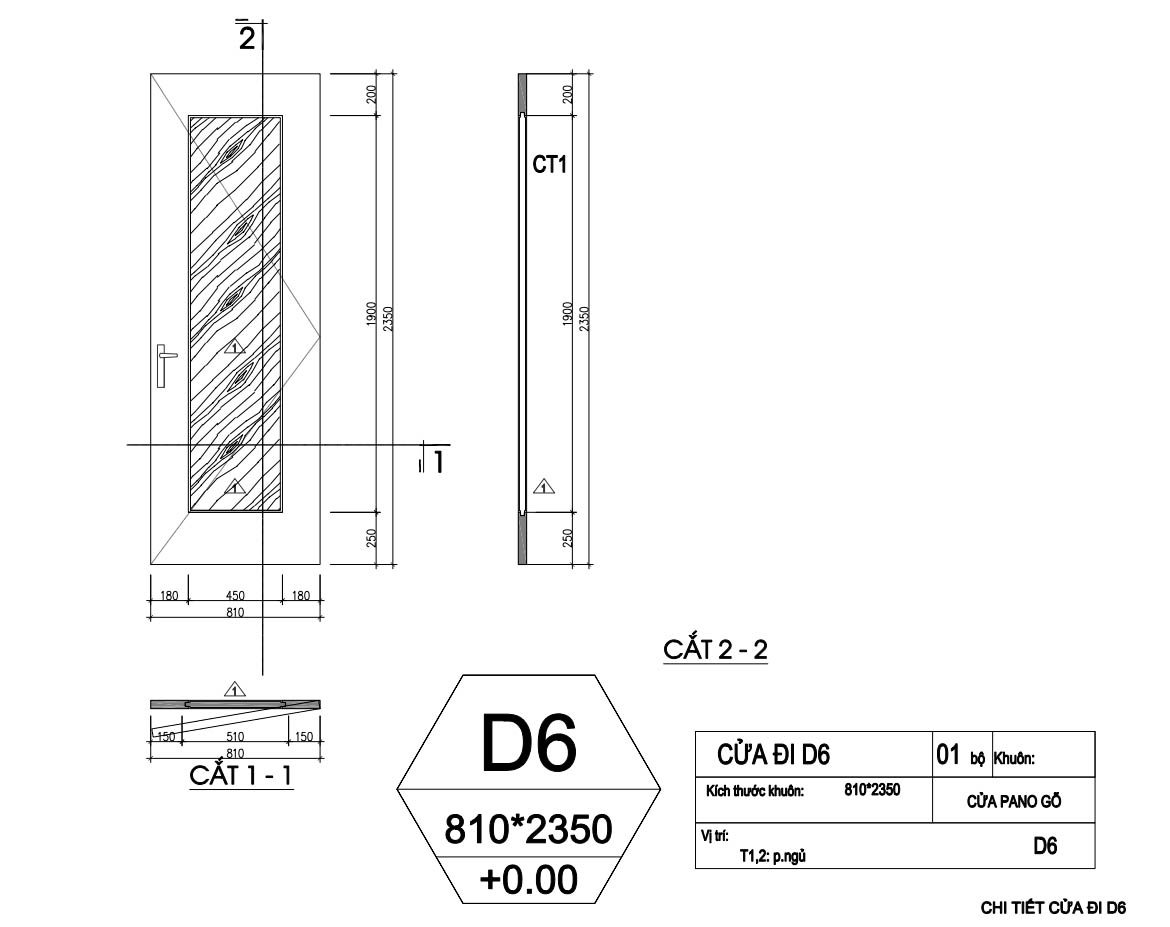

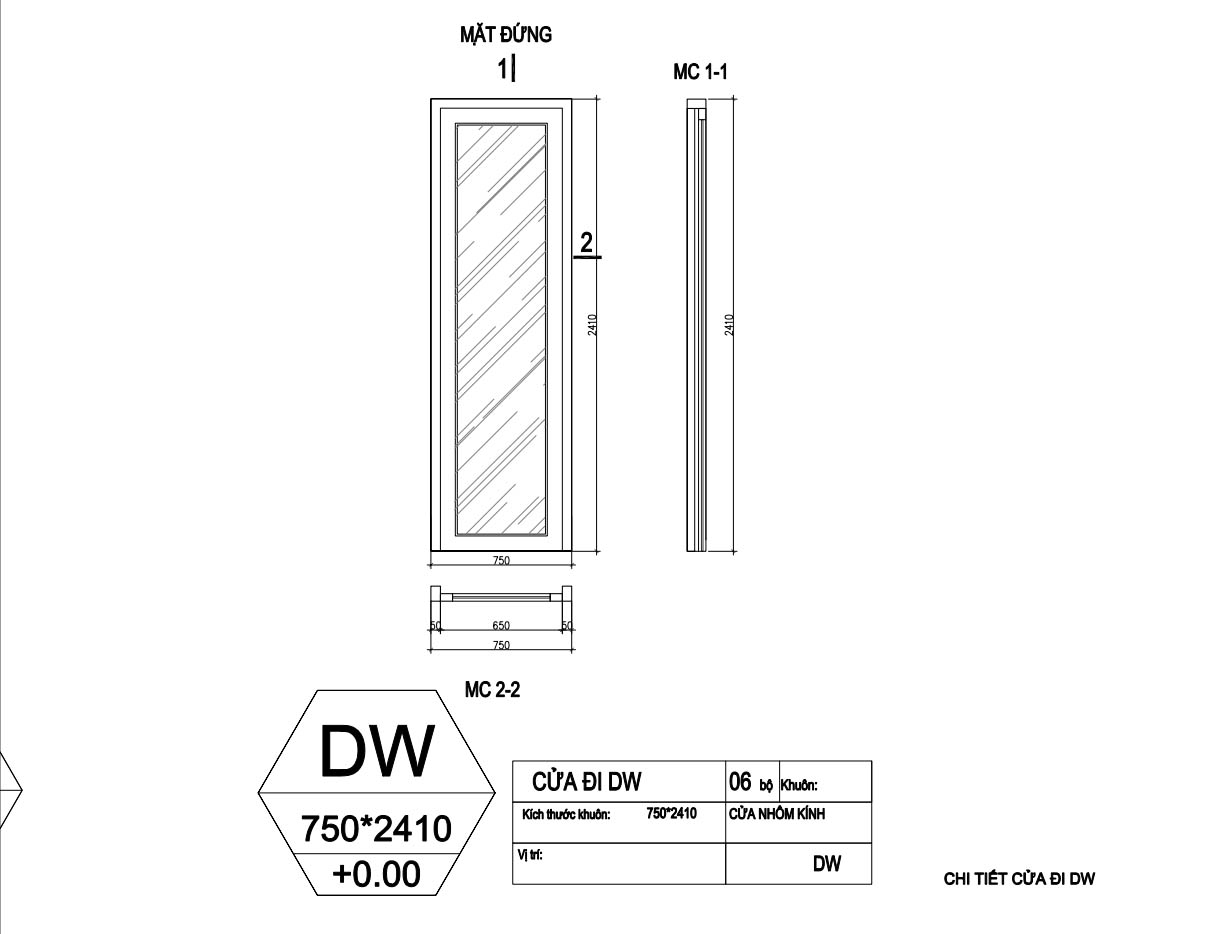

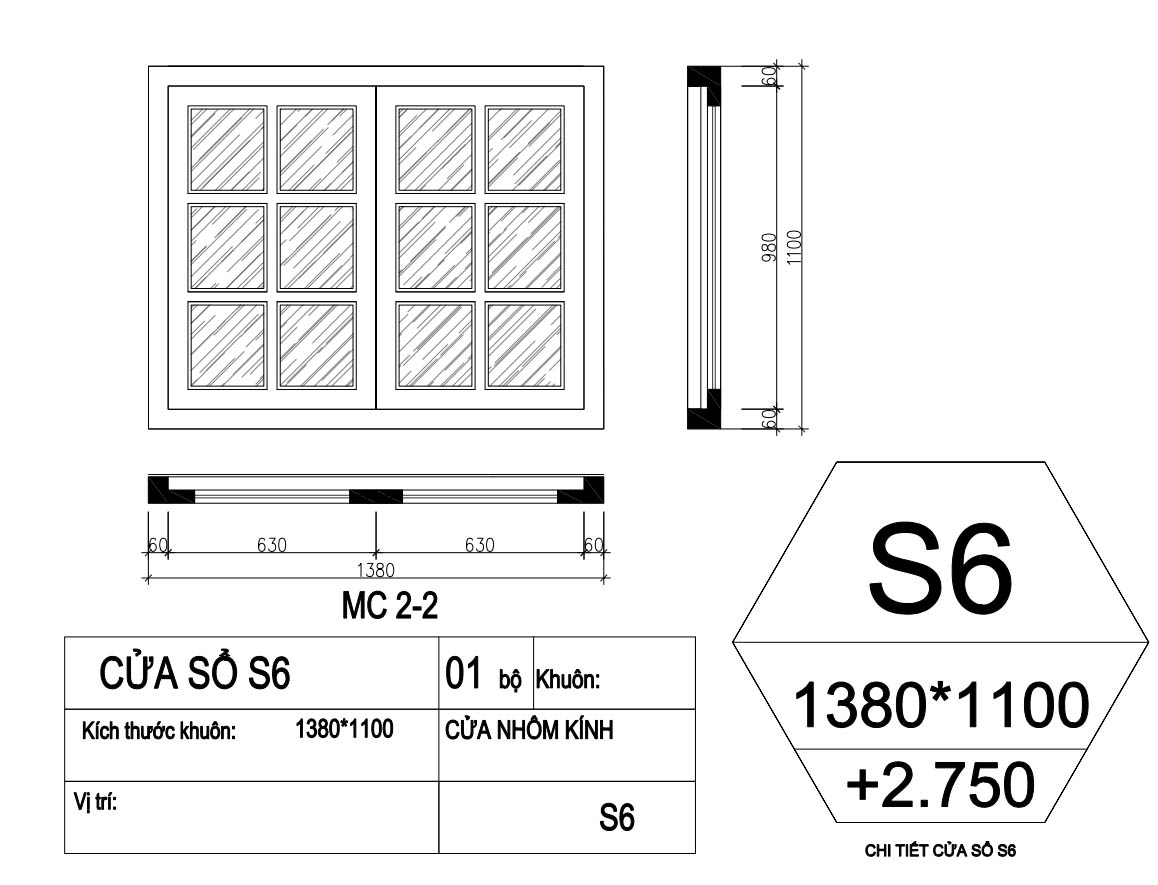

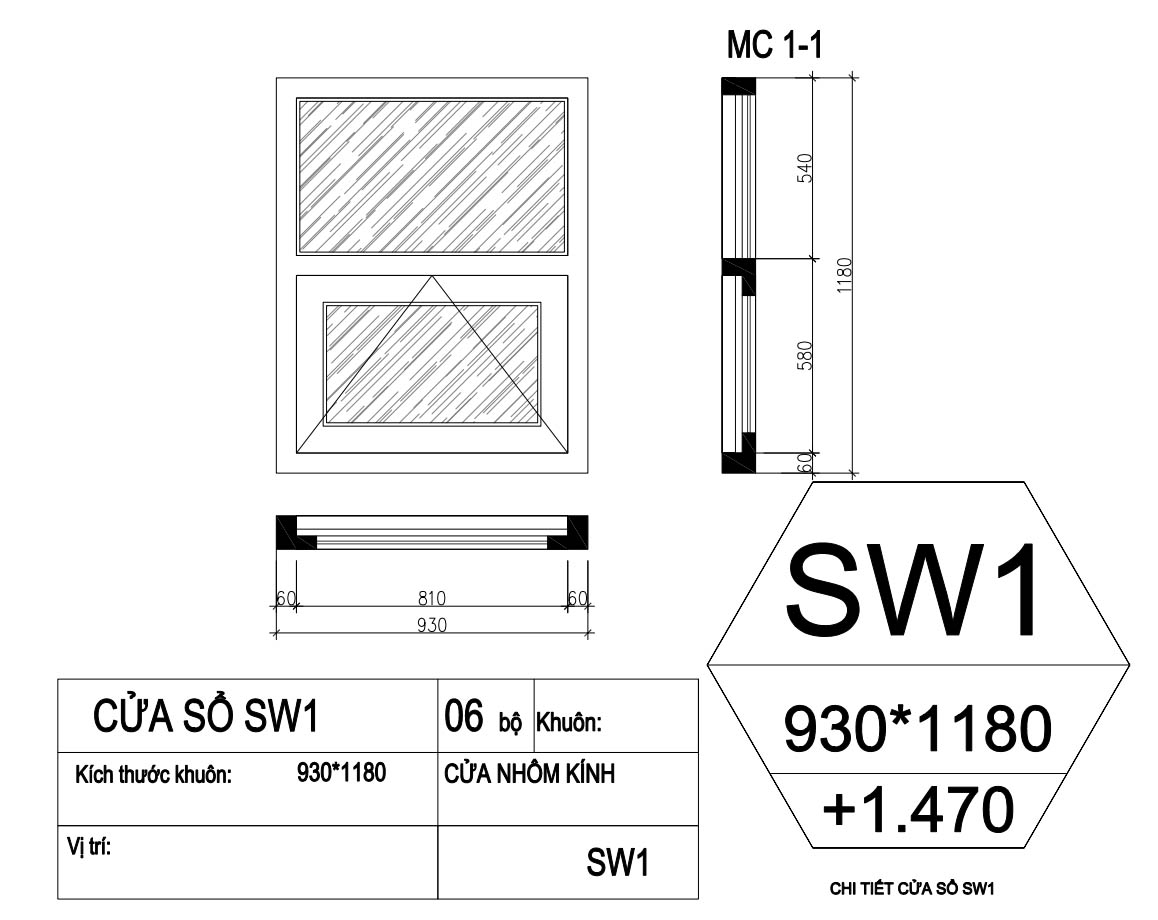

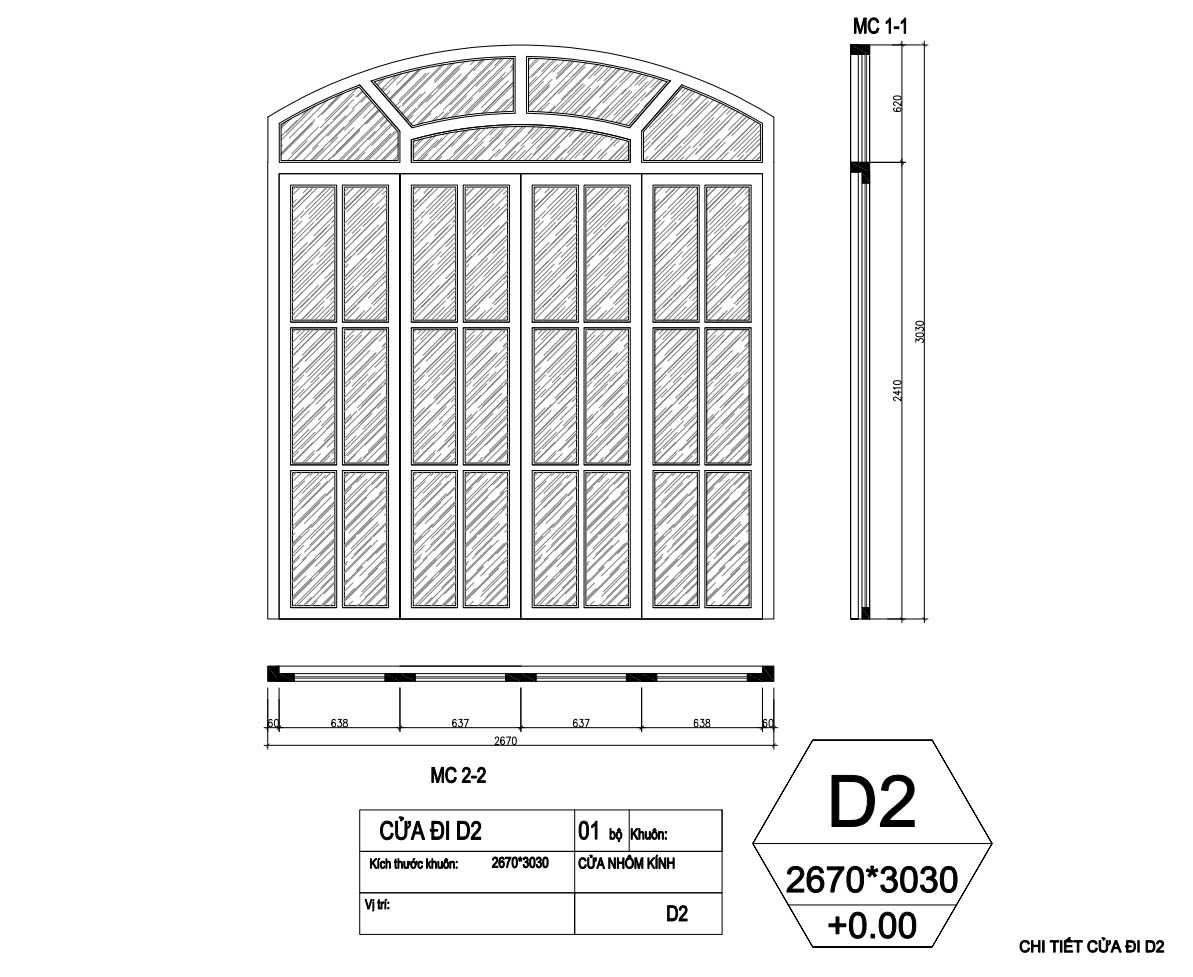

Phần bản vẽ mặt bằng và chi tiết cửa

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 40

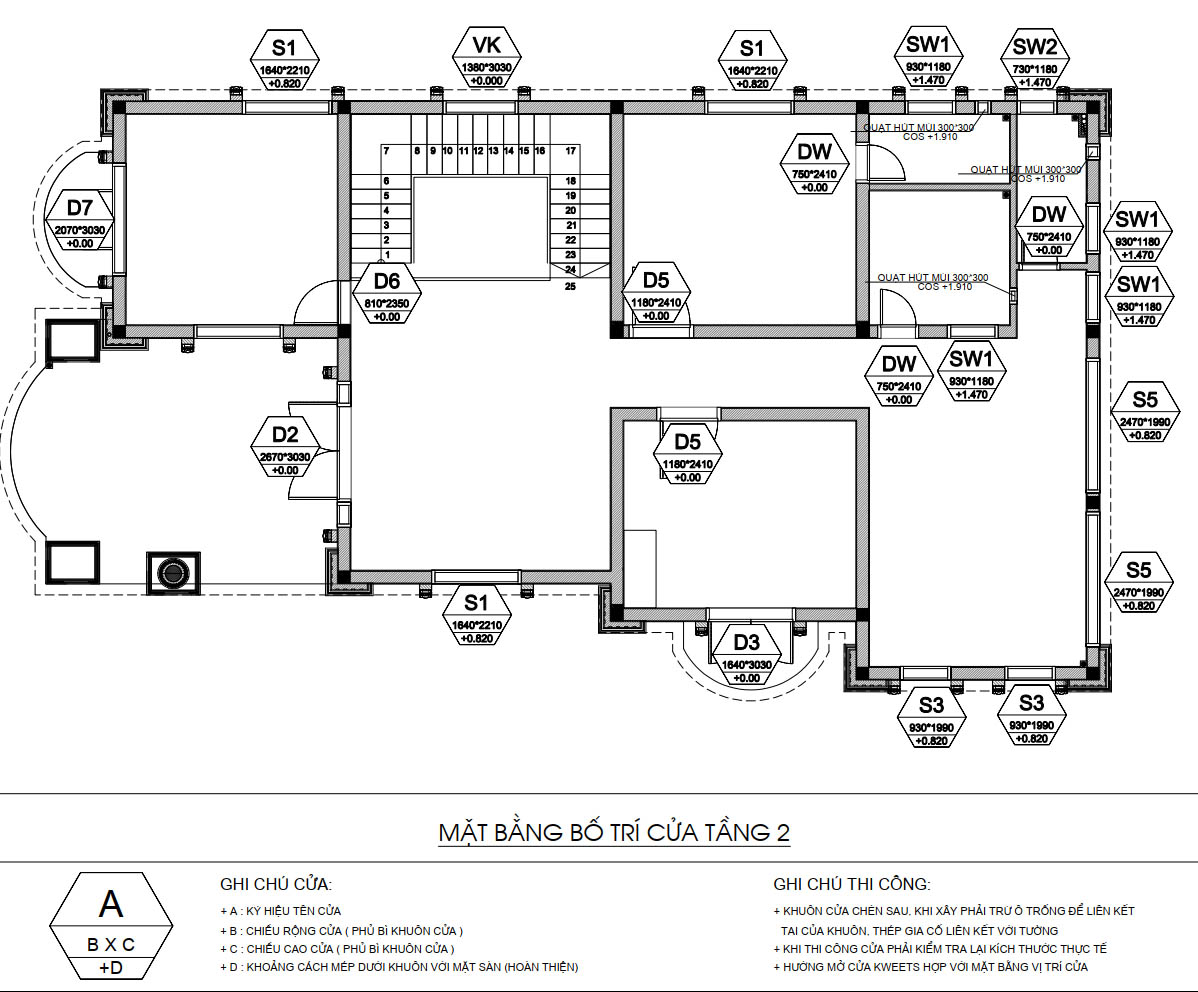

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 41

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 42

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 43

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 44

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 45

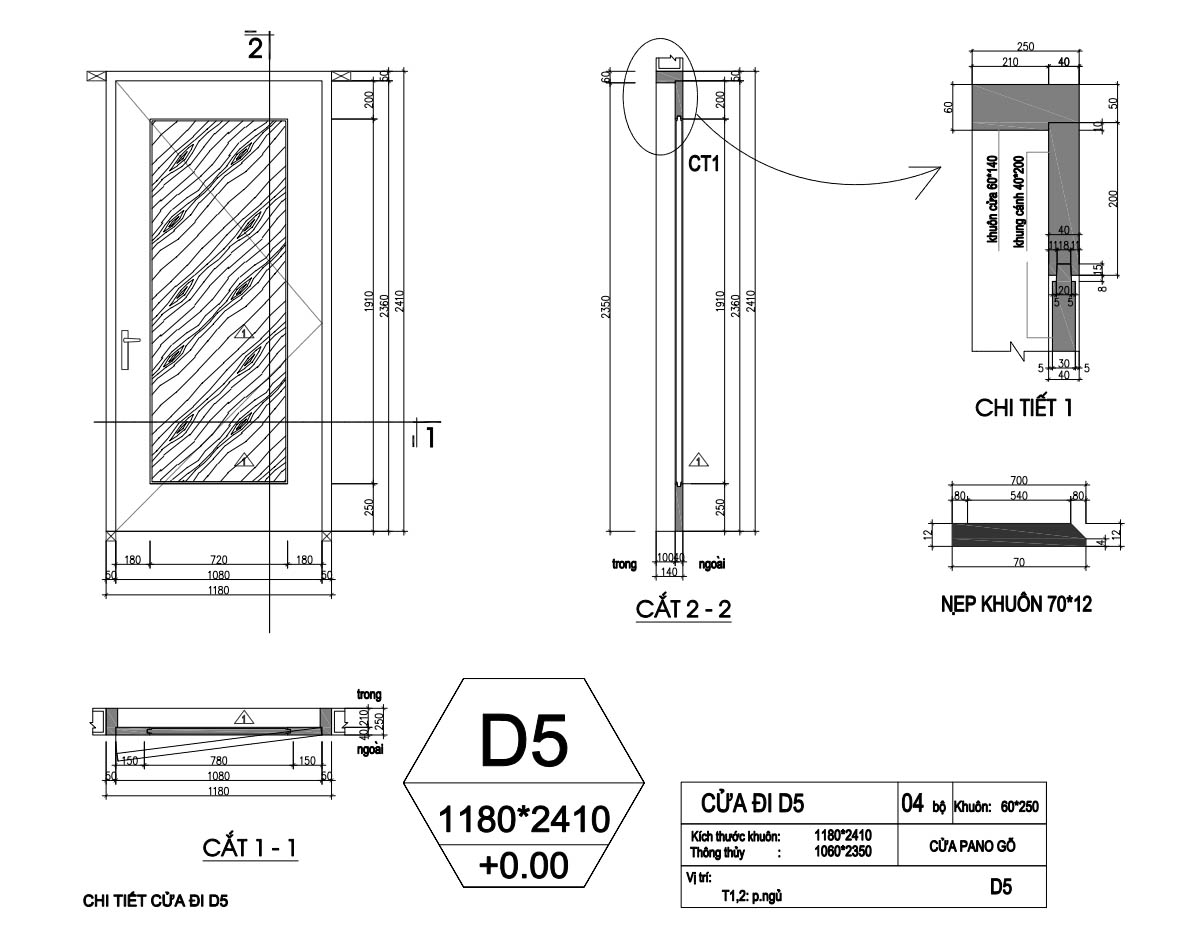

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 46

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 47

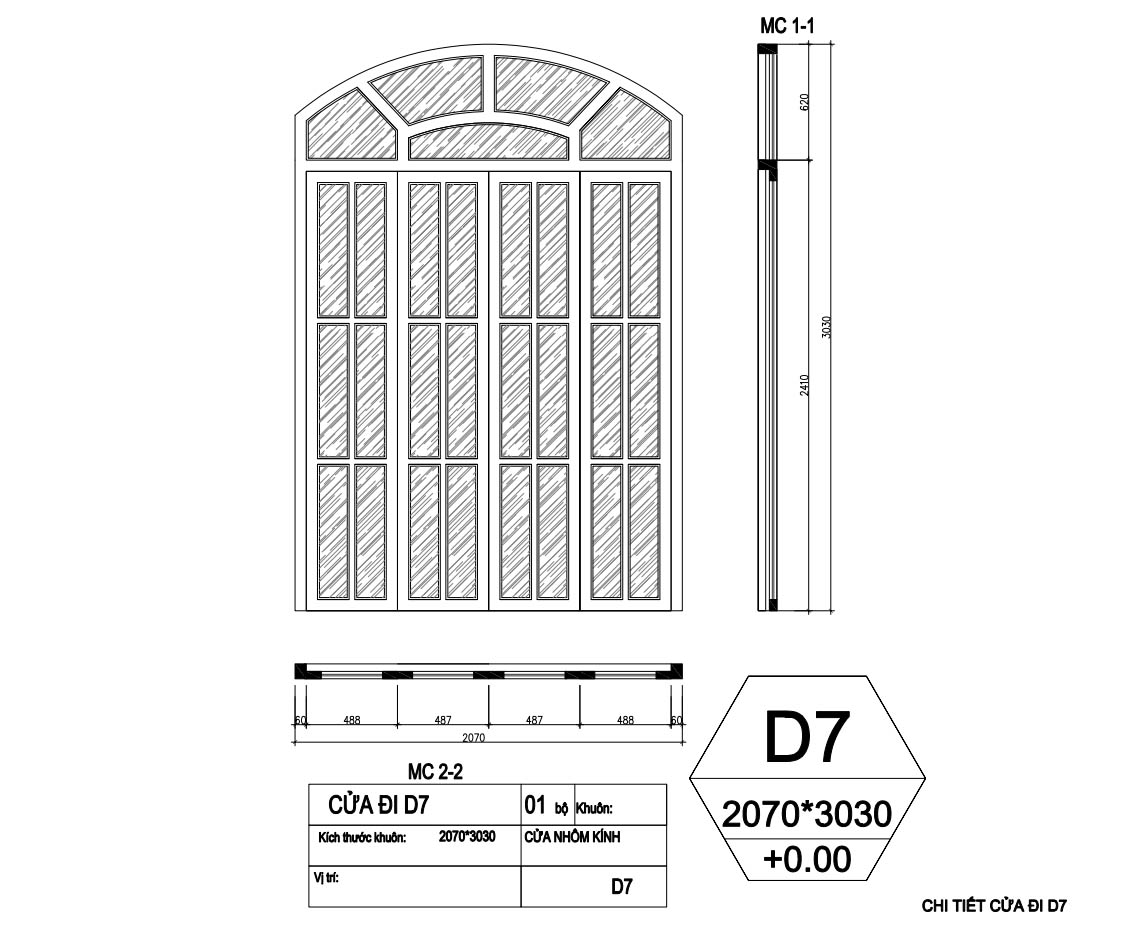

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 48

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 49

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 50

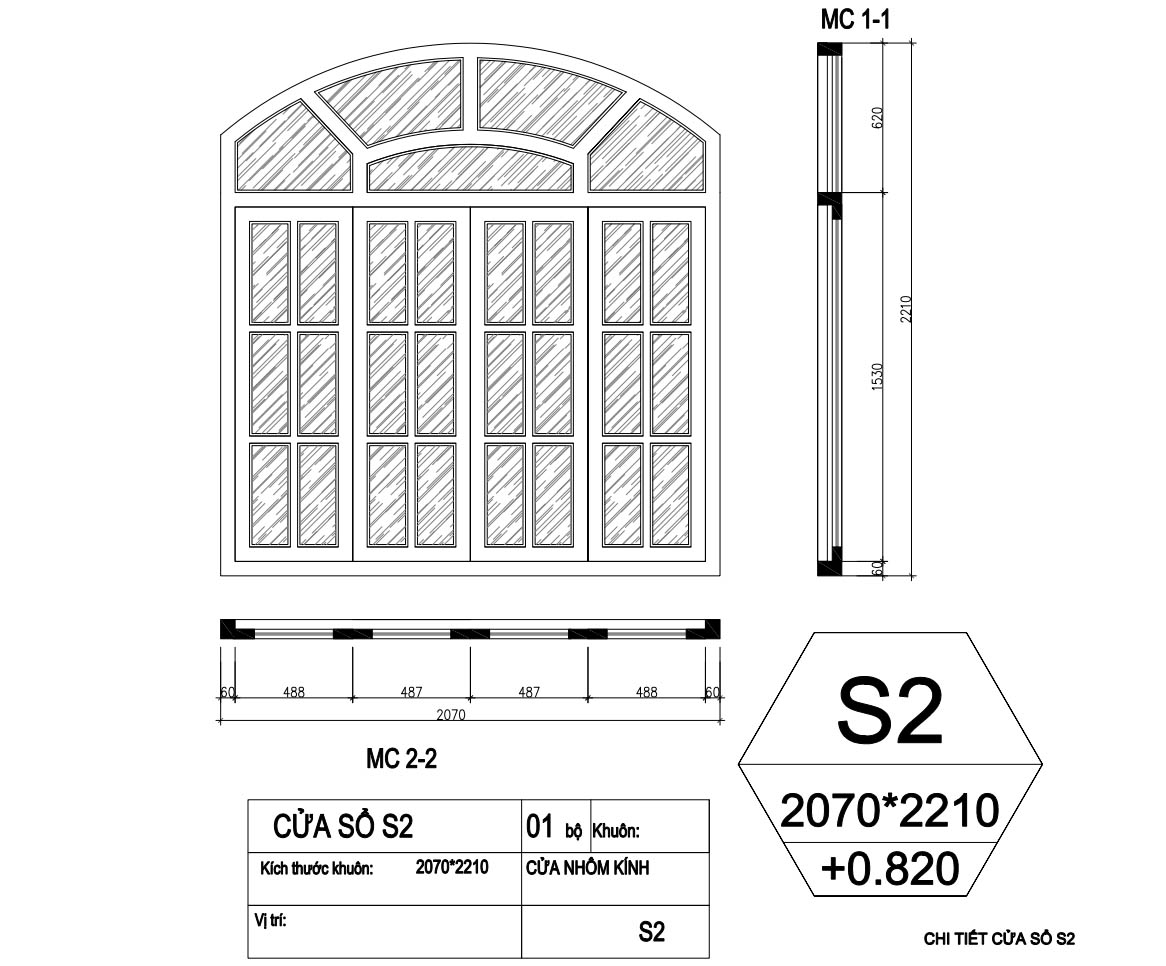

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 51

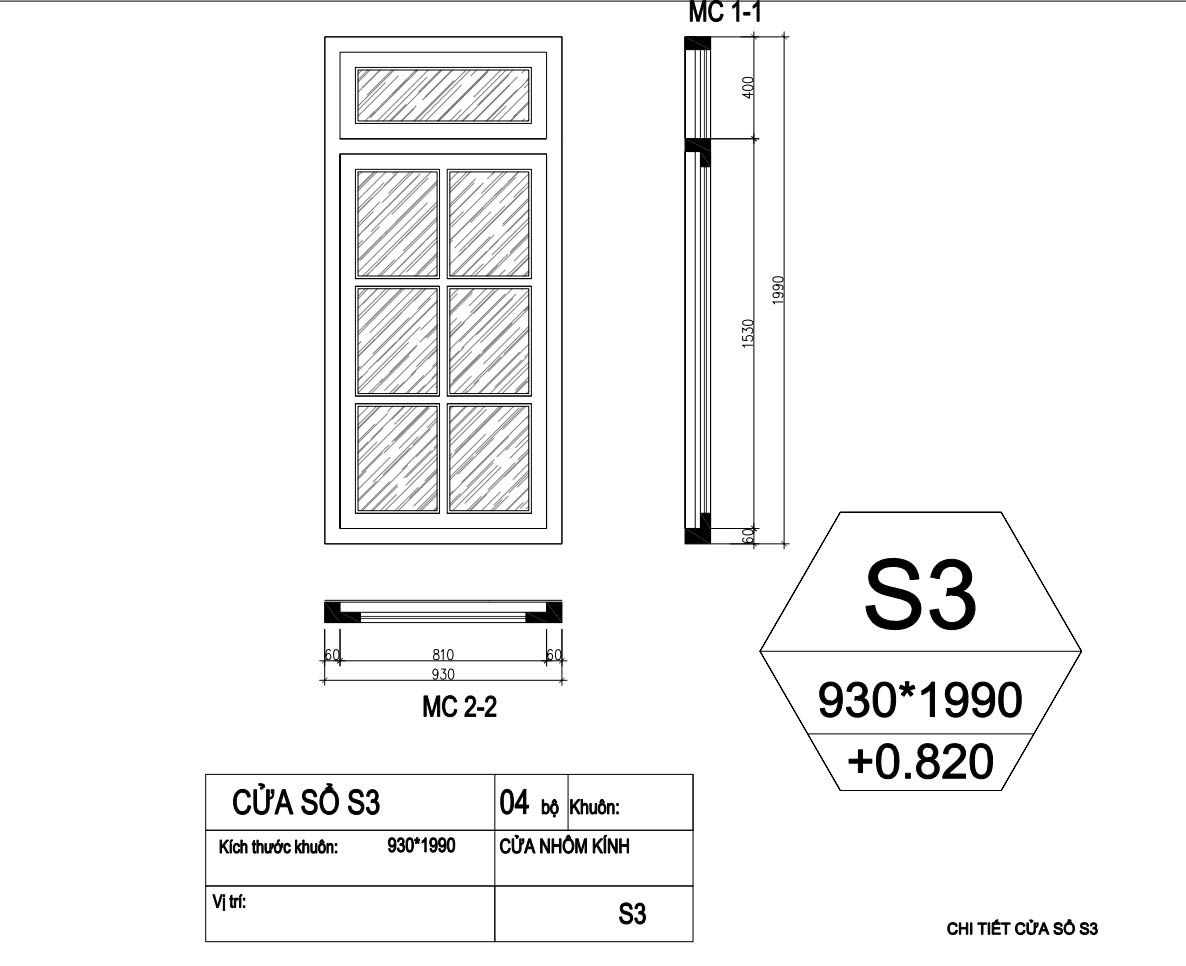

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 52

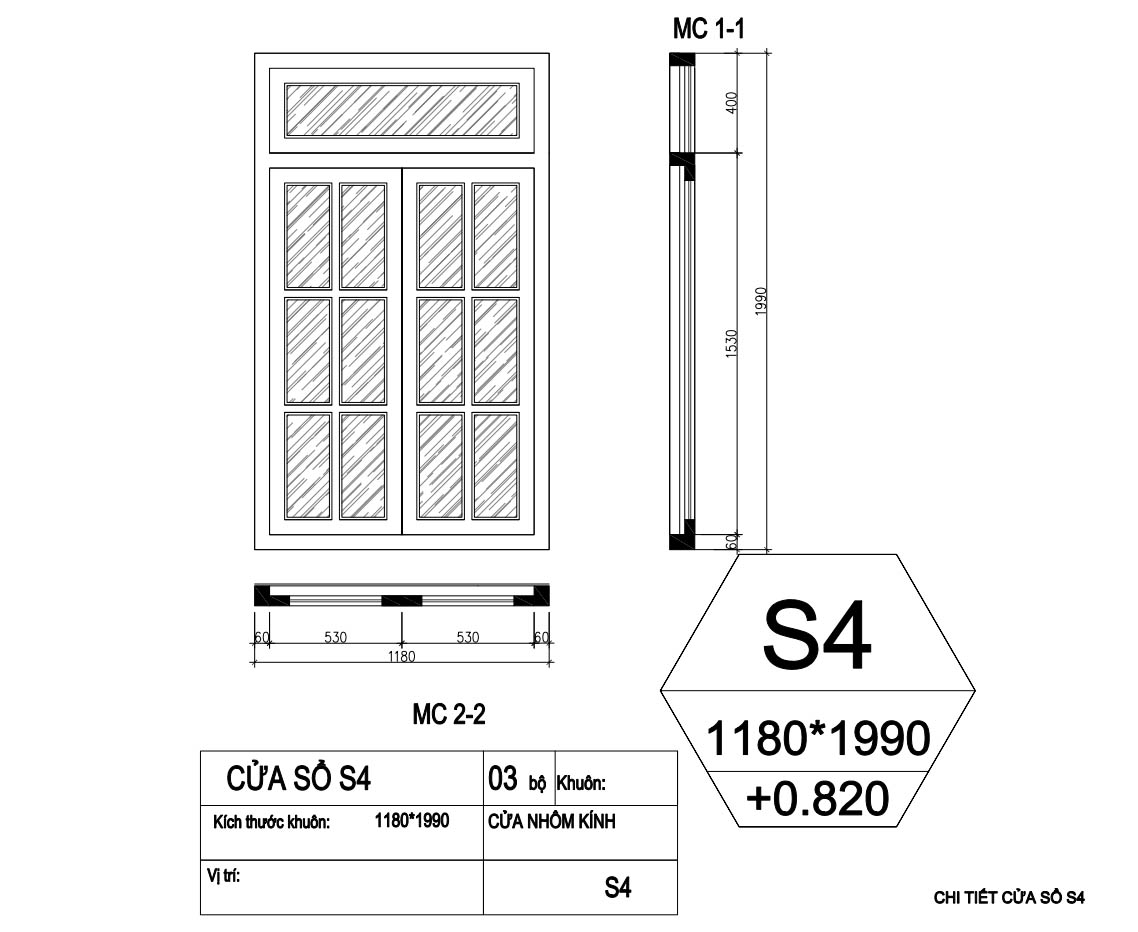

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 53

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 54

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 55

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 56

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 57

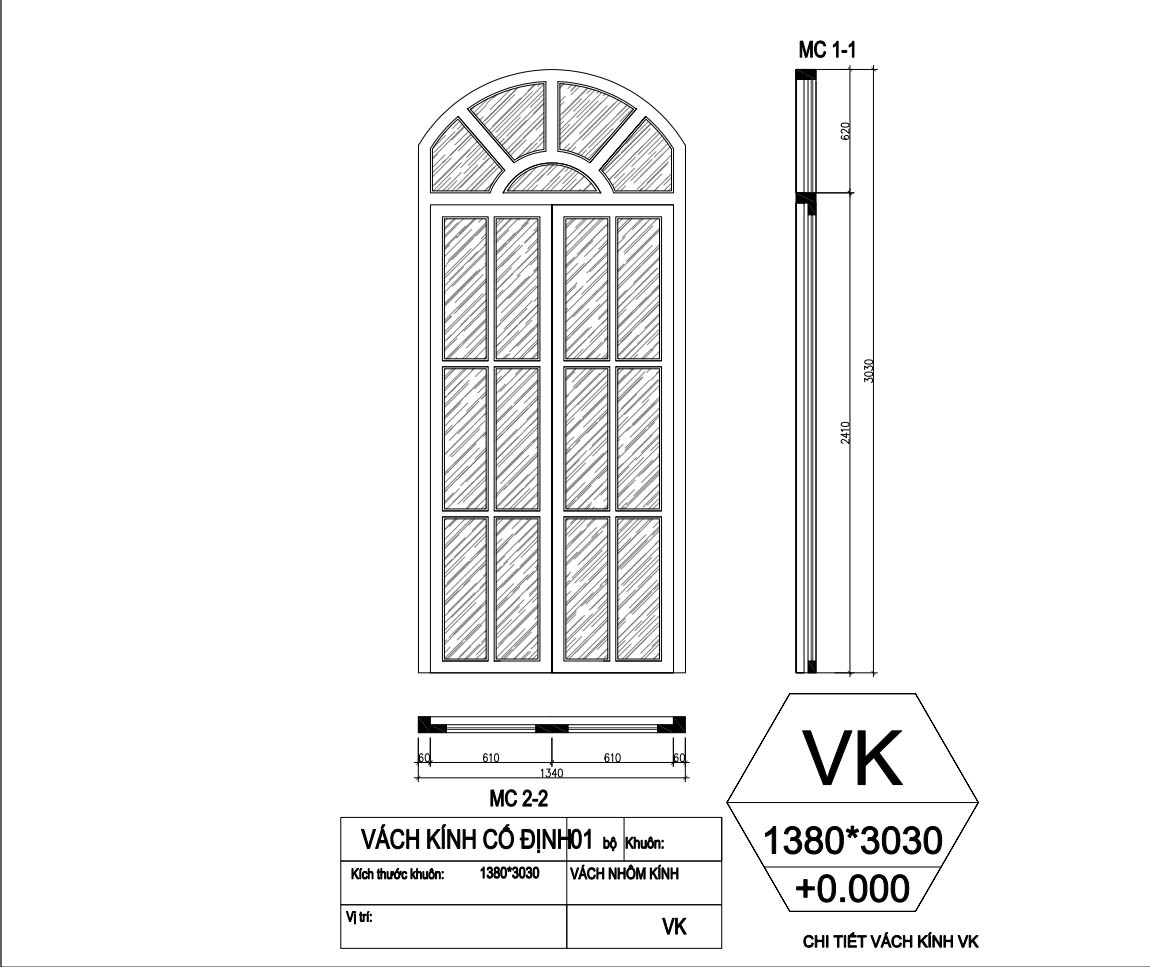

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 58

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 3

bản vẽ biệt thự tân cổ điển 2 tầng 10x20m 4

Thiết kế phối cảnh biệt thự hai tầng mái Nhật bán cổ điển
