Bản vẽ nhà phố 3 tầng 100m2

12/08/2022
1418

Bản vẽ thiết kế nhà phố 3 tầng trên diện tích đất 105m2 tại Vĩnh Quỳnh, Thanh Trì, Hà Nội.

Thông tin công trình

Kích thước	: 11,6x9,1m
Số tầng	: 3 tầng
Địa điểm	: Vĩnh Quỳnh, Thanh Trì, Hà Nội

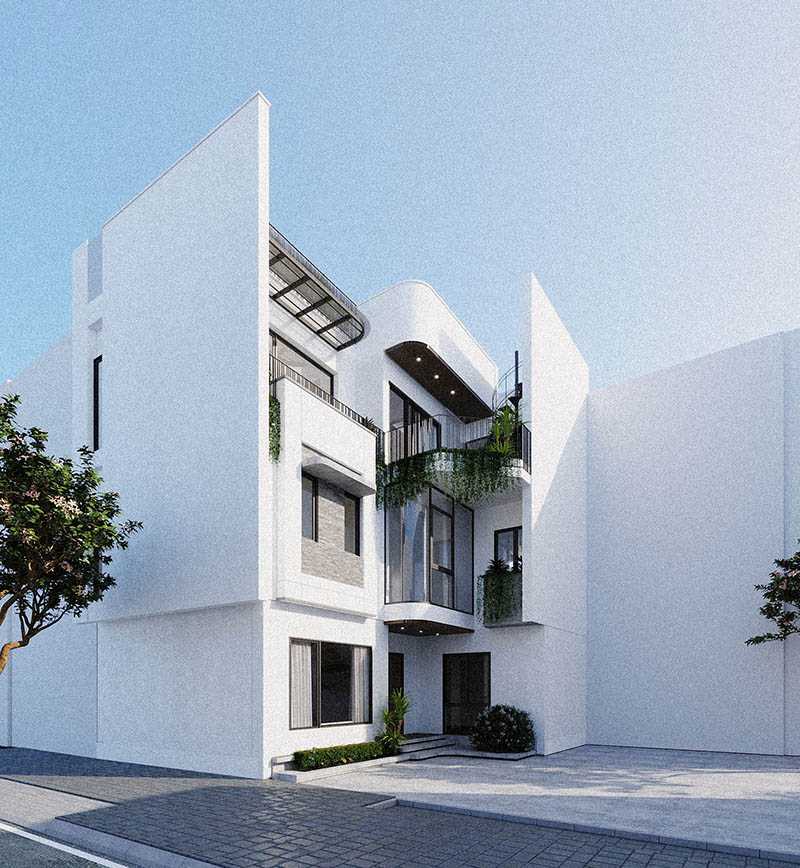

Thiết kế phối cảnh nhà phố 3 tầng

xay nha tron goi tai Thanh Tri lam mong4

Nhà phố 3 tầng được thiết kế theo phong cách hiện đại với hệ cửa và vách kính lớn, đem lại nhiều ánh sáng cho ngôi nhà. Bên cạnh đó, việc sử dụng tông màu chủ đạo là màu sơn trắng, kết hợp với khung cửa nhôm kính màu đen, một vài chi tiết ốp lát màu xám tạo cho ngôi nhà một diện mạo nhã nhặn và bắt mắt.

Bản vẽ thiết kế nhà 3 tầng 100m2

Phần bản vẽ mặt bằng công năng

Bản vẽ nhà phố 3 tầng 100m2 5

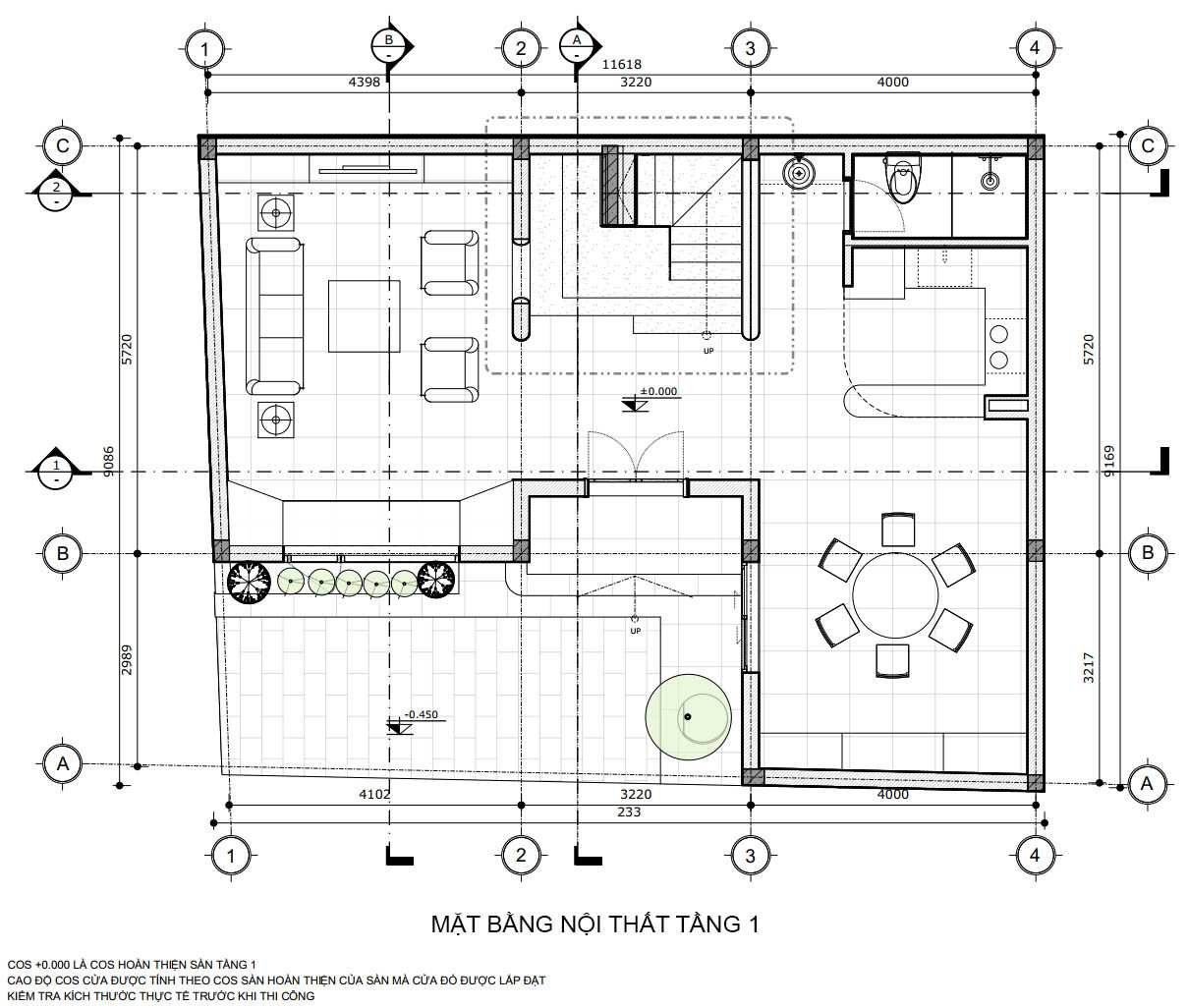

Mặt bằng tầng 1 với công năng một phòng khách, một nhà bếp kết hợp phòng ăn rộng rãi, cầu thang bộ và một nhà vệ sinh. Thiết kế để lại một khoảng rộng phía trước làm sân chơi và để xe máy.

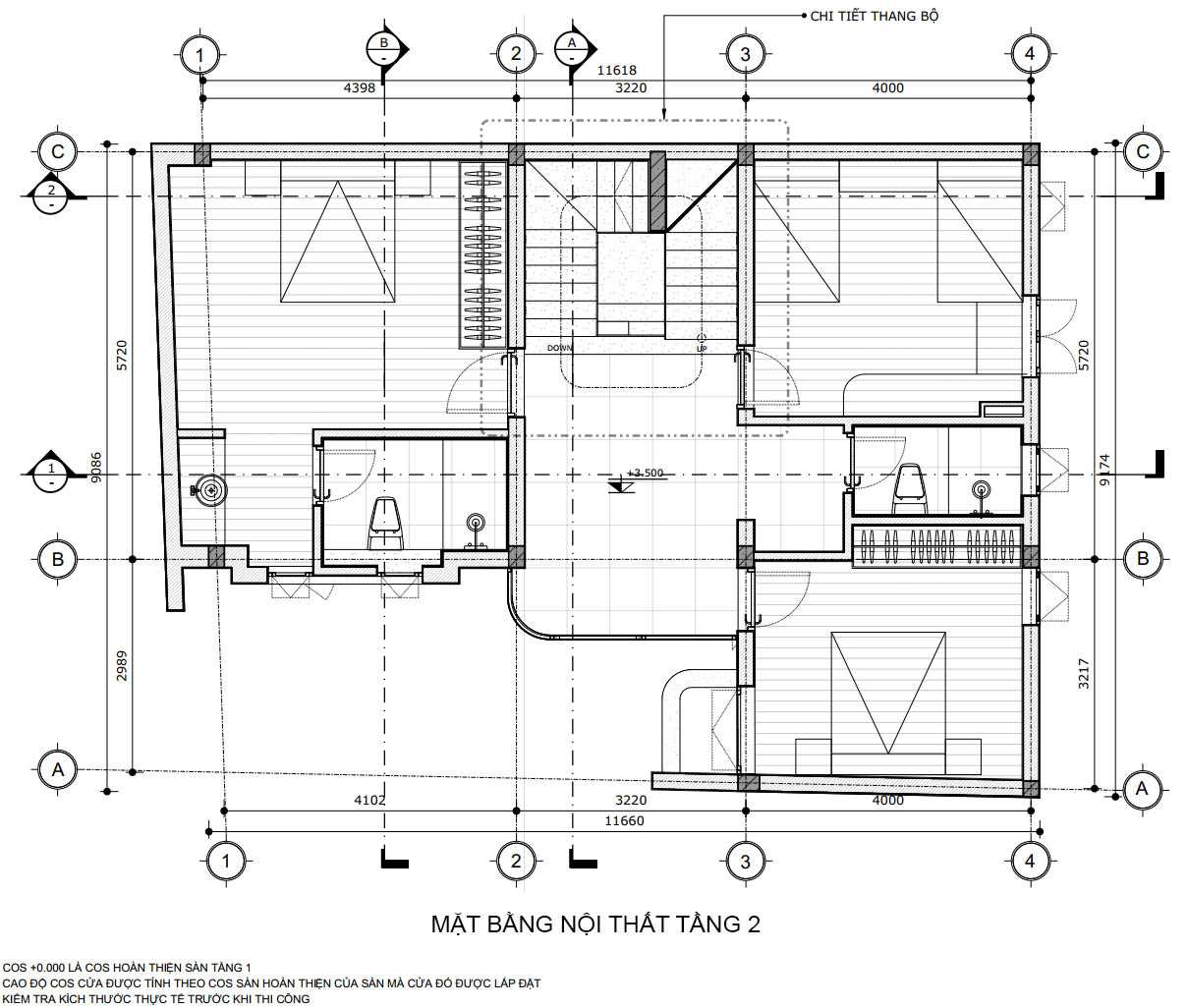

Bản vẽ nhà phố 3 tầng 100m2 6

Mặt bằng tầng 2 thiết kế phòng ngủ master có vệ sinh khép kín, hai phòng ngủ phụ sử dụng chung một nhà vệ sinh phía ngoài.

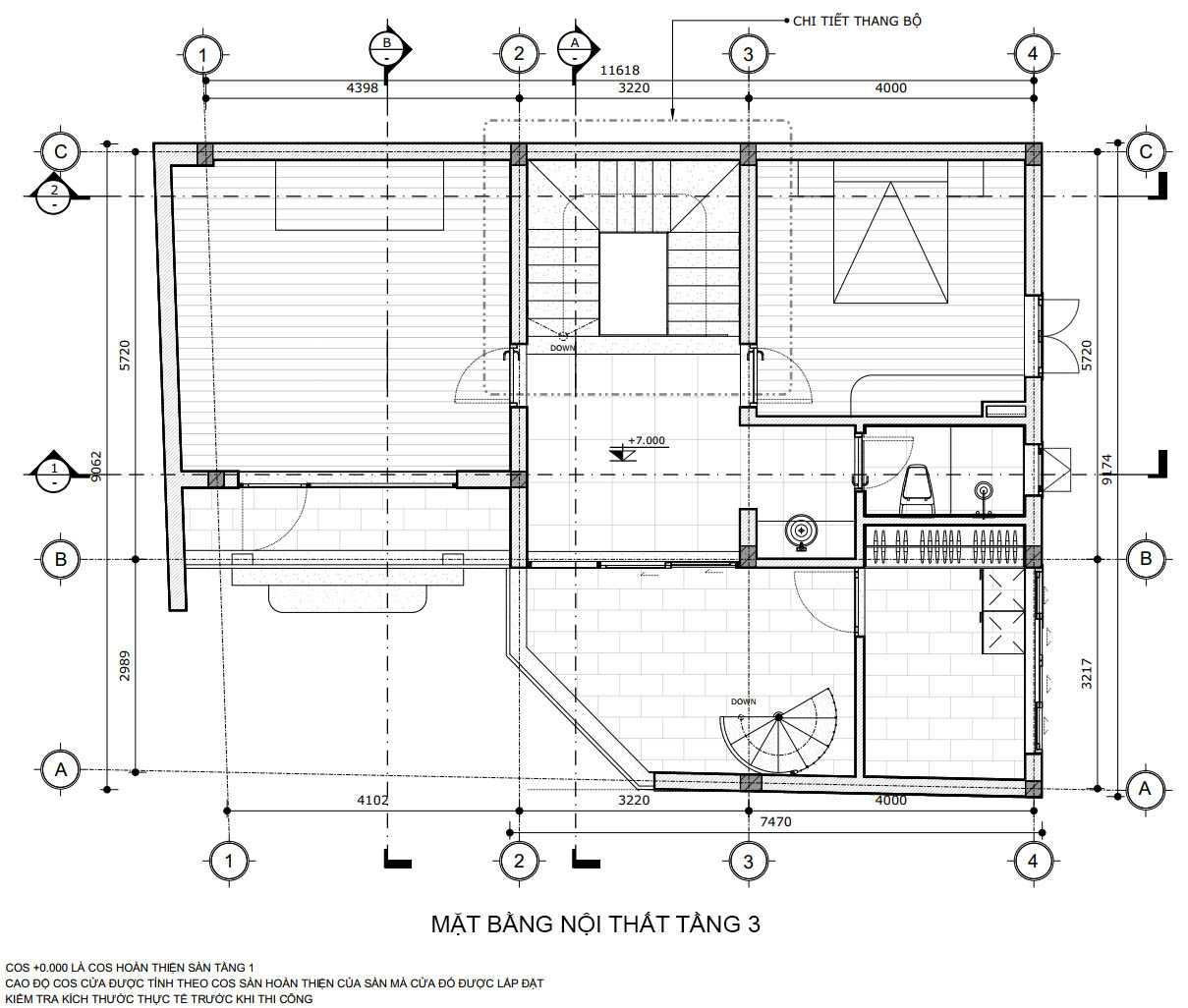

Bản vẽ nhà phố 3 tầng 100m2 7

Mặt bằng tầng 3 thiết kế phòng thờ, một phòng ngủ, 1 WC, khu giặt phơi và một thang thép tròn đi lên sân thượng.

Bản vẽ nhà phố 3 tầng 100m2 8

Phía trên sân thượng có thiết kế mái kính để làm khu sinh hoạt ngoài trời. Bên cạnh đó, ô thang bộ được lợp bởi một tấm kính lớn với vai trò là giếng trời, đem lại ánh sáng và thông khí cho ngôi nhà.

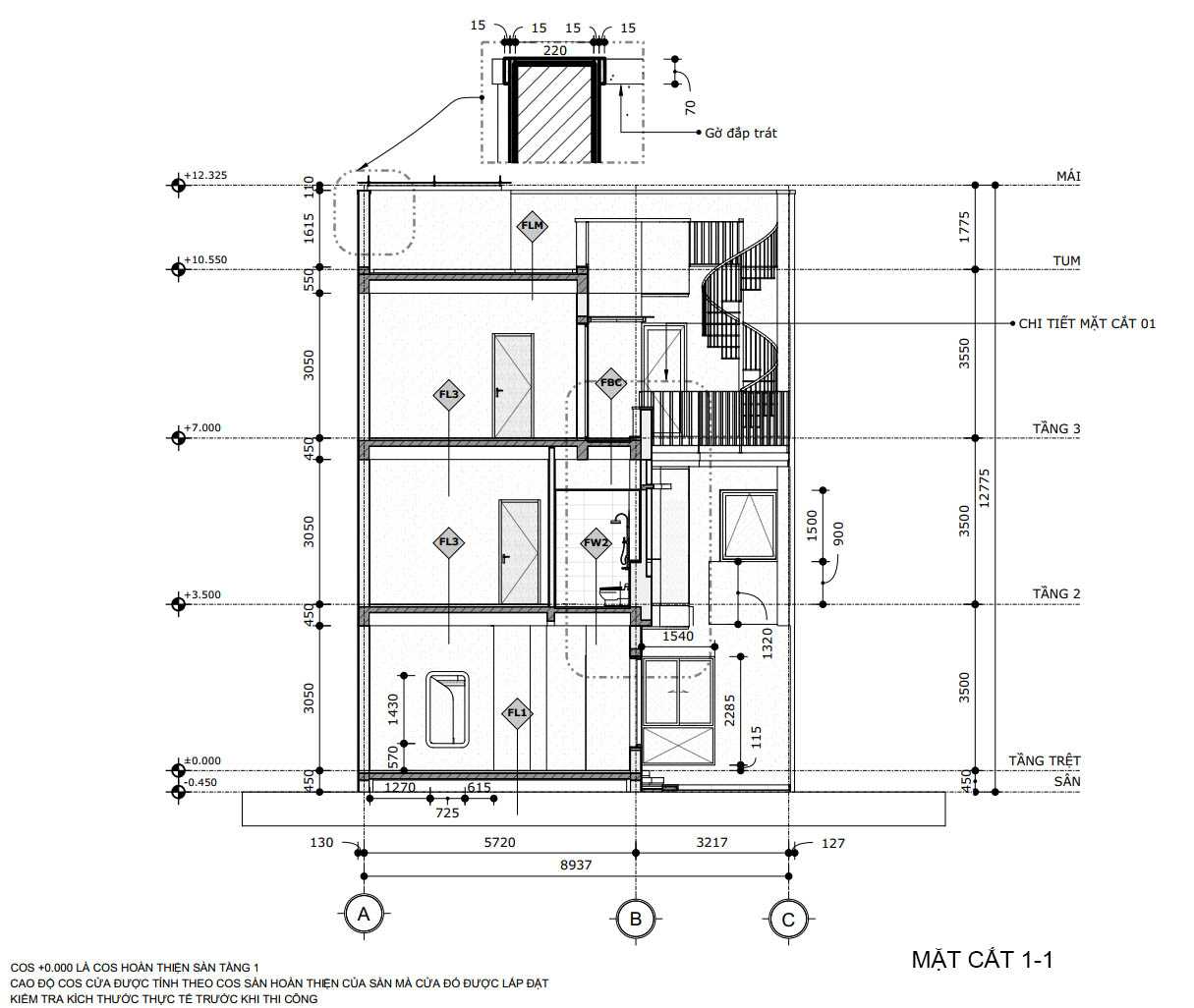

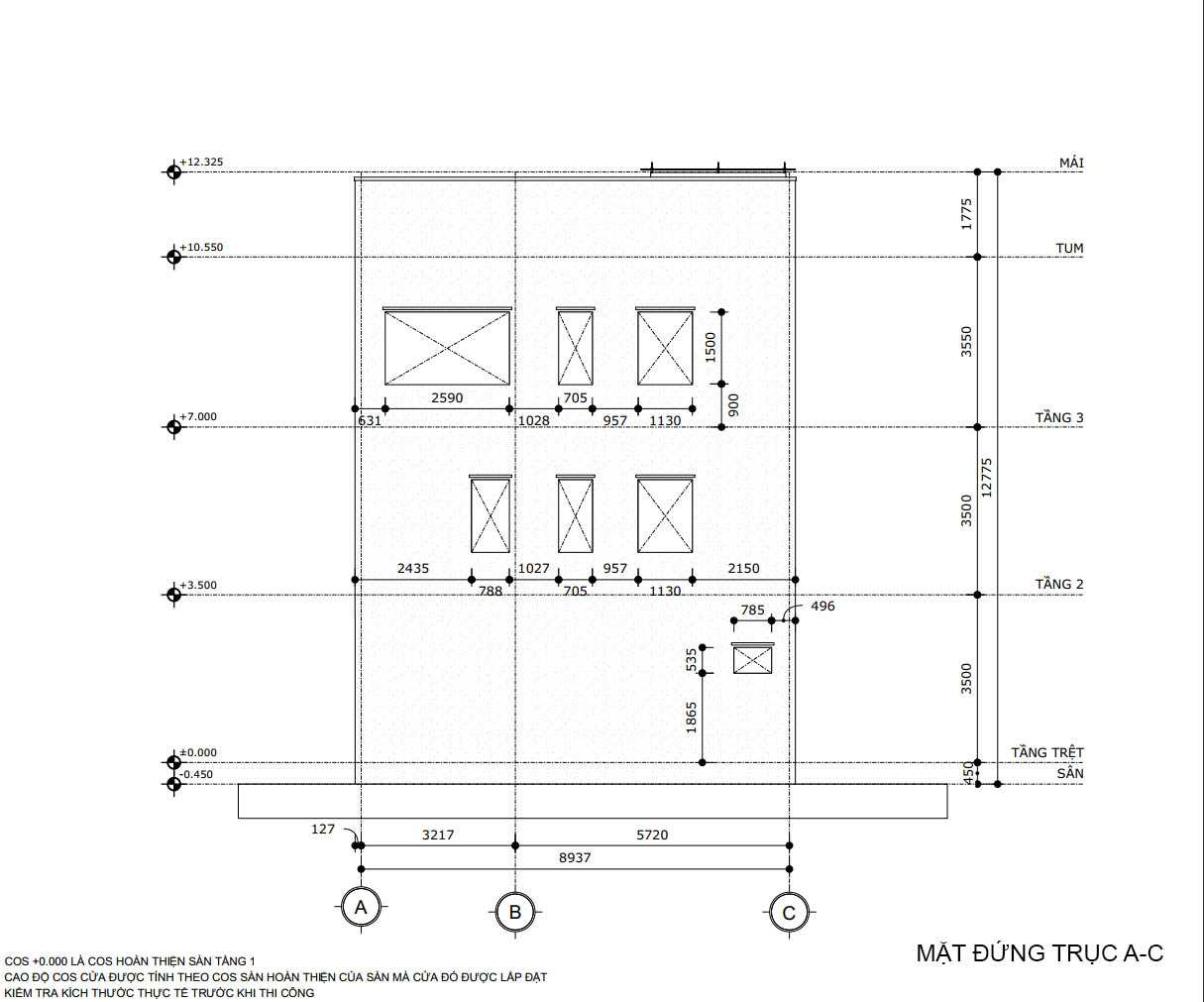

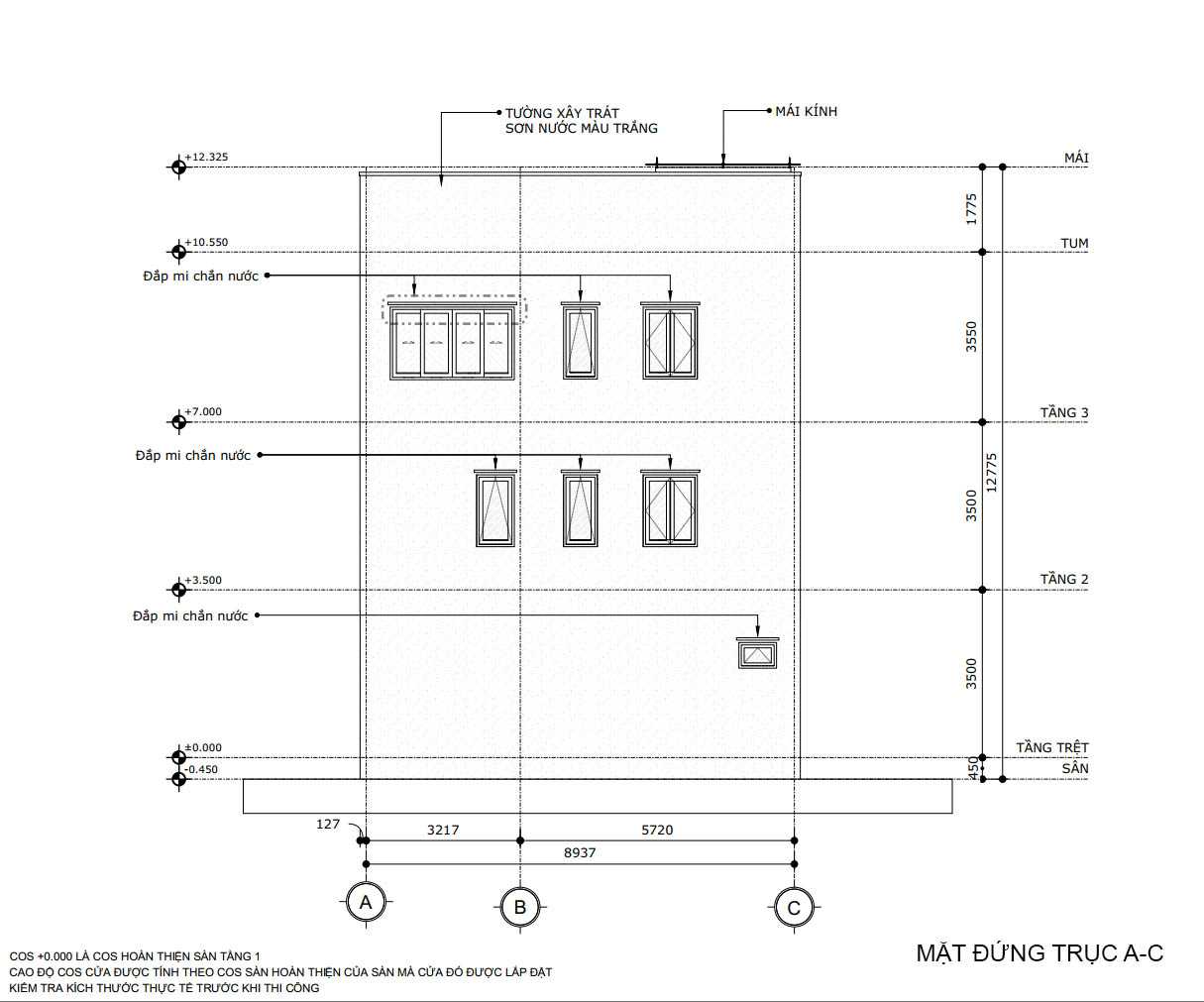

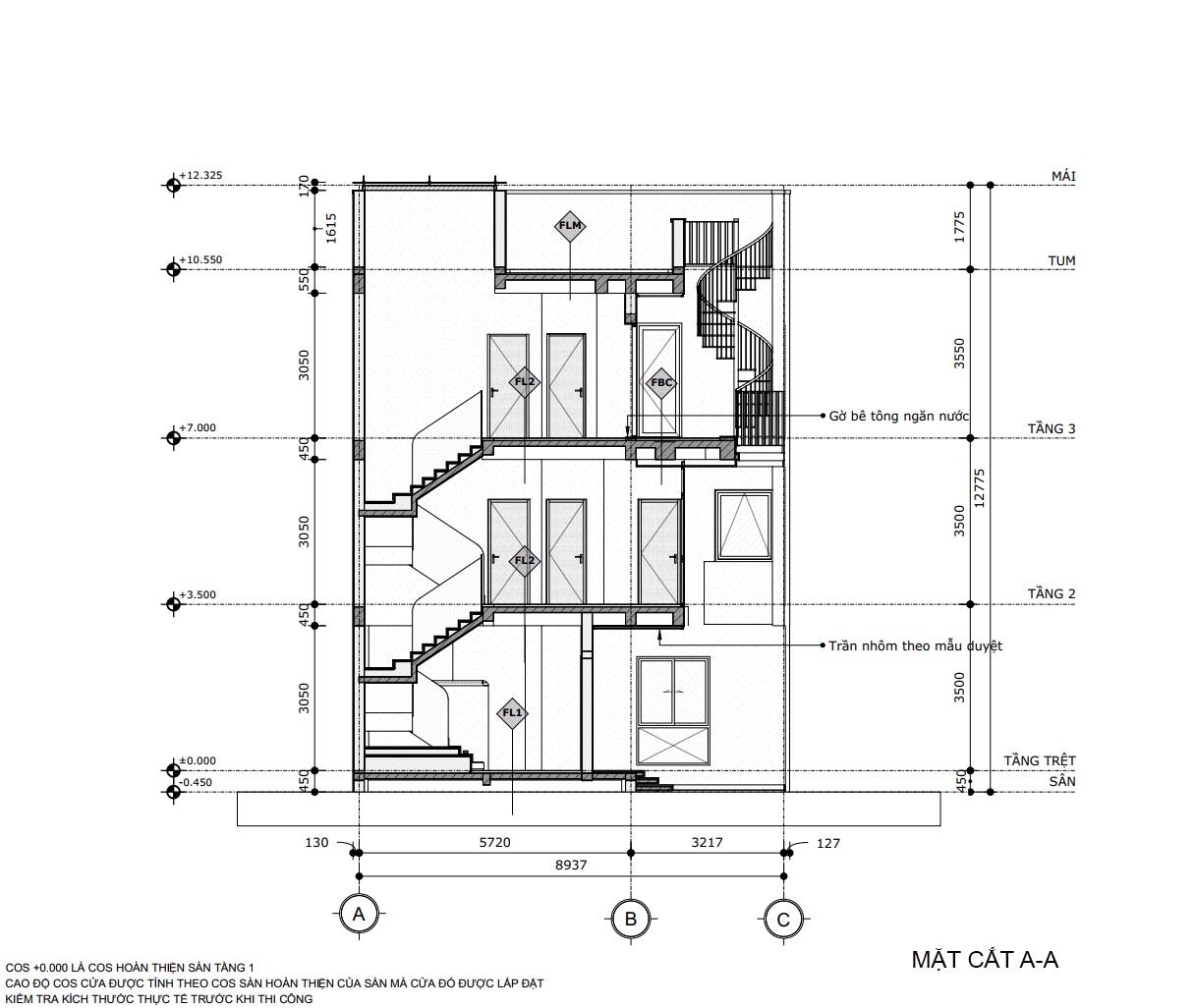

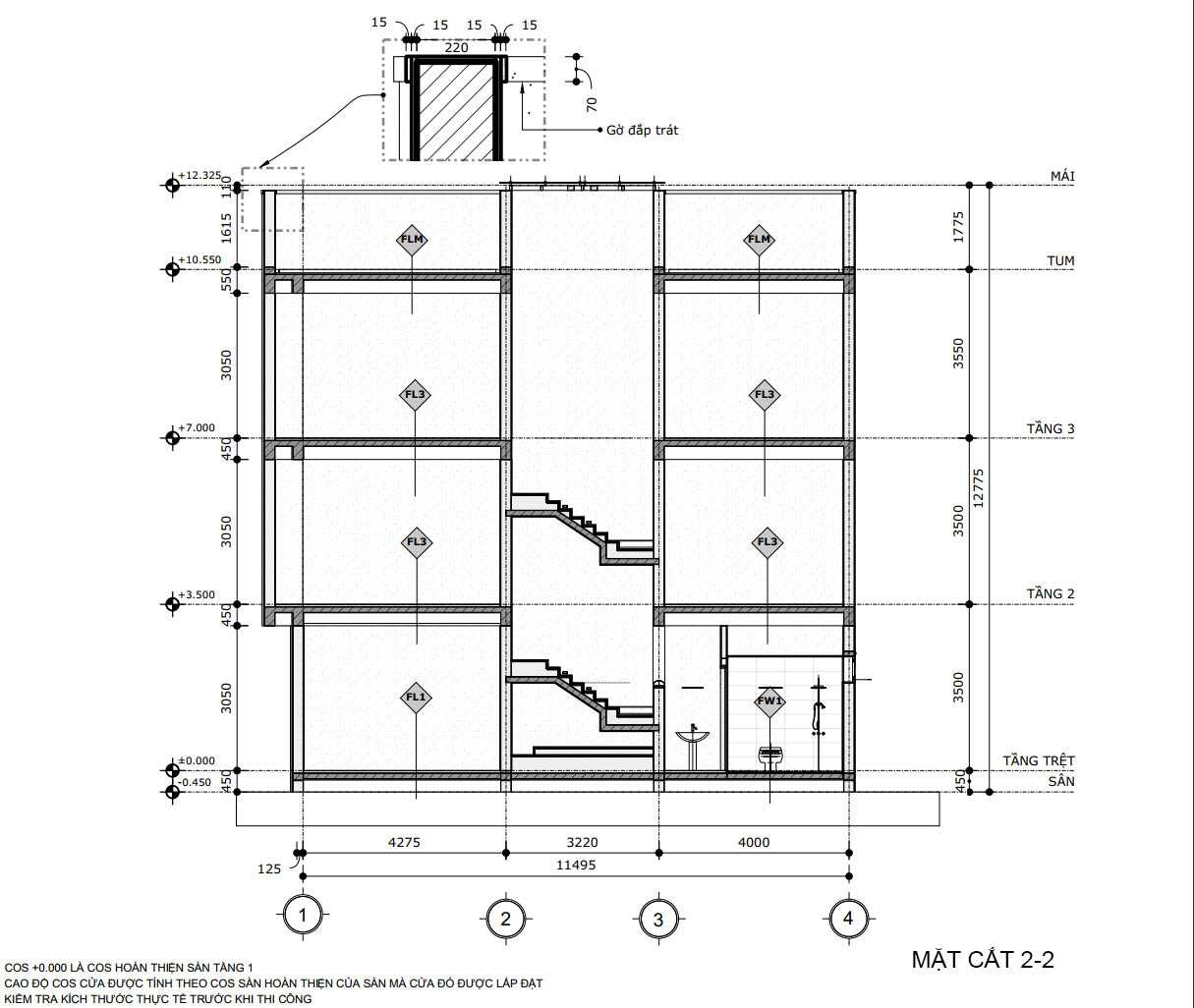

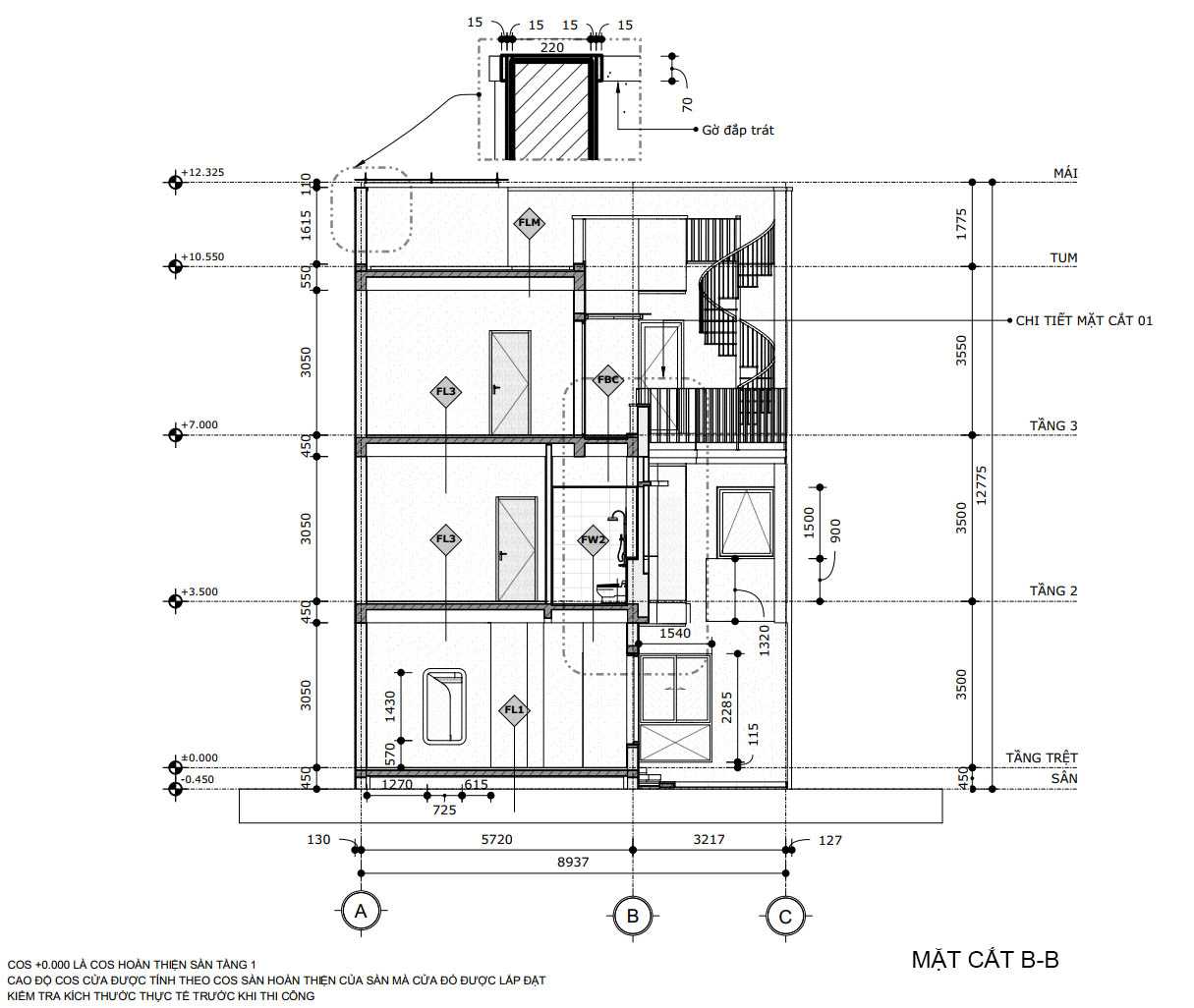

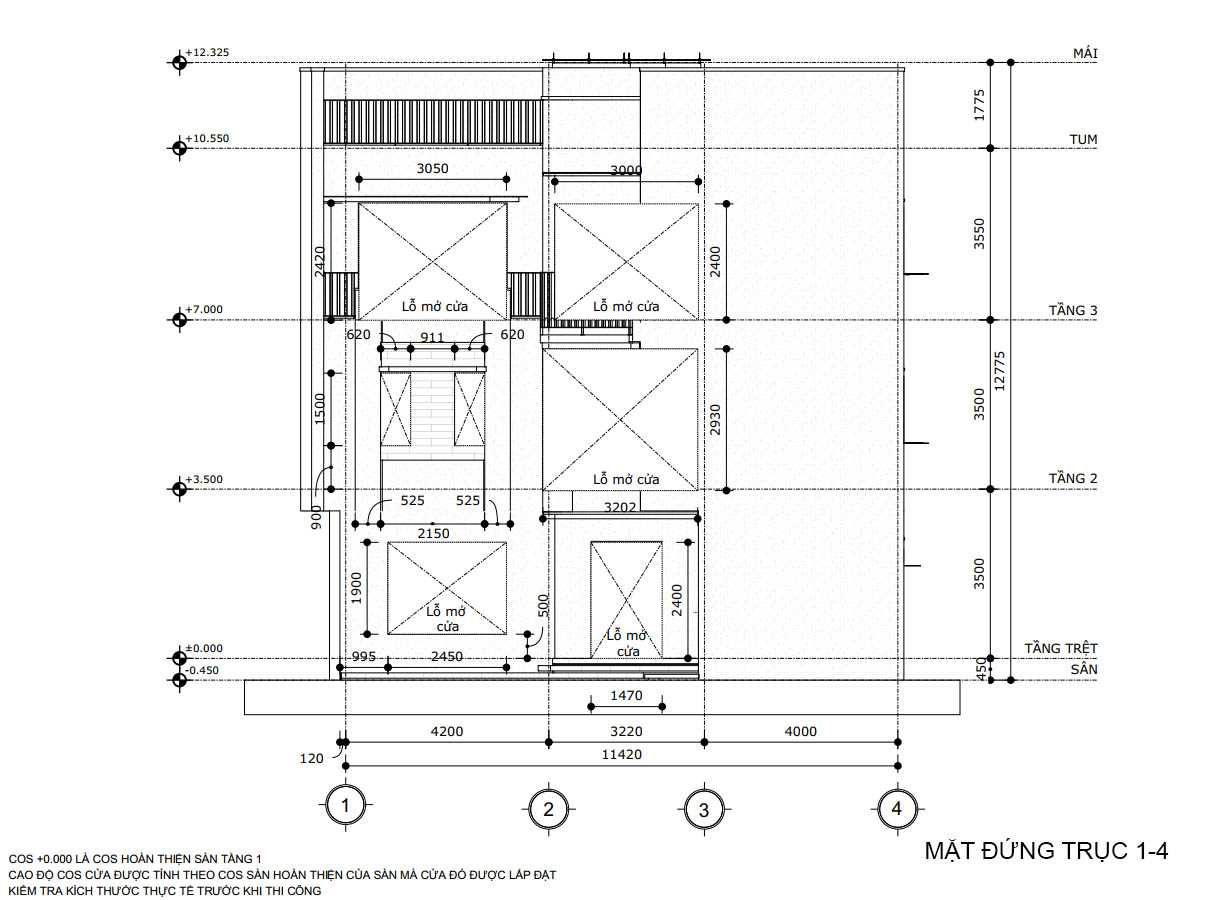

Phần các bản vẽ mặt đứng và mặt cắt

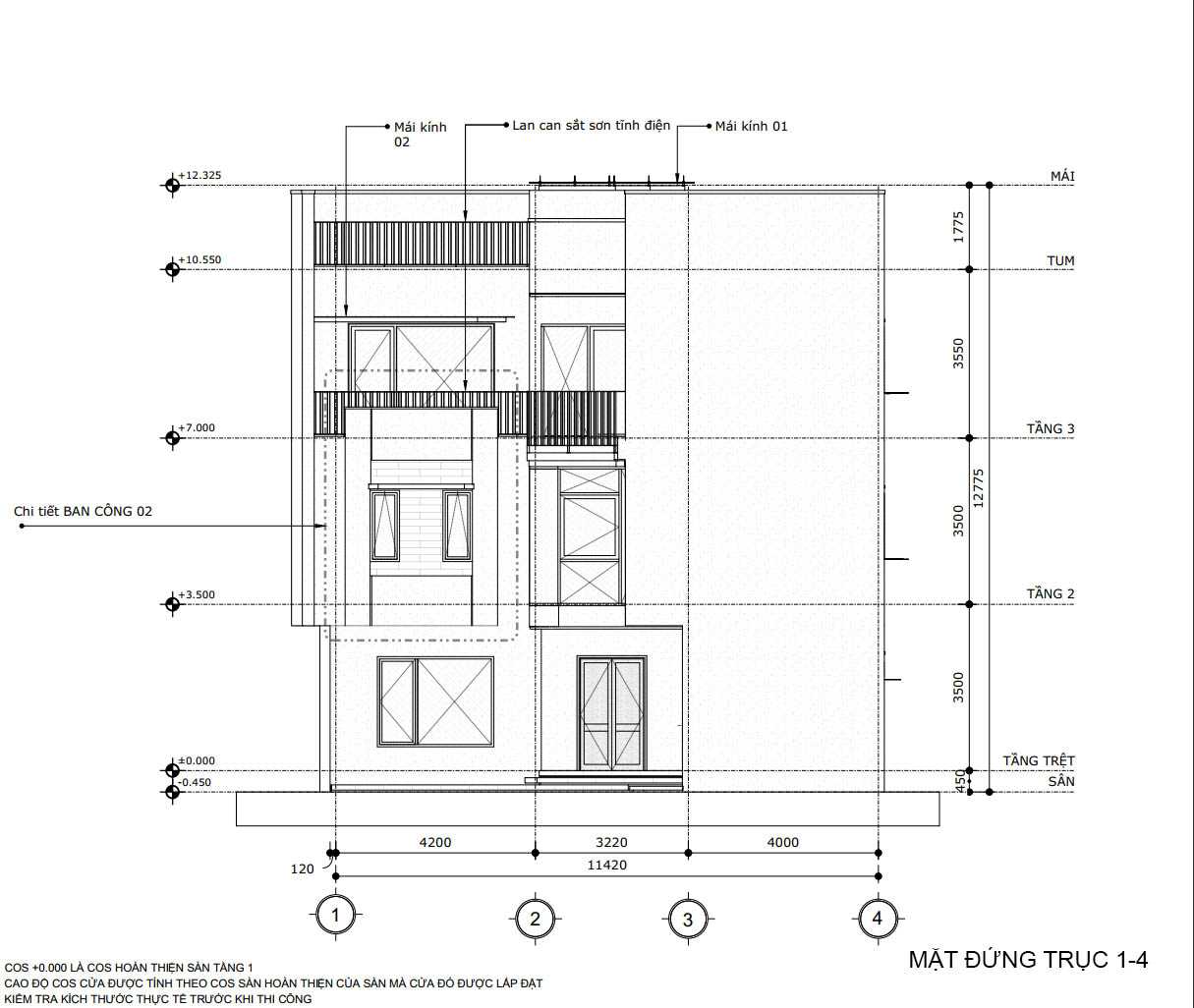

Bản vẽ nhà phố 3 tầng 100m2 9
