Bản vẽ nhà phố 4 tầng 65m2

Bạn đọc tham khảo bản vẽ kỹ thuật thi công cho nhà phố 65m2 xây 3 tầng 1 tum.

Kích thước: Mặt tiền 5,26m x chiều sâu 12,36m

phoi canh nha pho 65m2 4 tang2

phoi canh nha pho 65m2 4 tang1

phoi canh nha pho 65m2 4 tang3

phoi canh nha pho 65m2 4 tang4

phoi canh nha pho 65m2 4 tang5

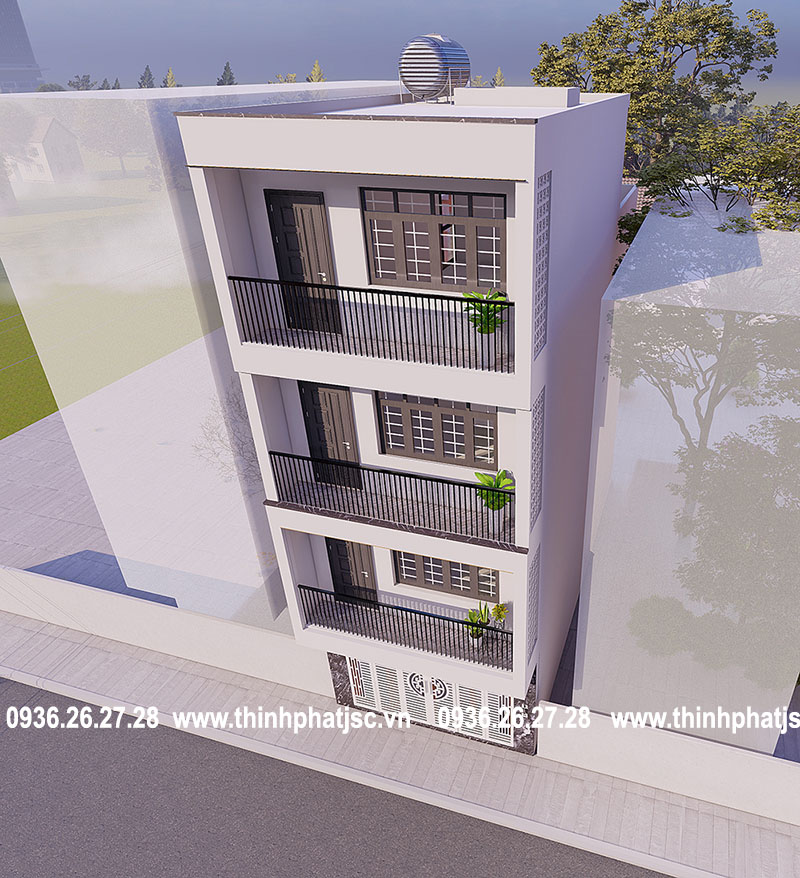

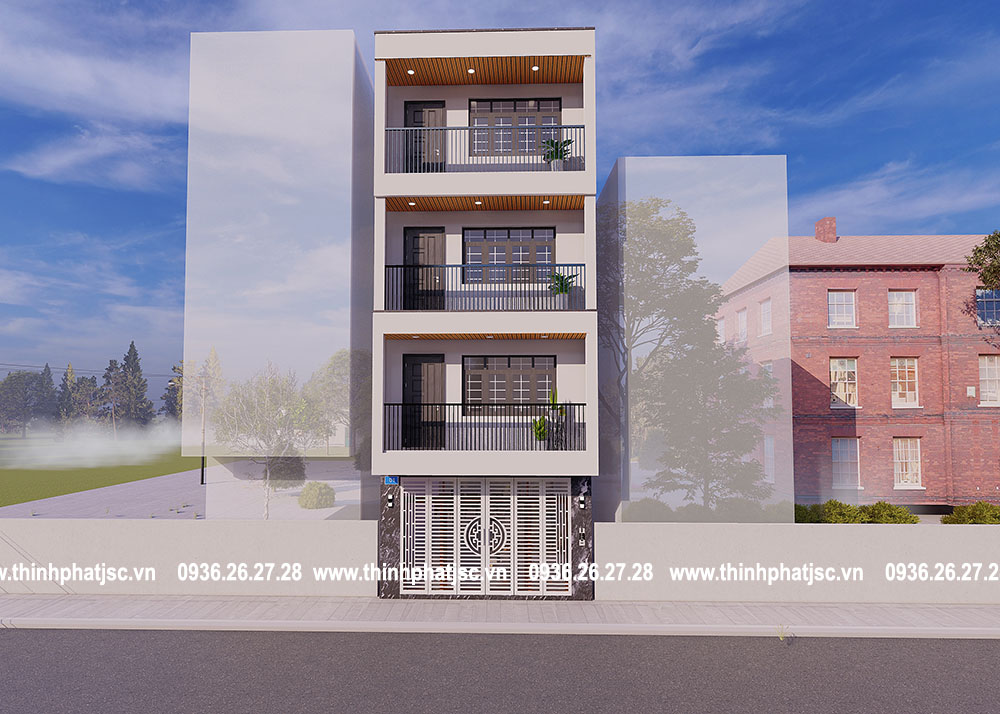

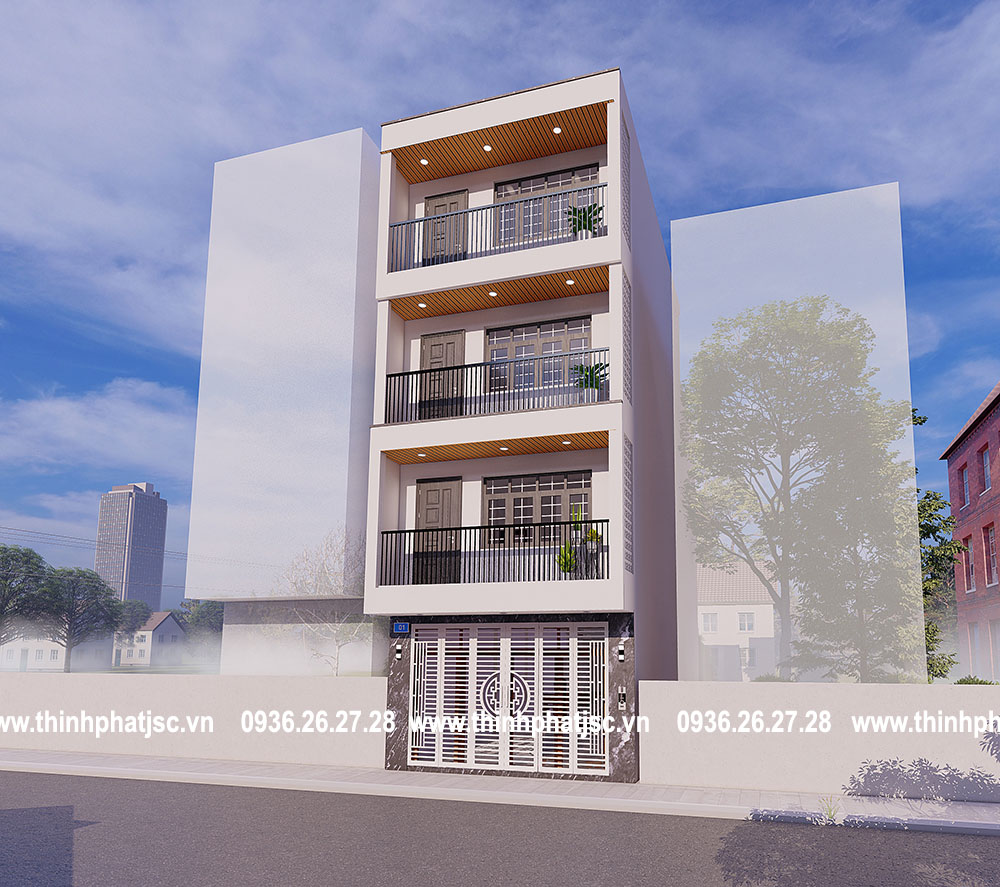

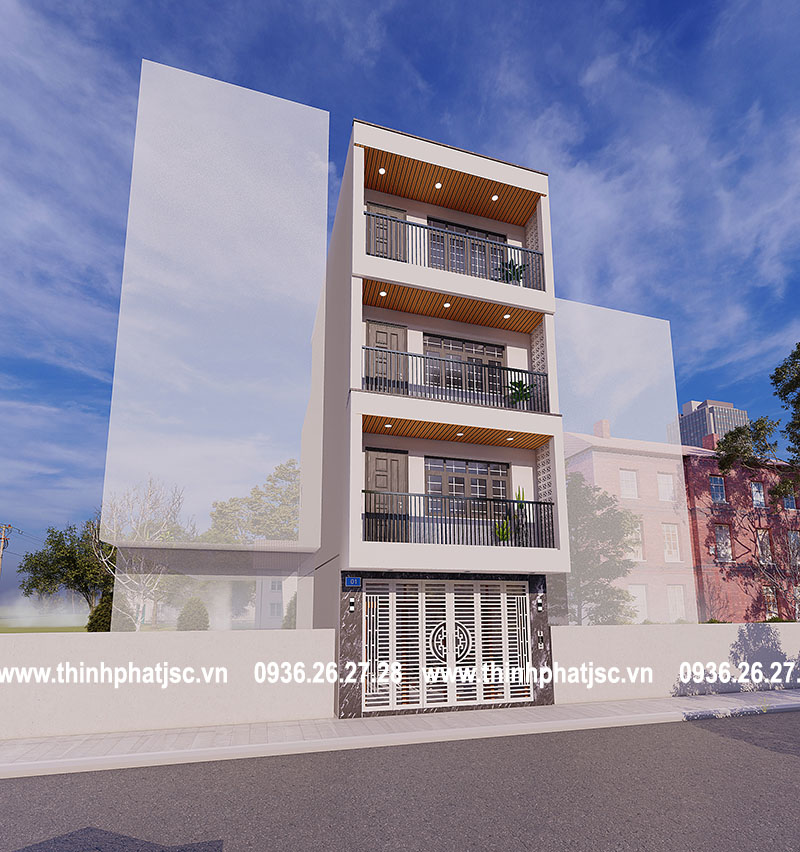

Thiết kế phối cảnh nhà phố 3,5 tầng, mặt tiền 5,25m

Phần bản vẽ kỹ thuật

ban ve nha pho 65m2 4 tang1

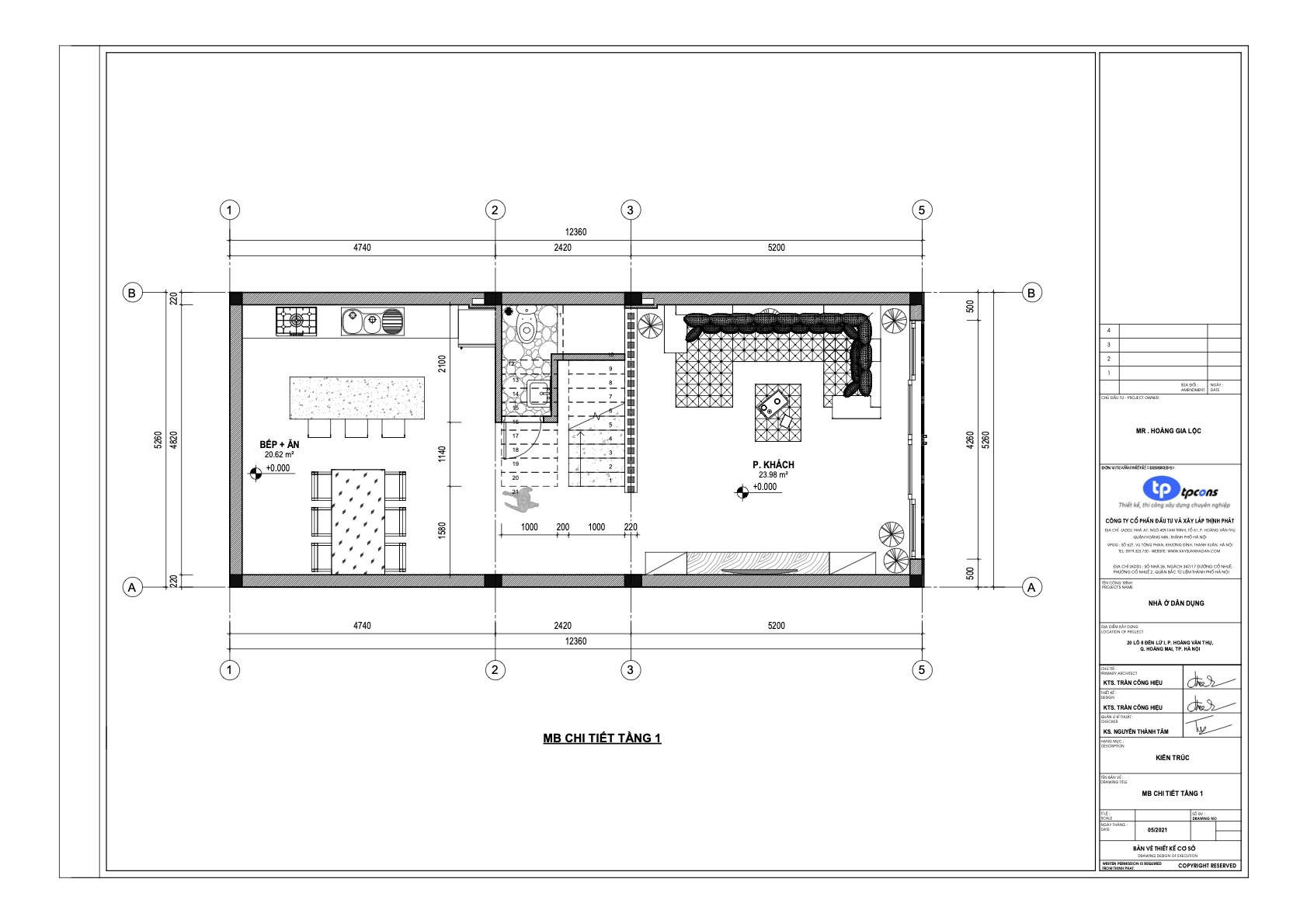

Mặt bằng tầng 1 thiết kế phòng khách, bếp ăn và vệ sinh bên dưới cầu thang bộ

ban ve nha pho 65m2 4 tang2ban ve nha pho 65m2 4 tang3

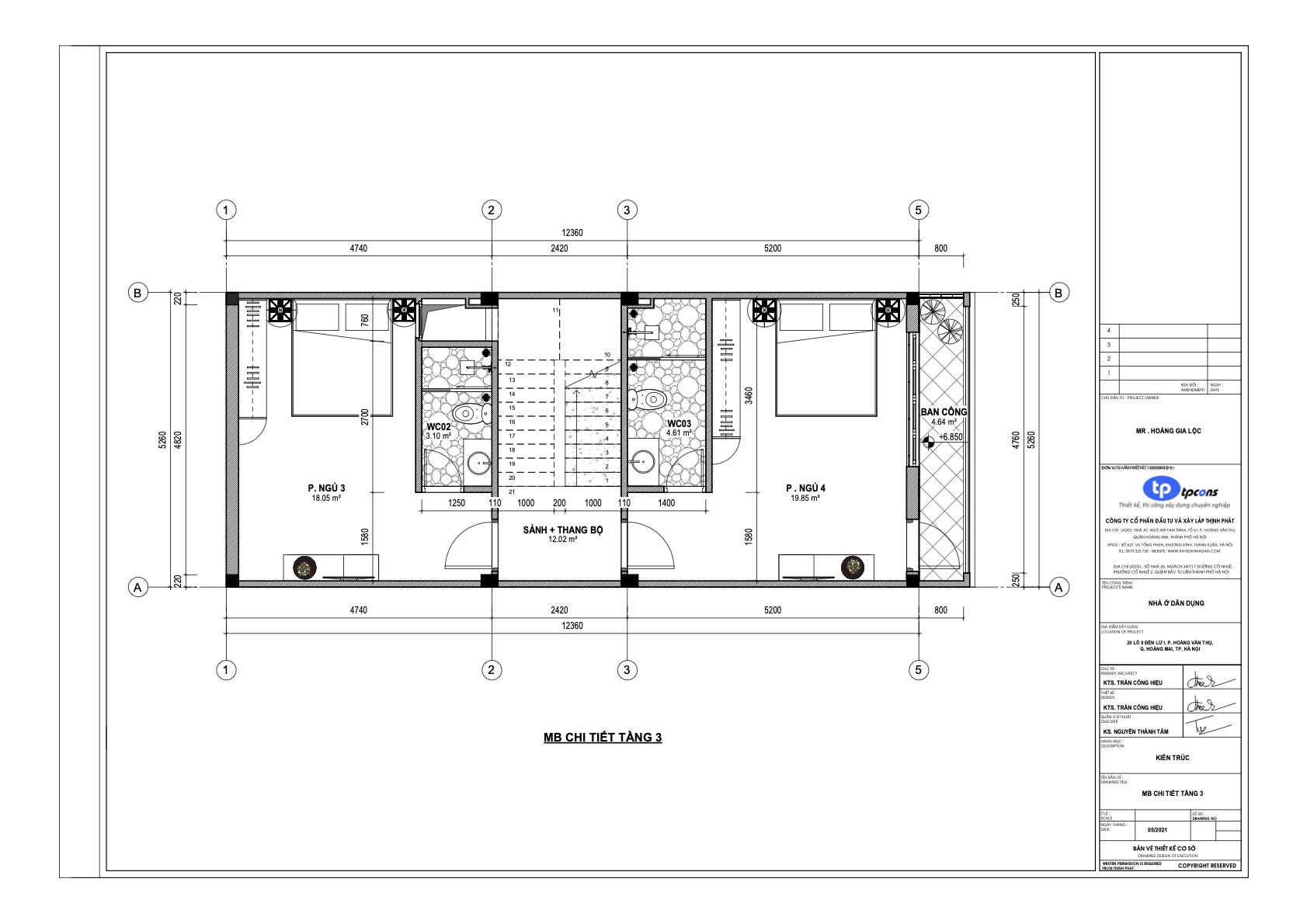

Mặt bằng tầng 2,3 bố trí 2 phòng ngủ khép kín. Phòng ngủ lớn bố trí phía mặt tiền có ban công rộng thoáng.

 ban ve nha pho 65m2 4 tang4

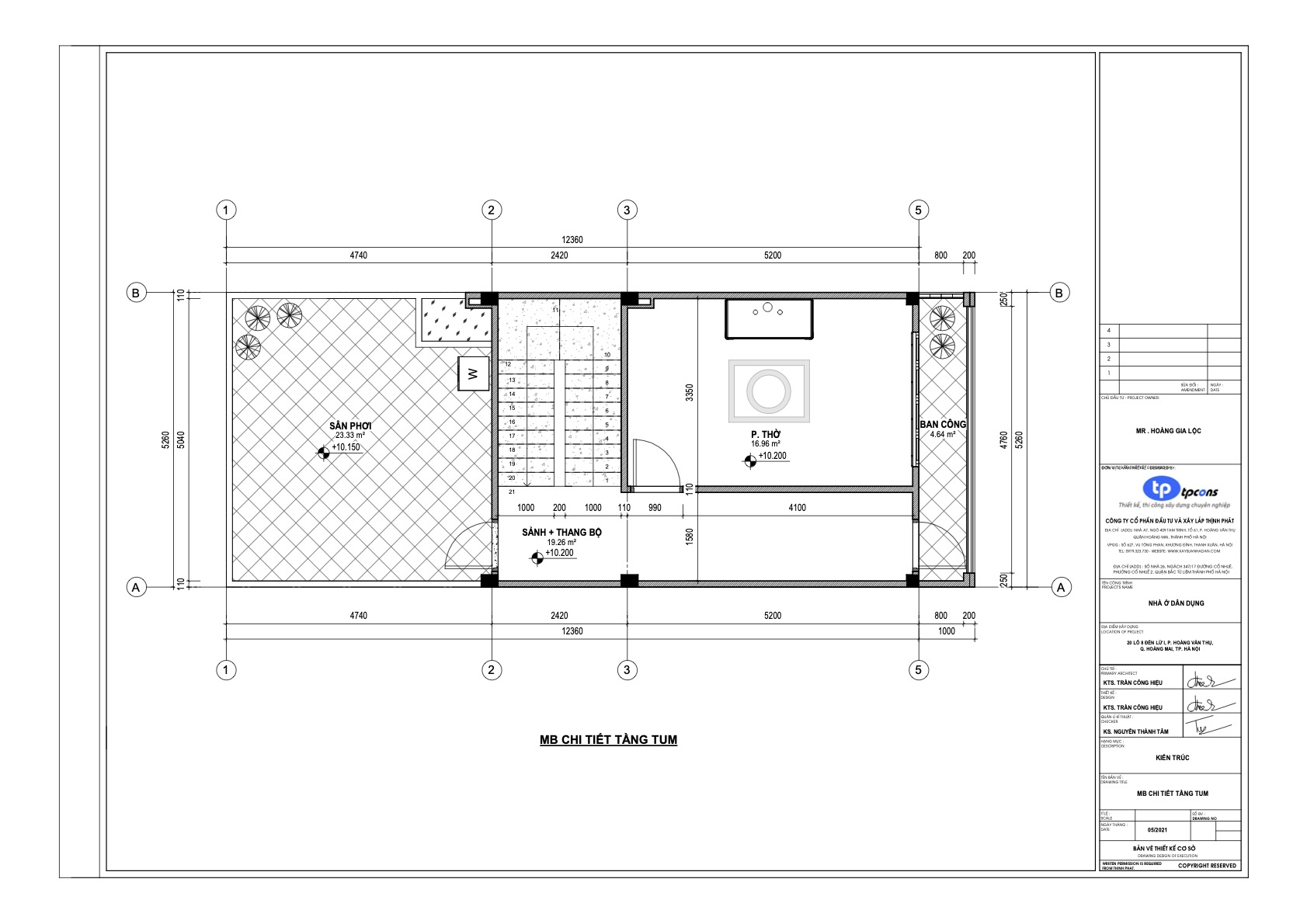

Mặt bằng tầng tum bố trí phòng thờ phía mặt tiền và sân phơi phía sau

ban ve nha pho 65m2 4 tang5

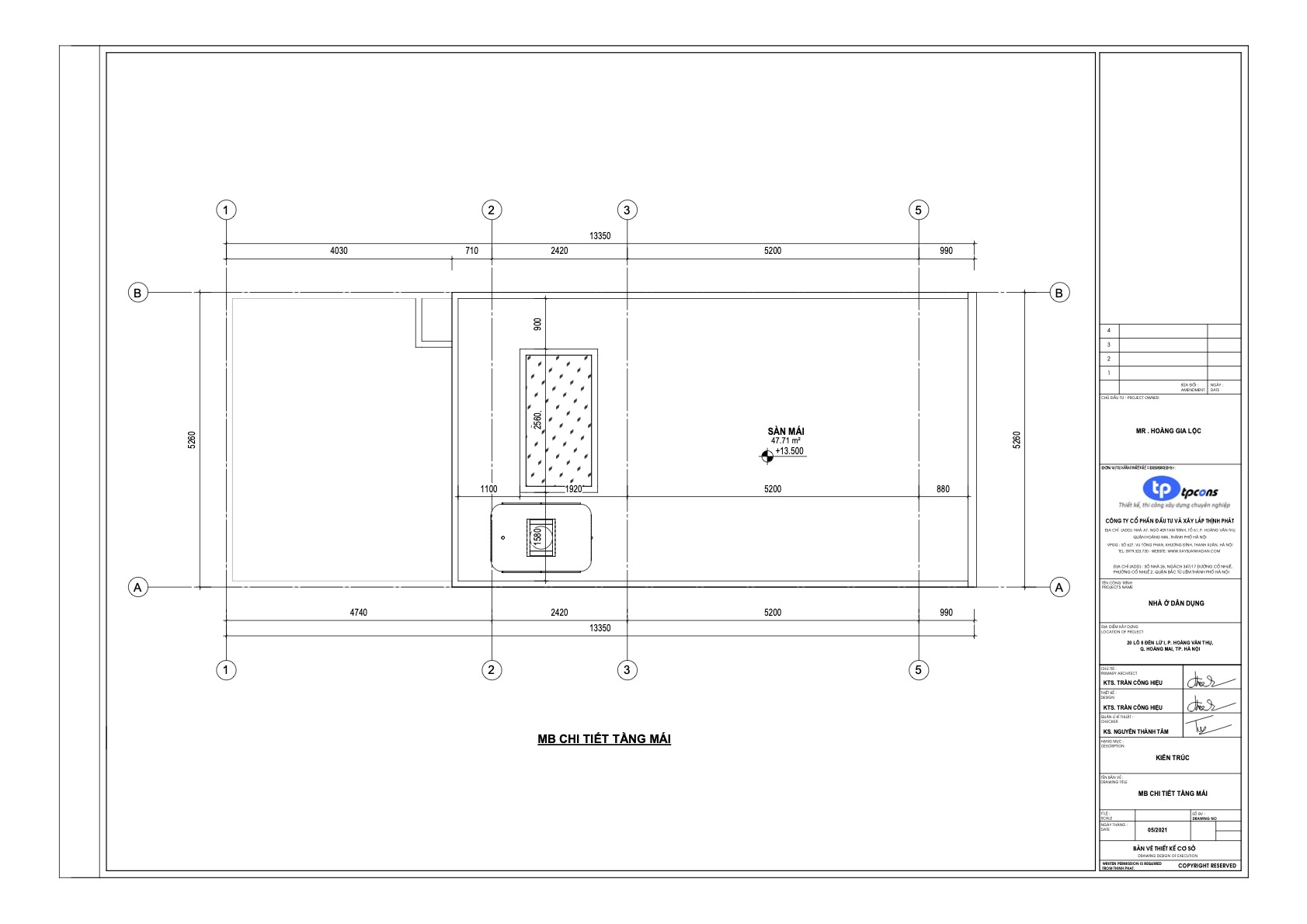

Mặt bằng tầng mái

ban ve nha pho 65m2 4 tang6ban ve nha pho 65m2 4 tang7

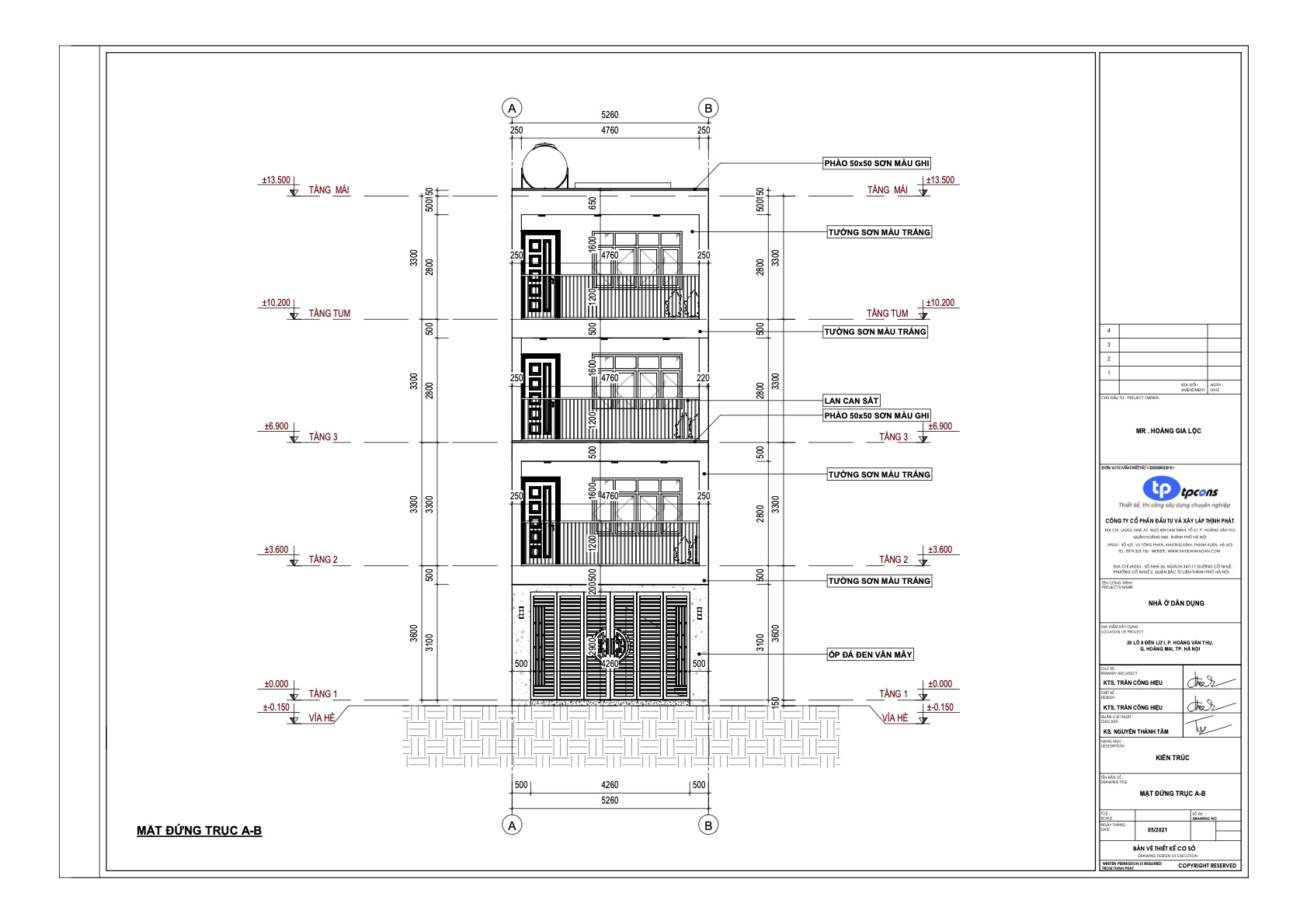

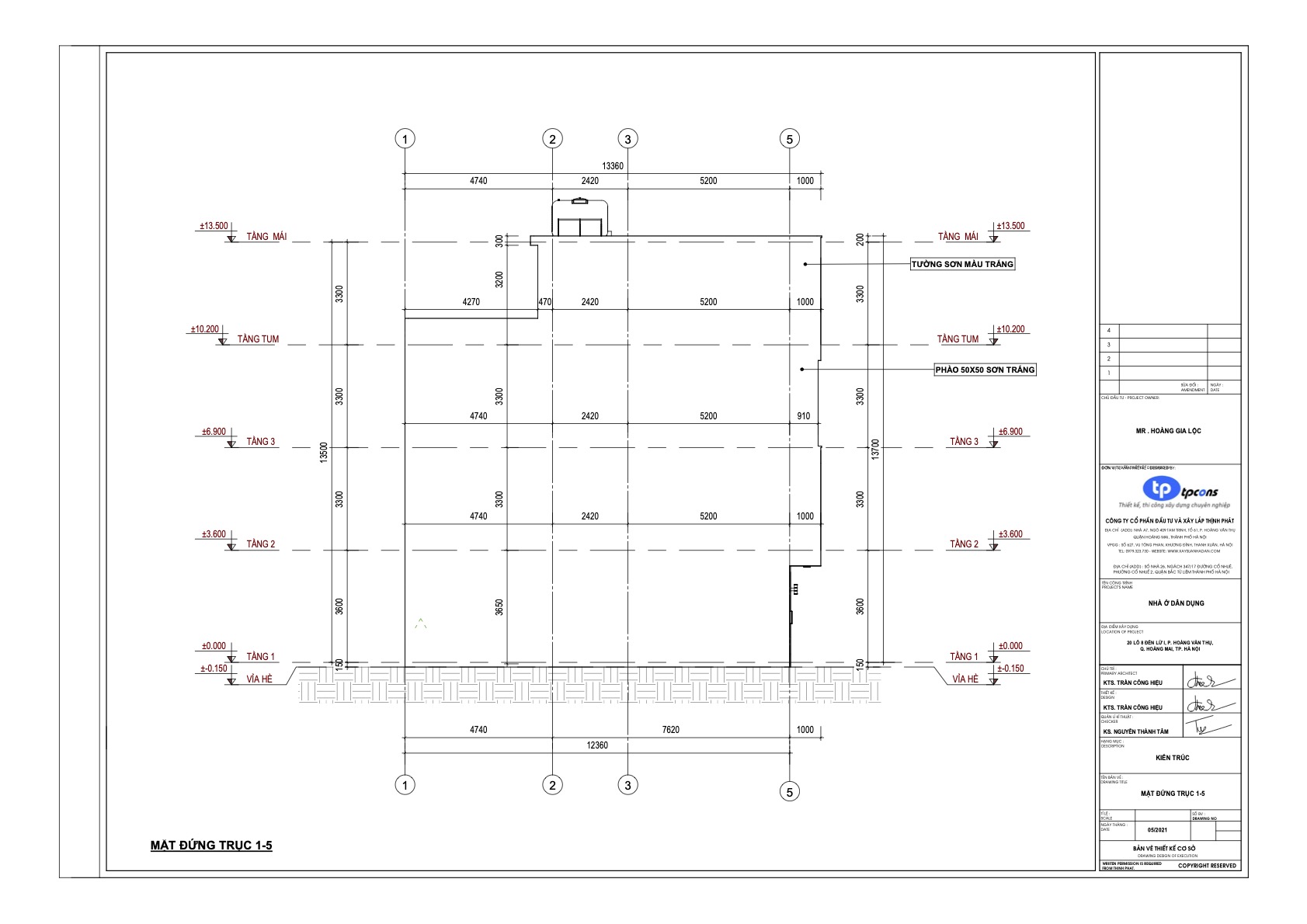

Các bản vẽ chi tiết mặt đứng

ban ve nha pho 65m2 4 tang8

ban ve nha pho 65m2 4 tang9

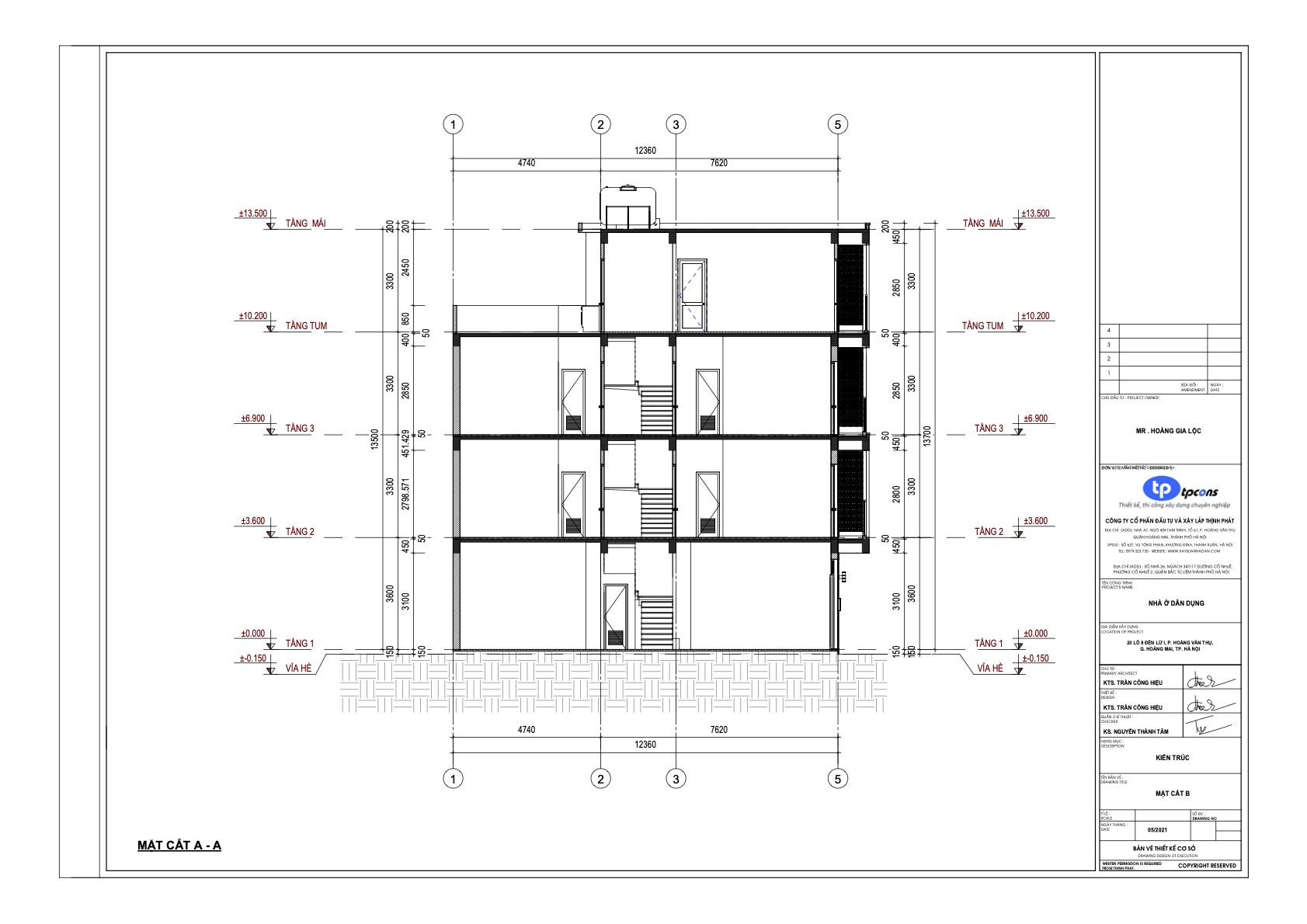

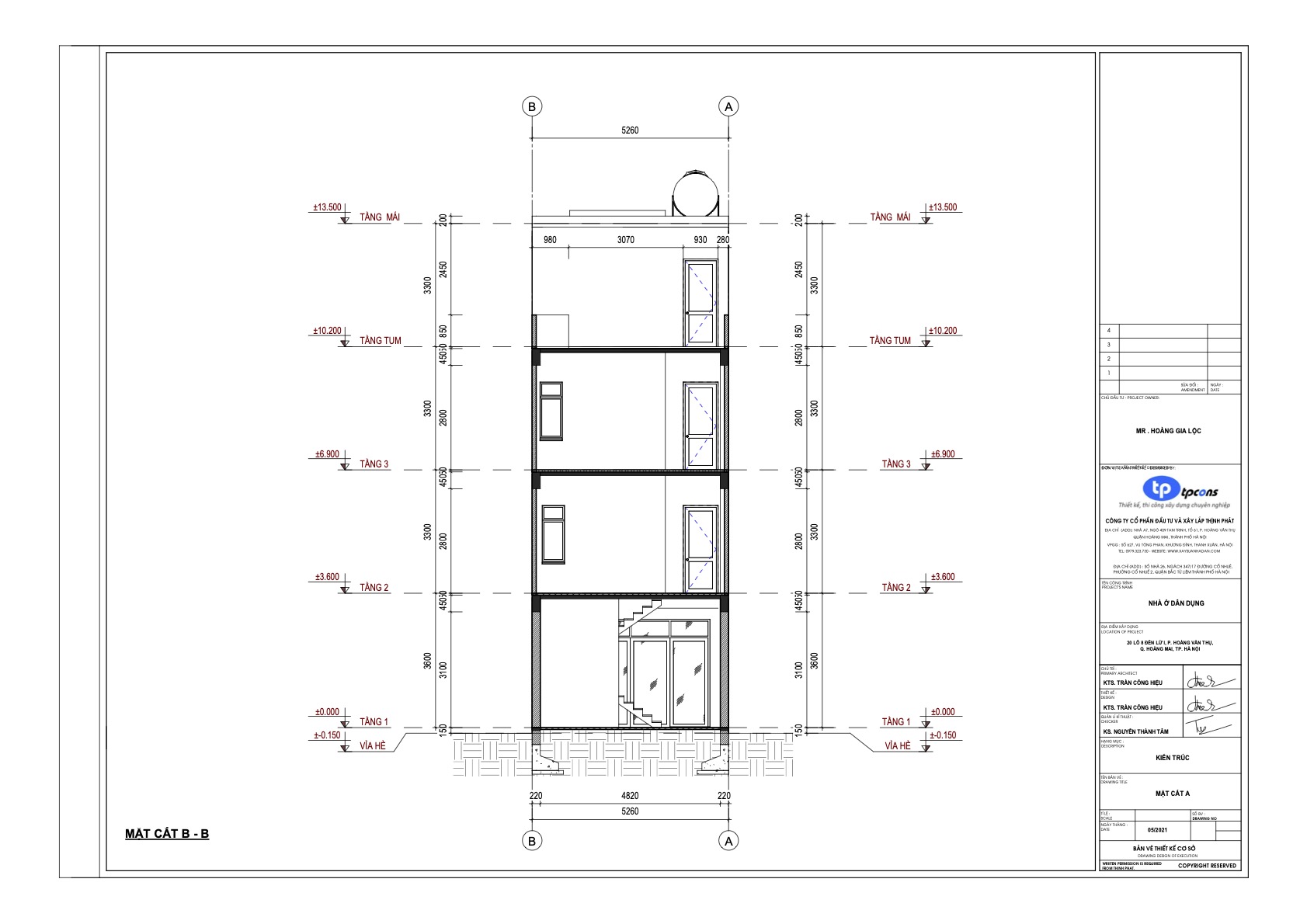

Các bản vẽ mặt cắt



Quý khách hàng quan tâm đến thiết kế và chi phí xây nhà trọn gói tại Hà Nội hoặc tham khảo Hồ sơ bản vẽ đầy đủ thiết kế nhà phố 3 tầng 1 tum diện tích 65m2, mặt tiền 5,2m vui lòng liên hệ qua Điện thoại/ Zalo 0936262728 để được tư vấn miễn phí!
