Bản vẽ thiết kế nhà phố 50m2 3 tầng 1 tum
02/10/2024
168
Bản vẽ thiết kế nhà phố hiện đại trên diện tích đất 50m2 tại Vân Canh, Hoài Đức, Hà Nội. Kích thước mặt tiền 3,83m, quy mô xây dựng 3 tầng 1 tum.
Phần 1: Bản vẽ thiết kế mặt bằng công năng

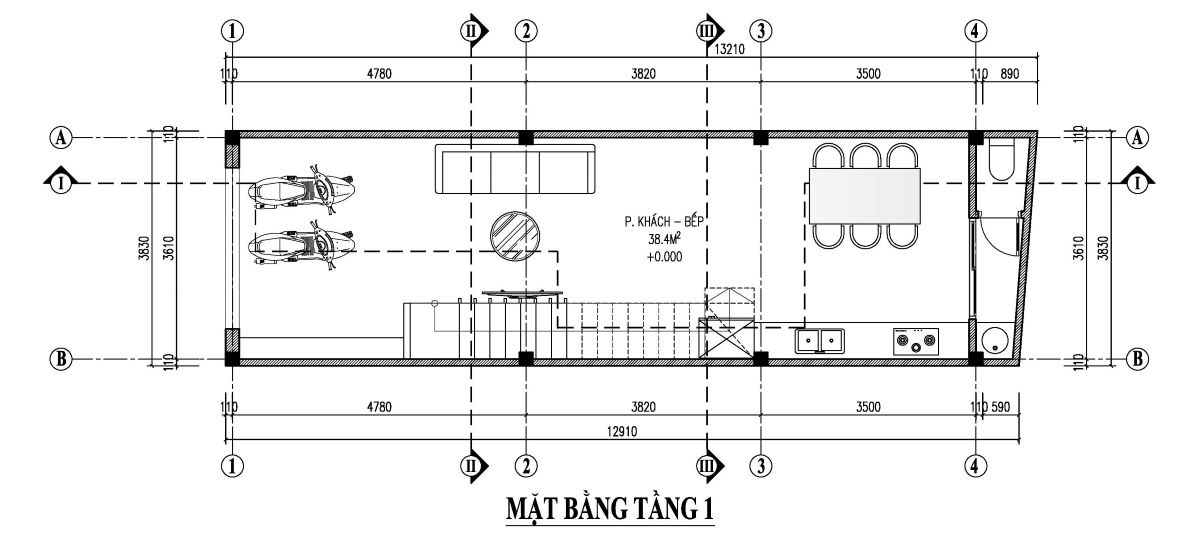

Mặt bằng tầng 1 bố trí khu để xe máy phía trước, không gian phòng khách + bếp ăn rộng 38,4 m2 và một nhà vệ sinh nhỏ nằm bên ngoài ô giếng trời phía sau nhà.

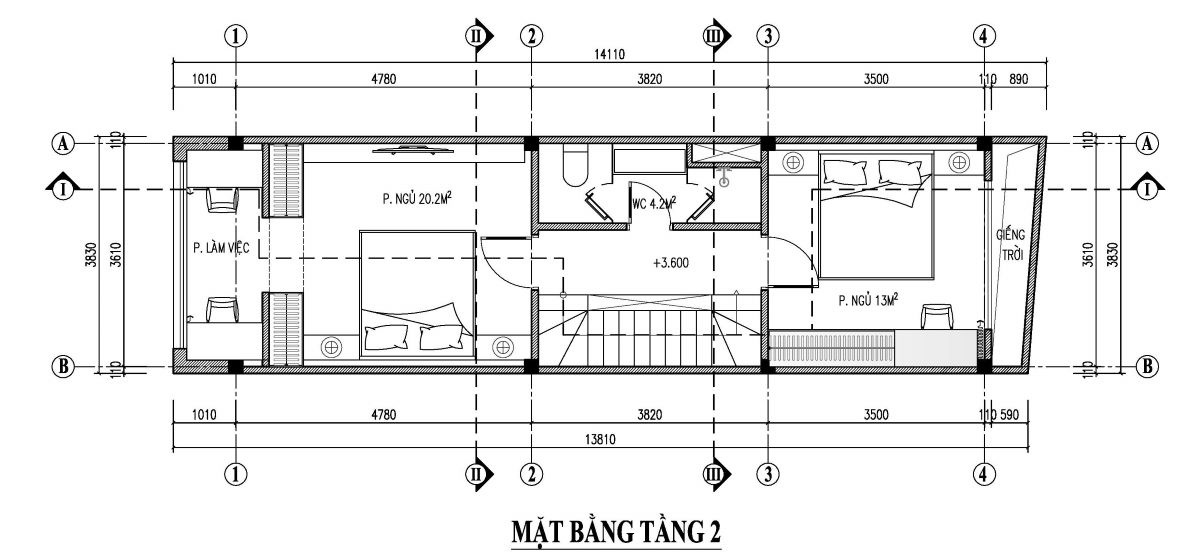

Mặt bằng tầng 2 bố trí 2 phòng ngủ sử dụng chung một WC. Phòng ngủ lớn đặt phía ngoài có thiết kế một không gian làm việc nhìn ra cửa sổ lớn mặt tiền.

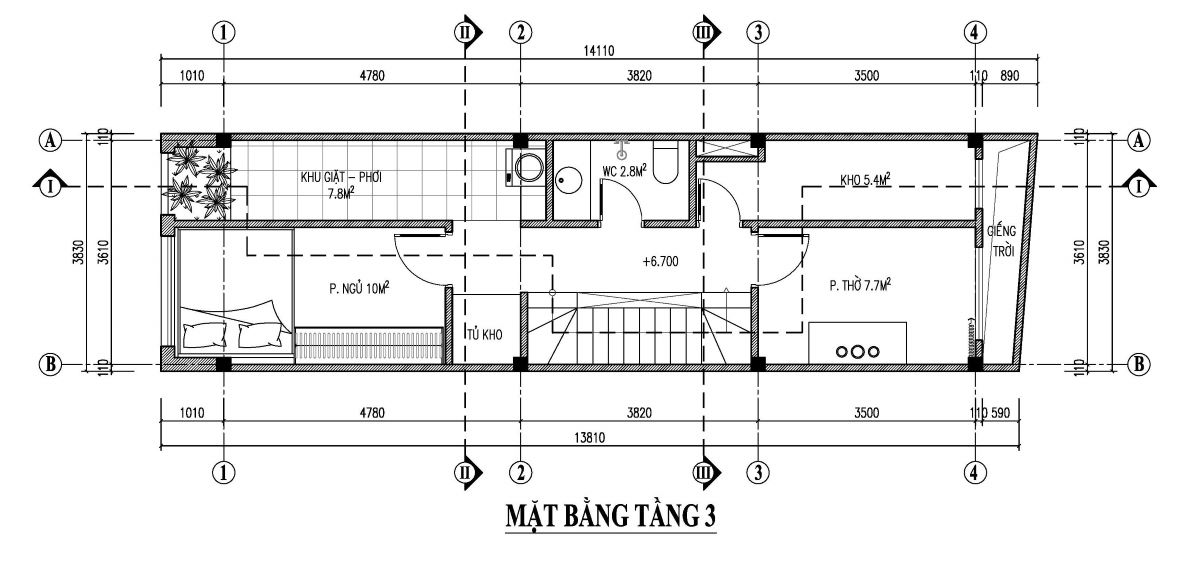

Mặt bằng tầng 3 thiết kế một phòng ngủ nhỏ, một phòng thờ, kho, WC và khu giặt phơi

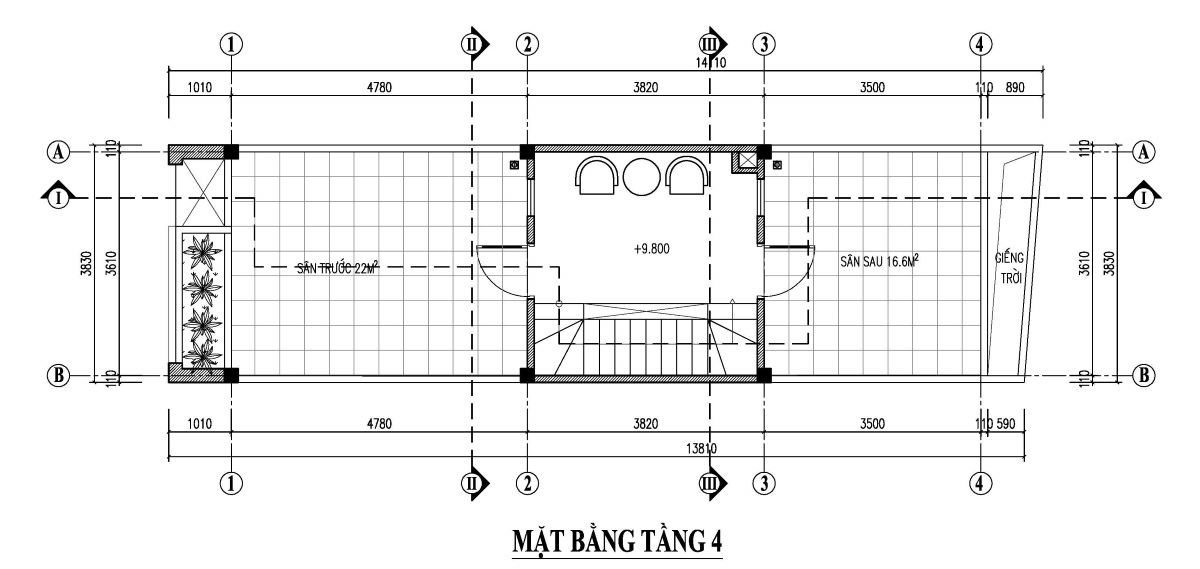

Mặt bằng tầng tum

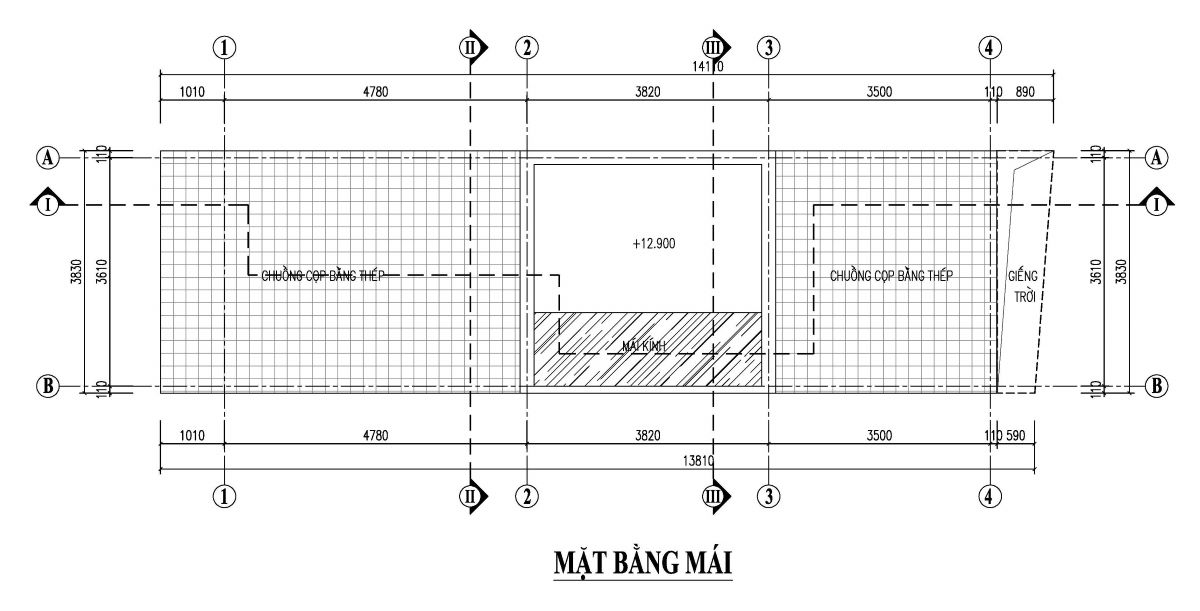

Bản vẽ mặt bằng tầng mái

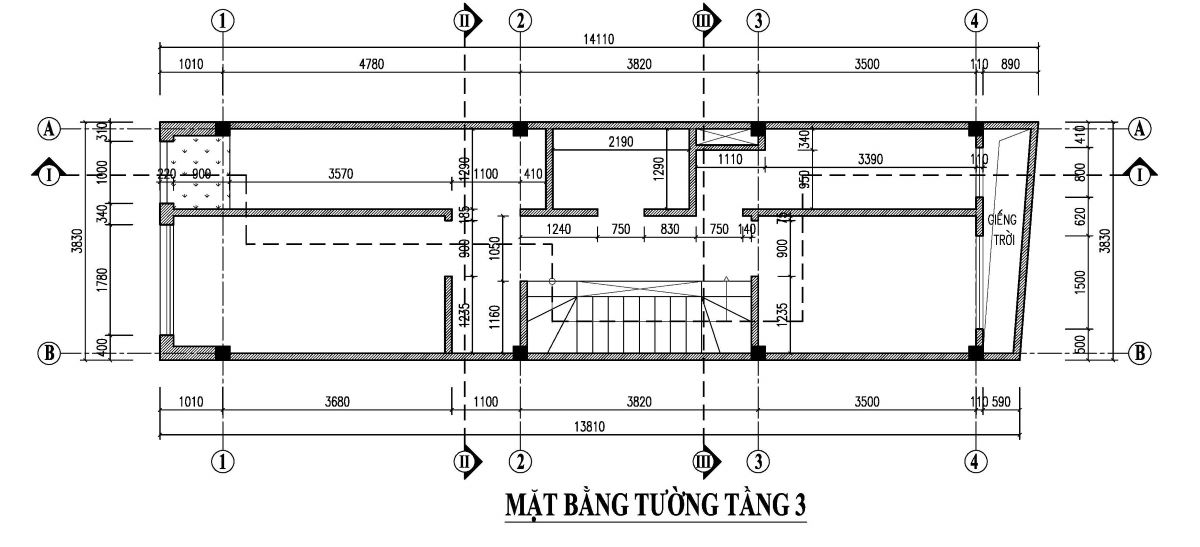

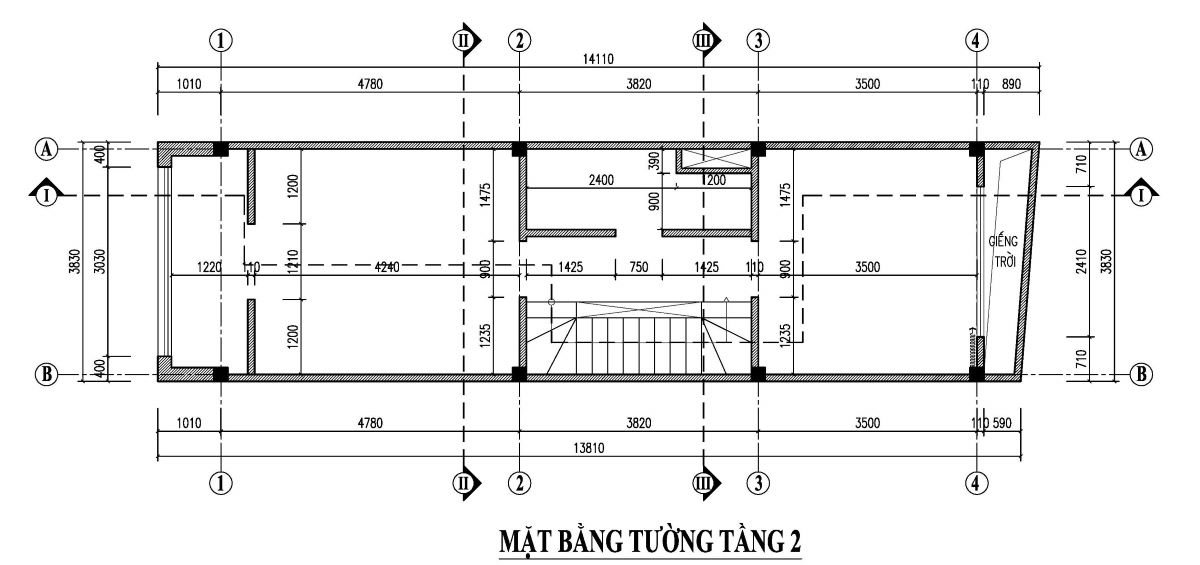

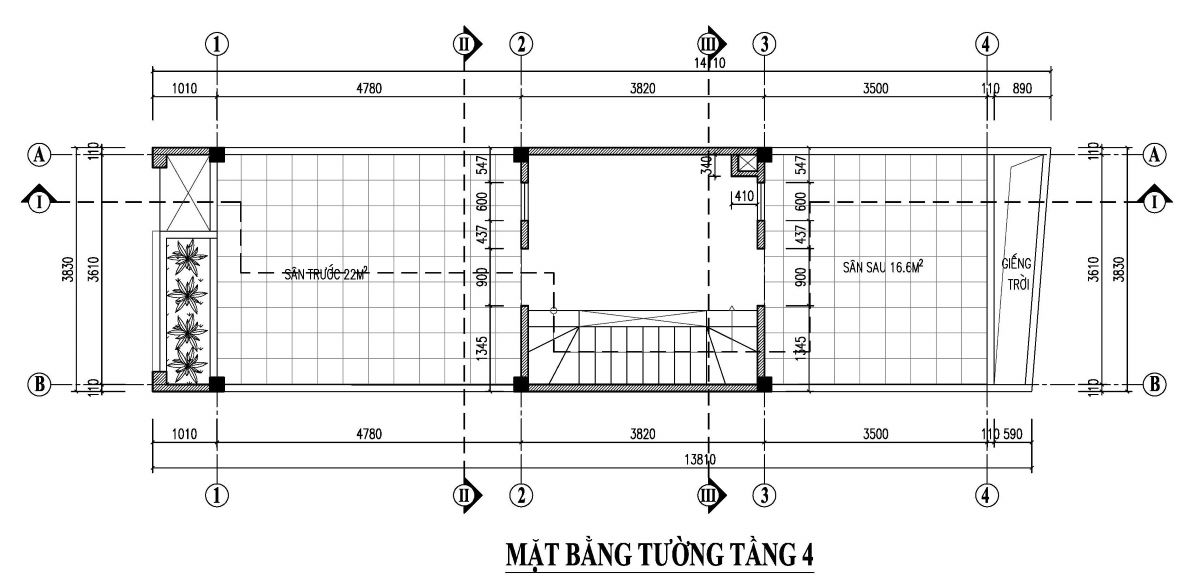

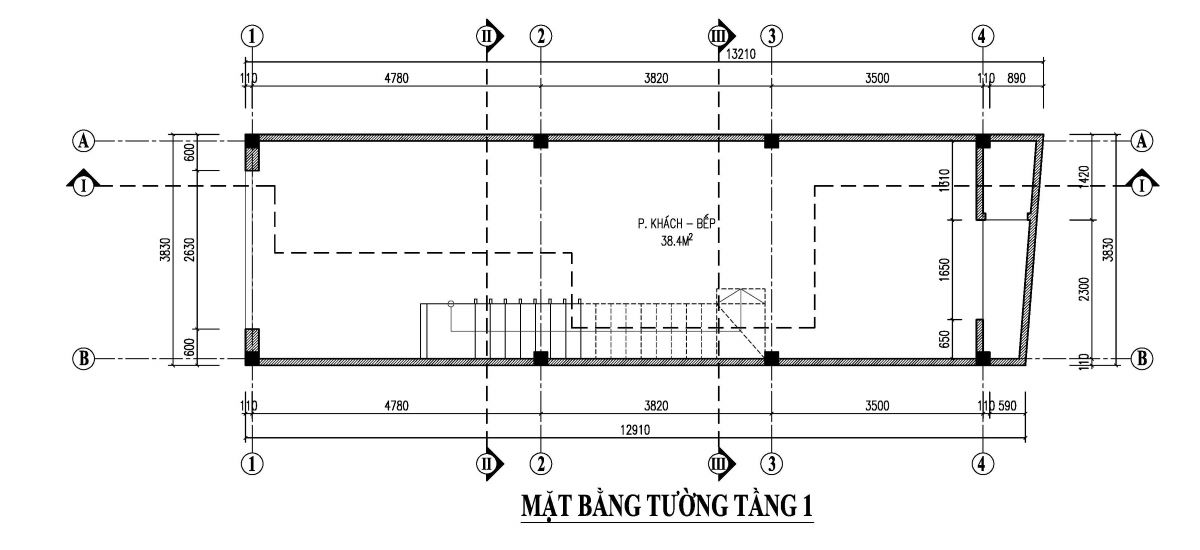

Phần 2: Các bản vẽ mặt bằng tường xây

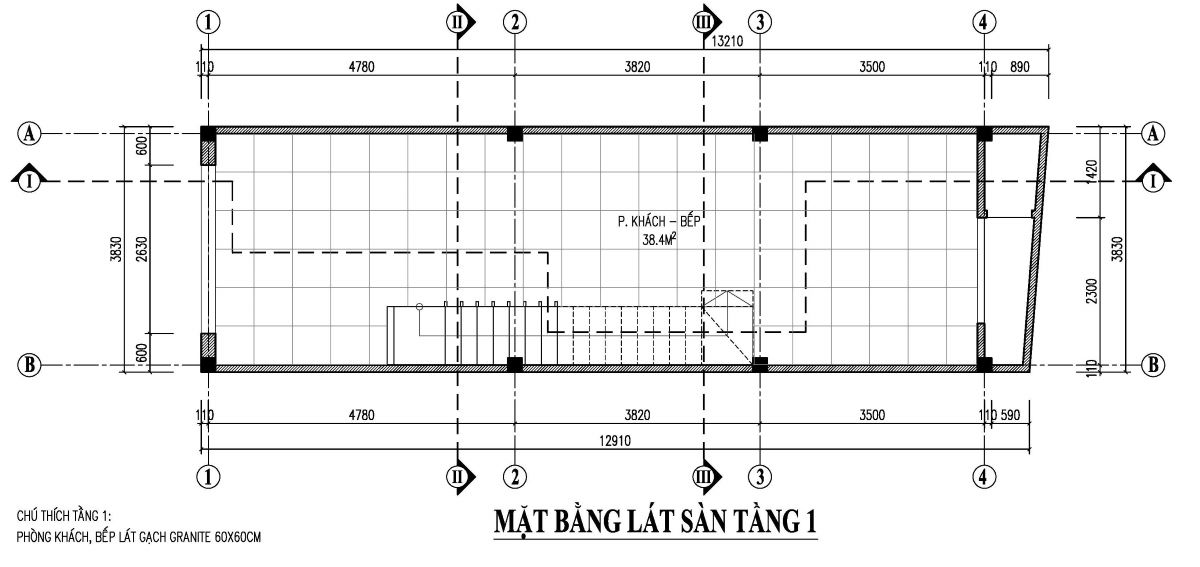

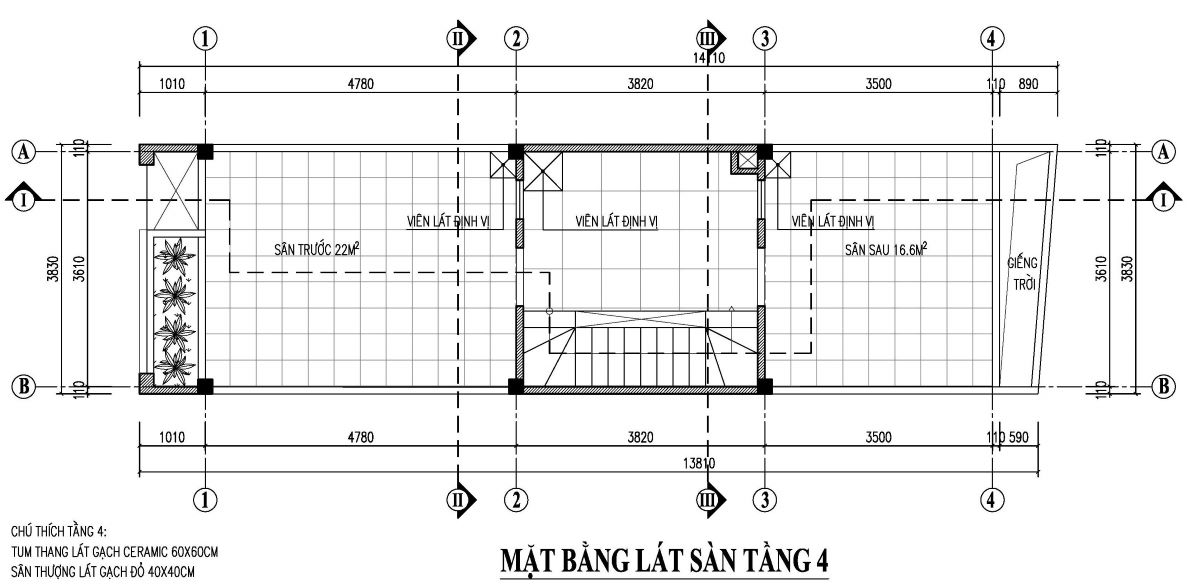

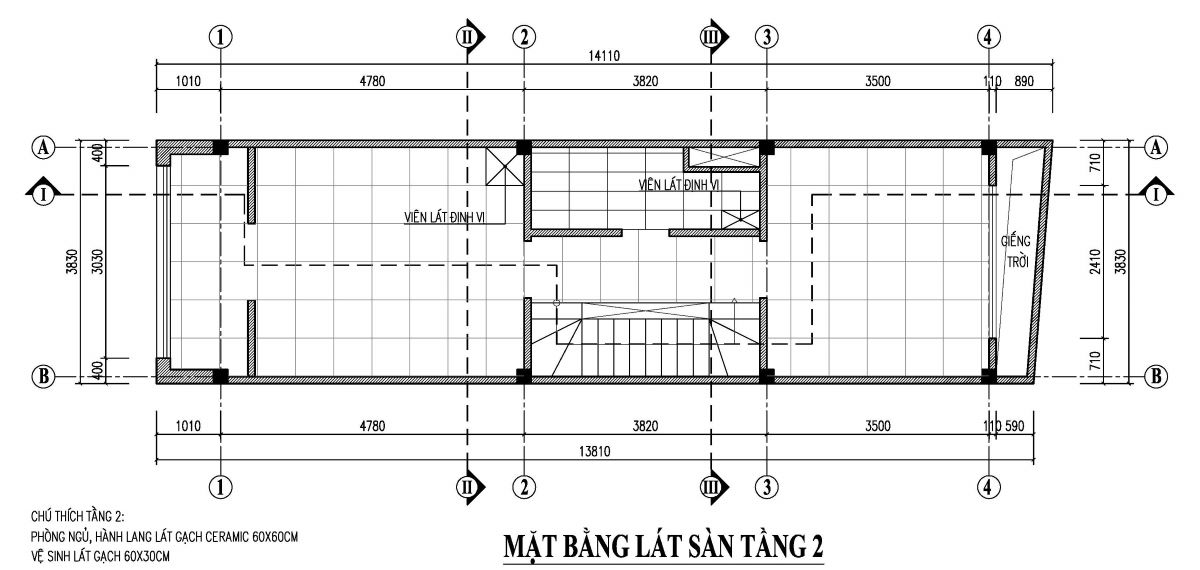

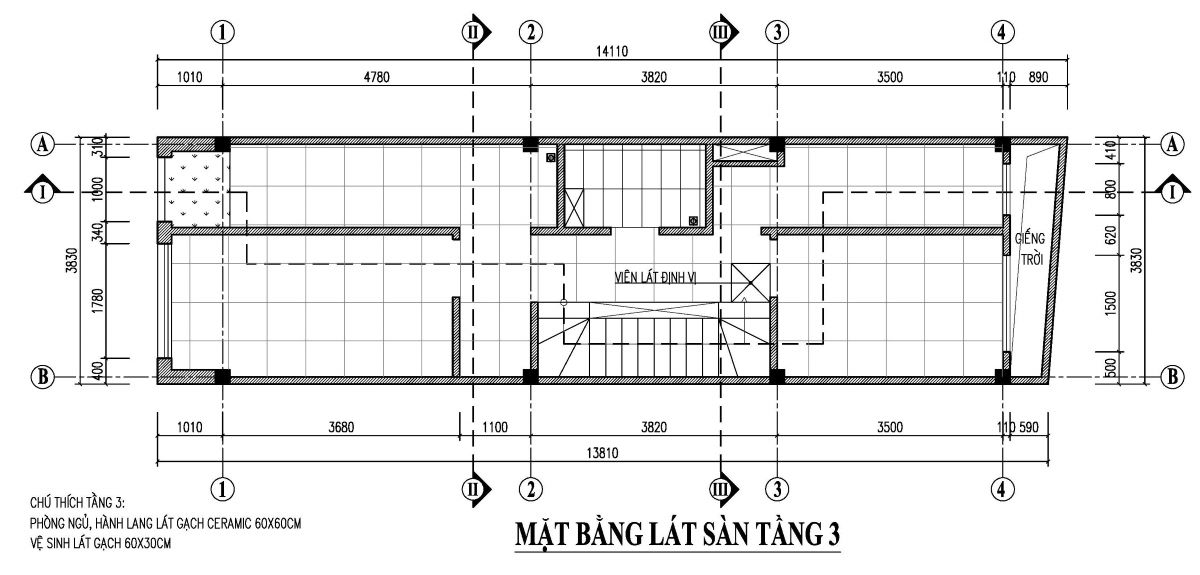

Phần 3: Các bản vẽ mặt bằng lát sàn

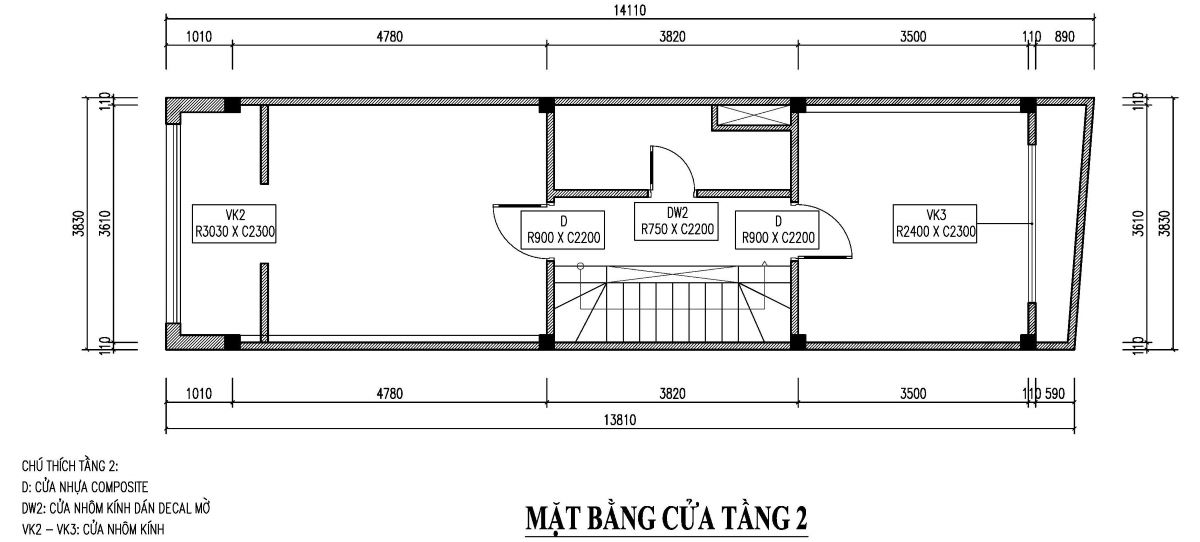

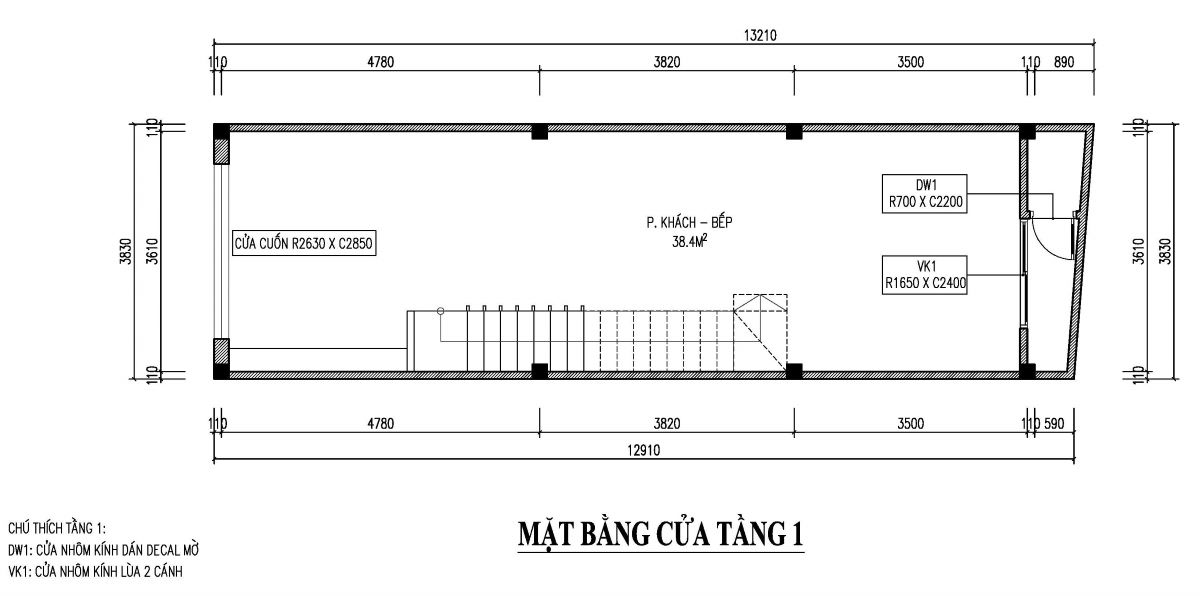

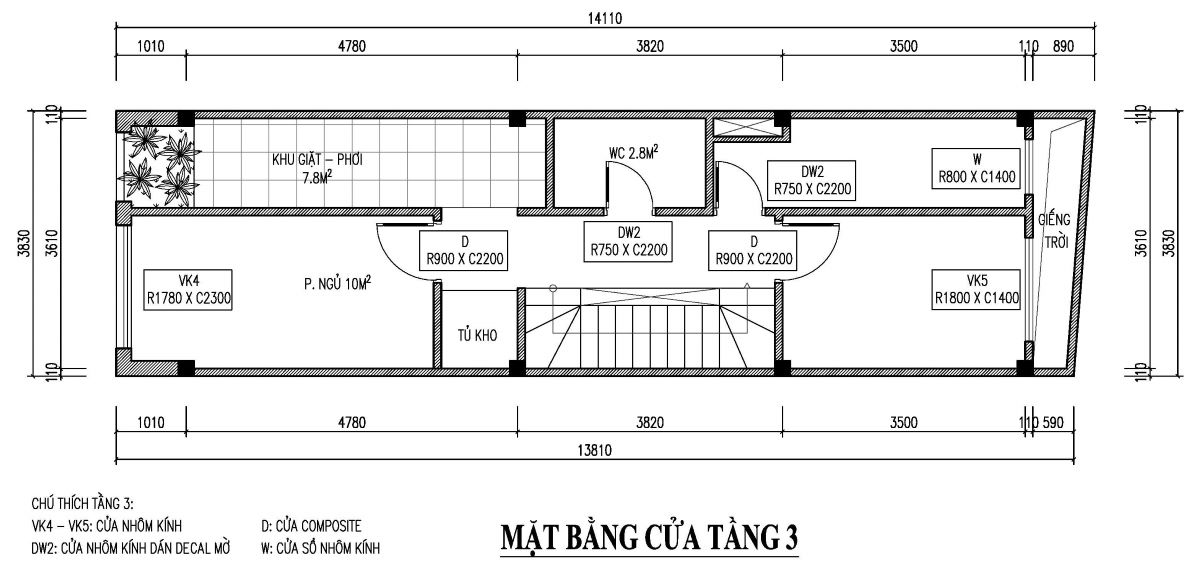

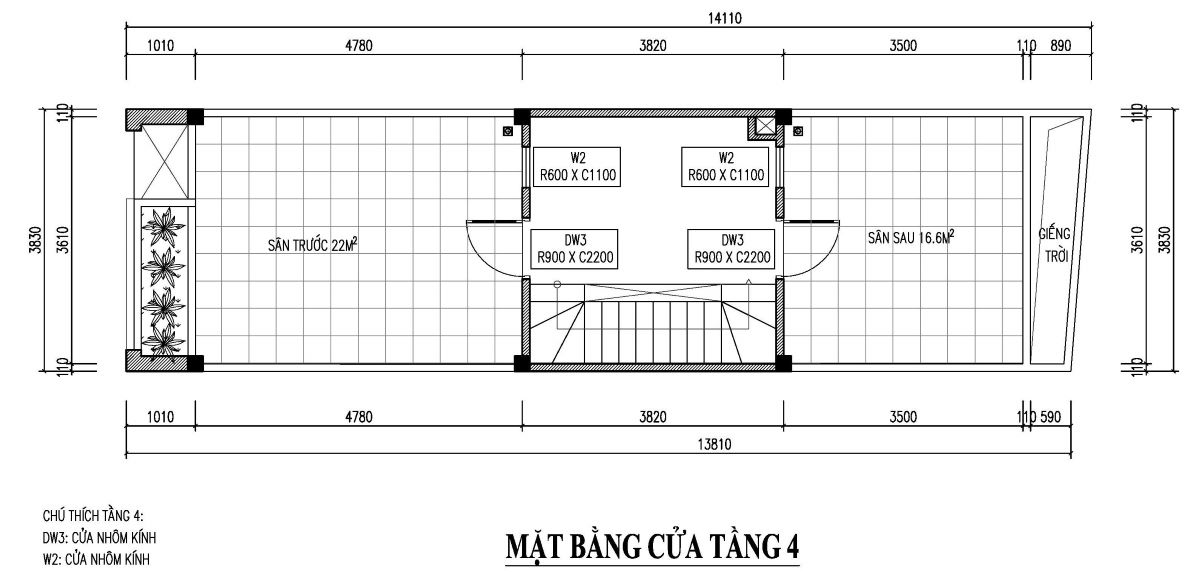

Phần 4: Bản vẽ mặt bằng cửa

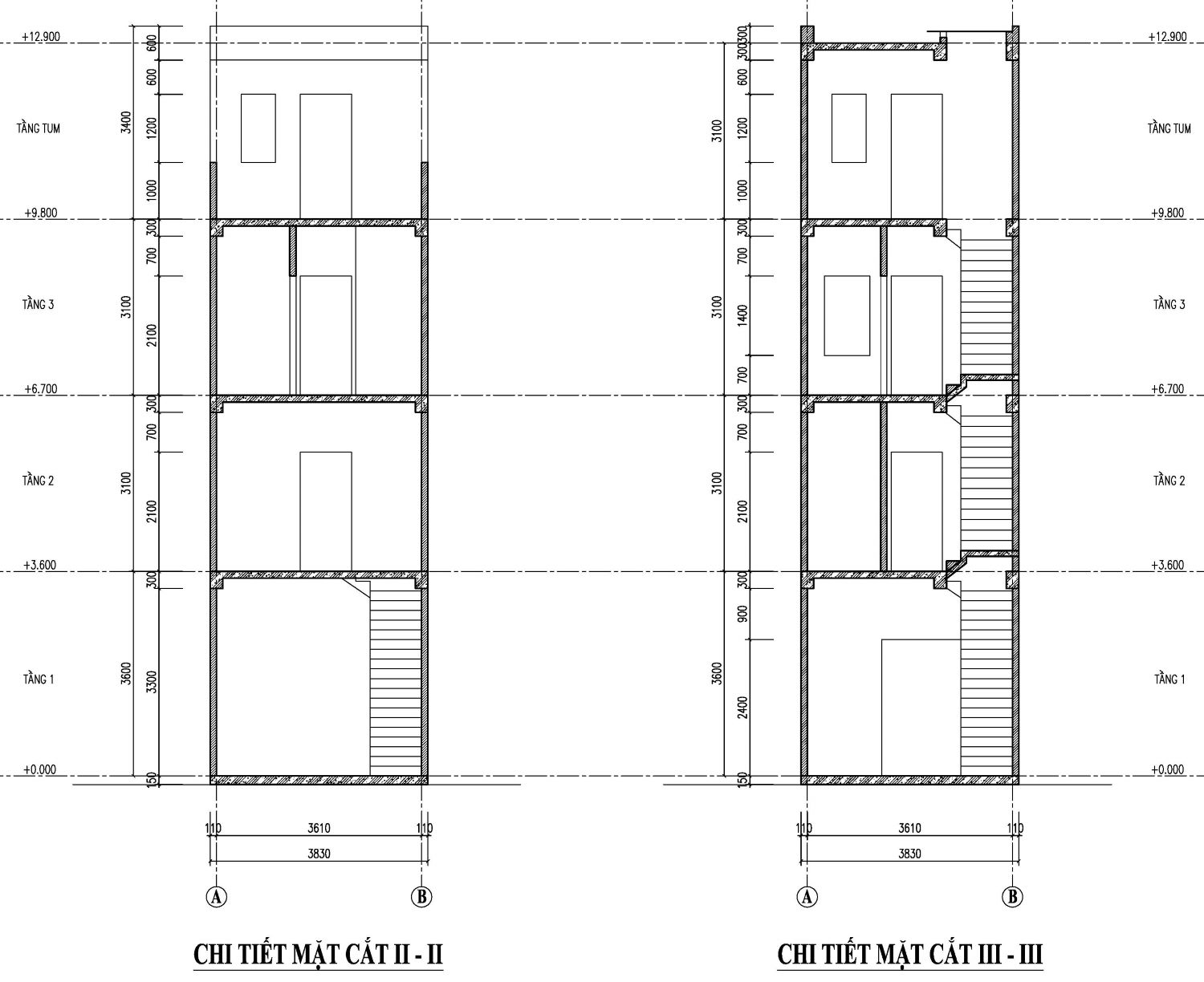

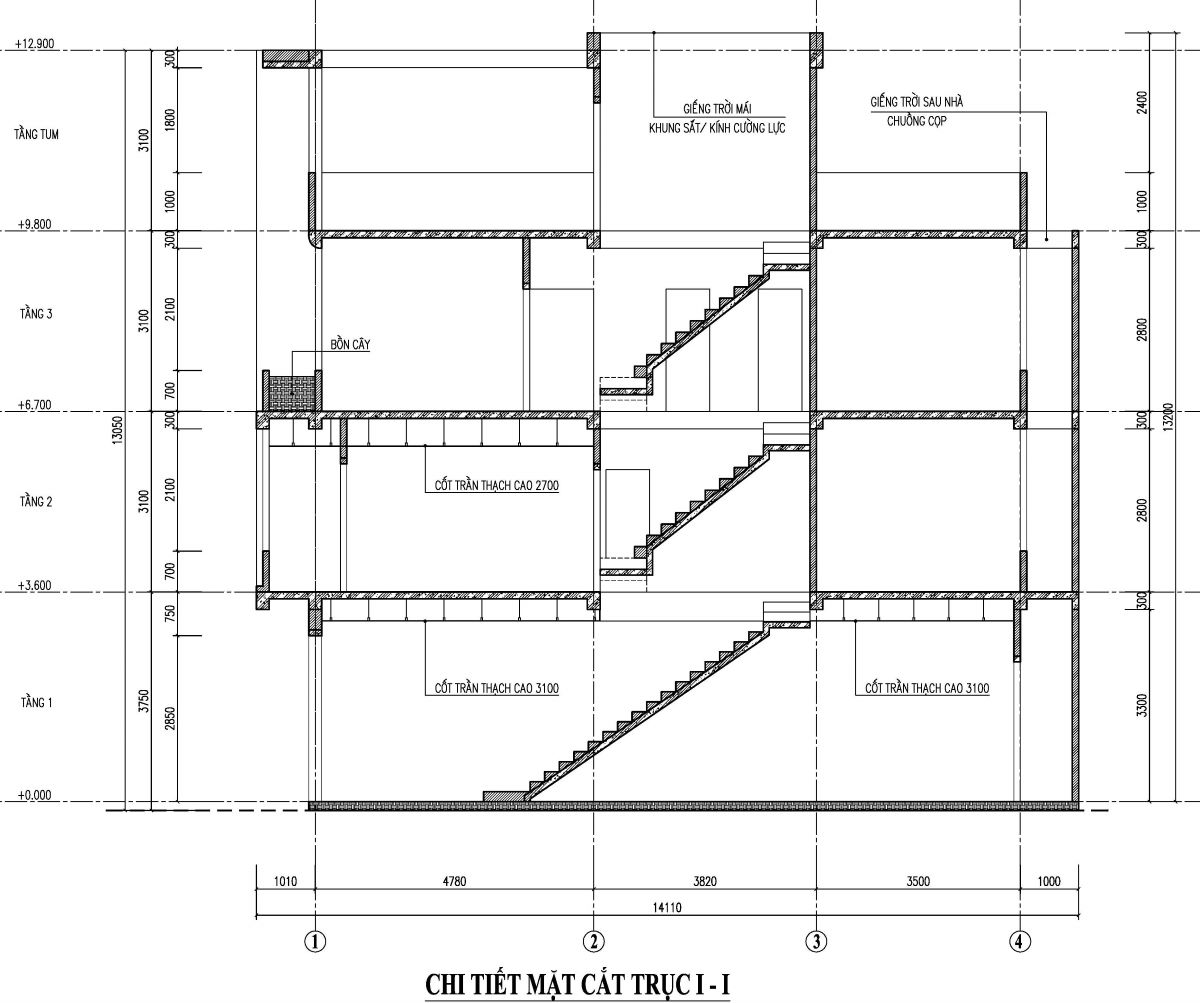

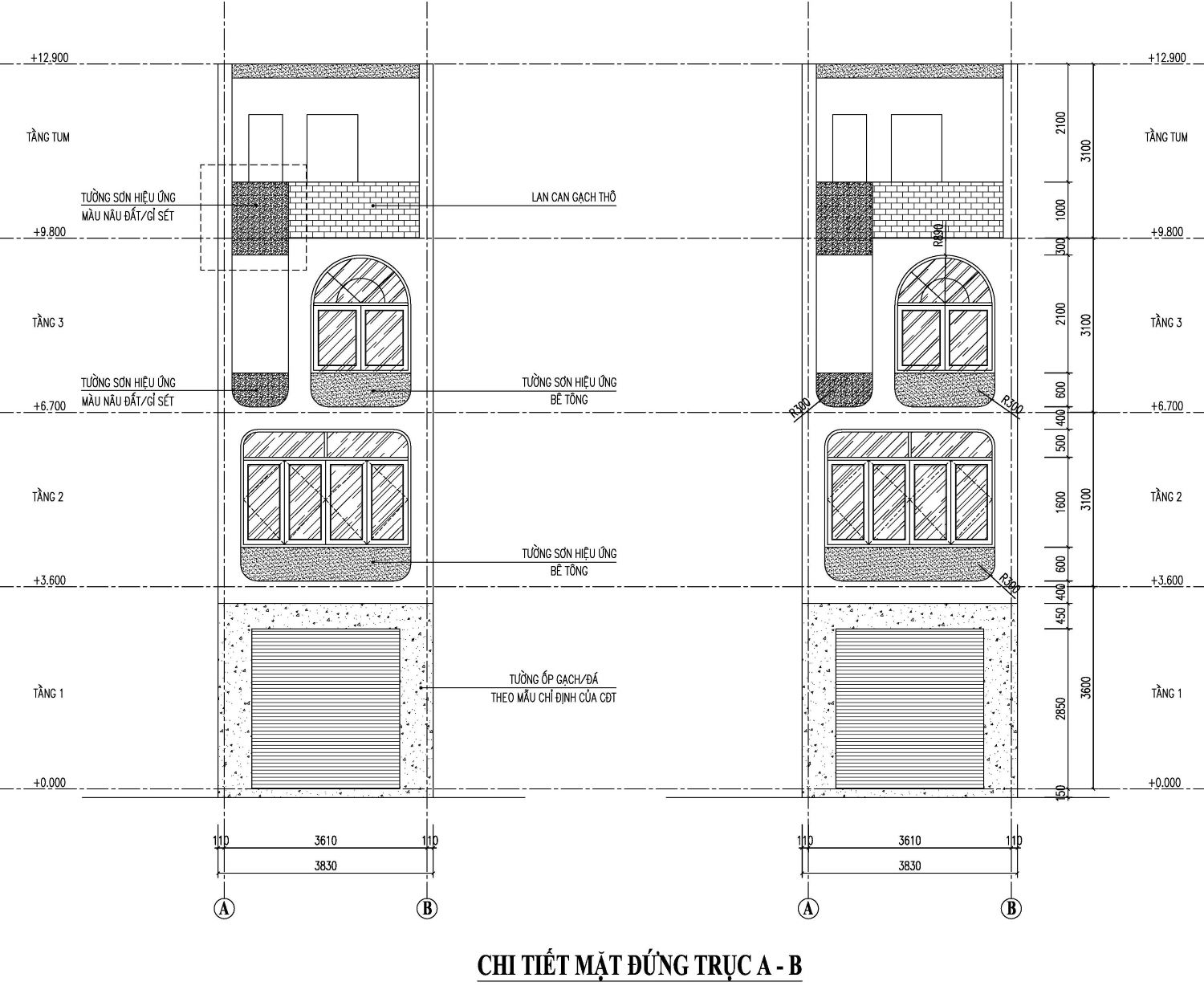

Phần 5: Bản vẽ mặt đứng, mặt cắt

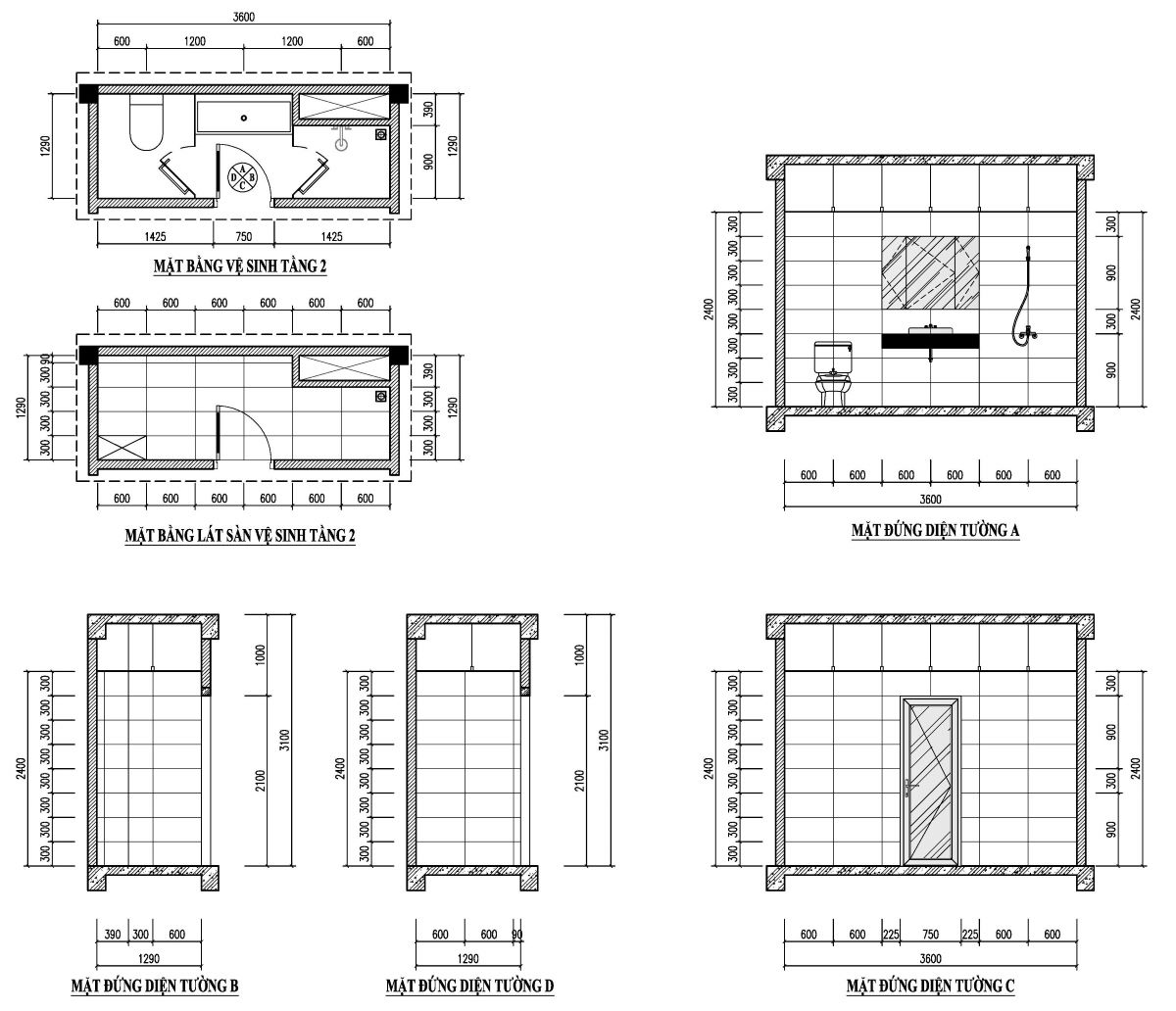

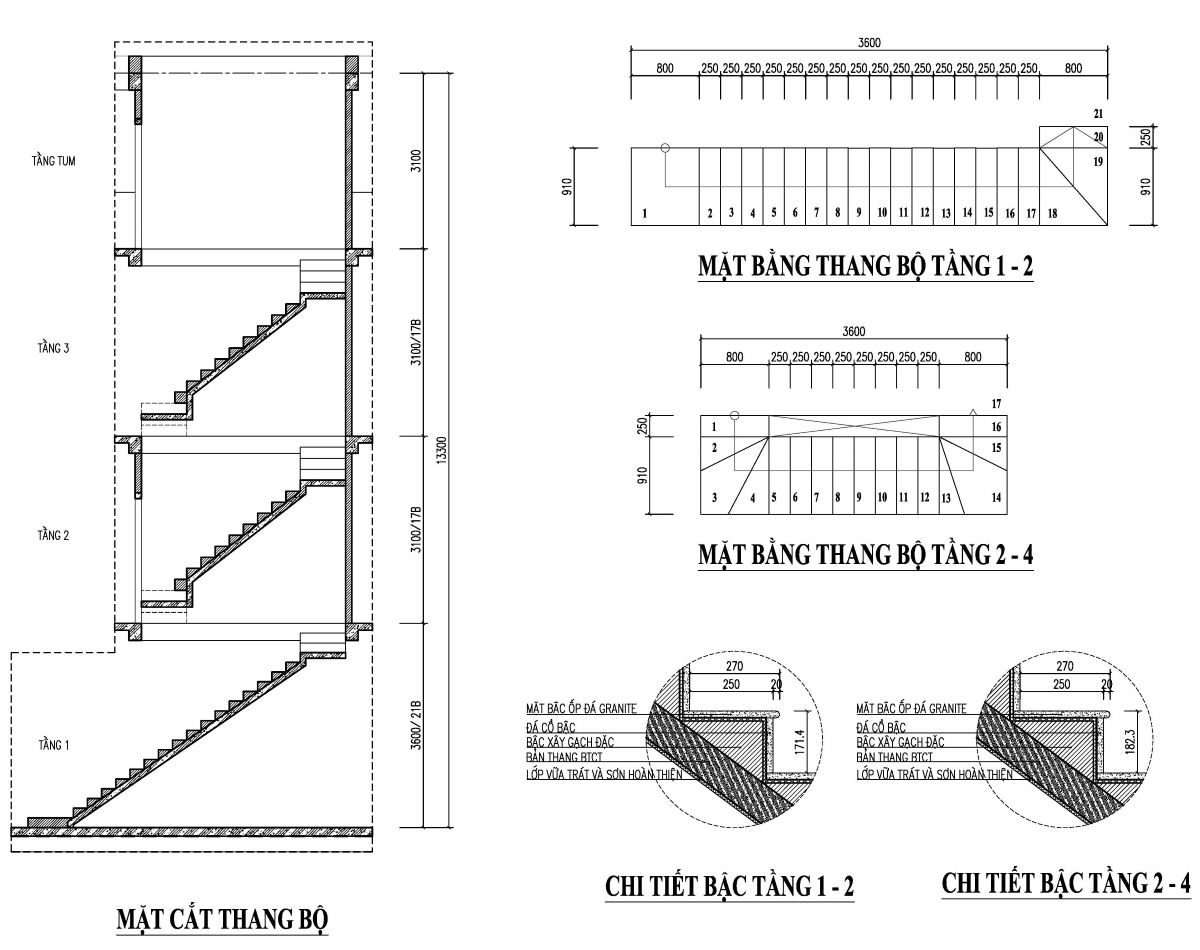

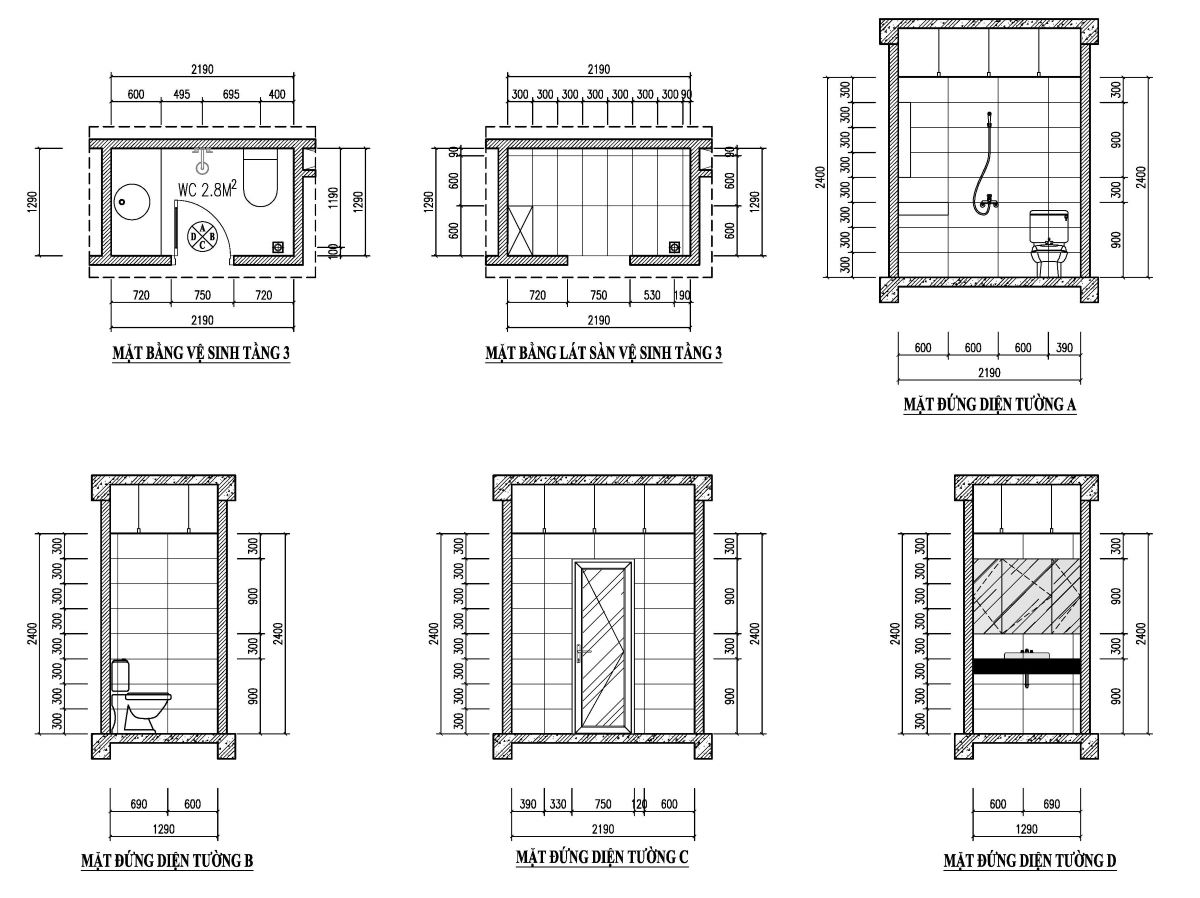

Phần 6: Bản vẽ thang bộ và WC
Phần 8: Thiết kế phối cảnh mặt tiền

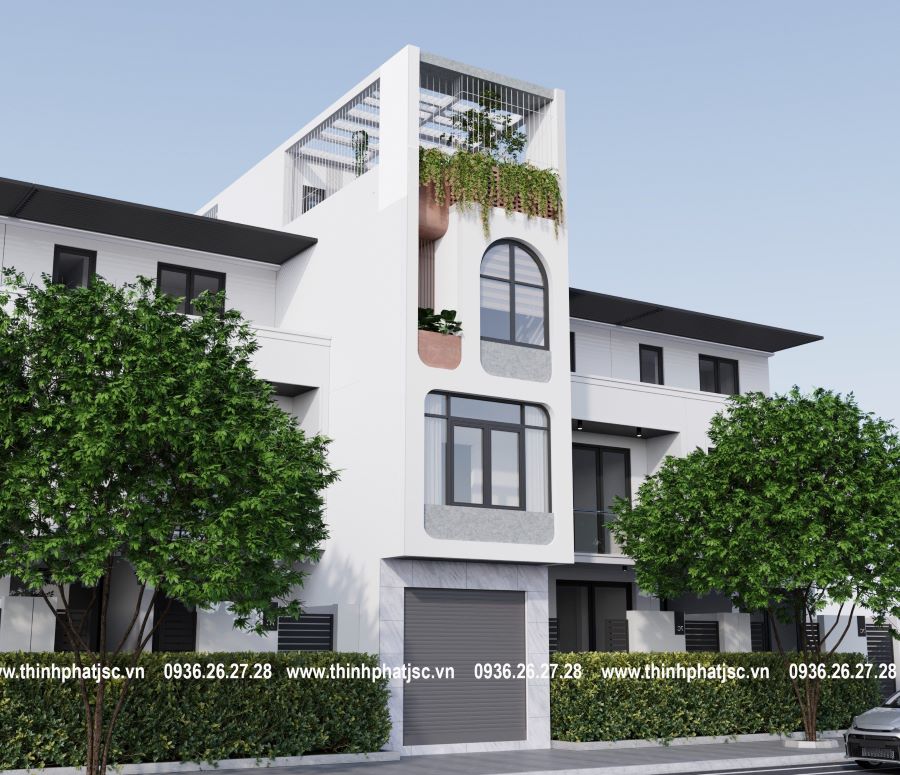

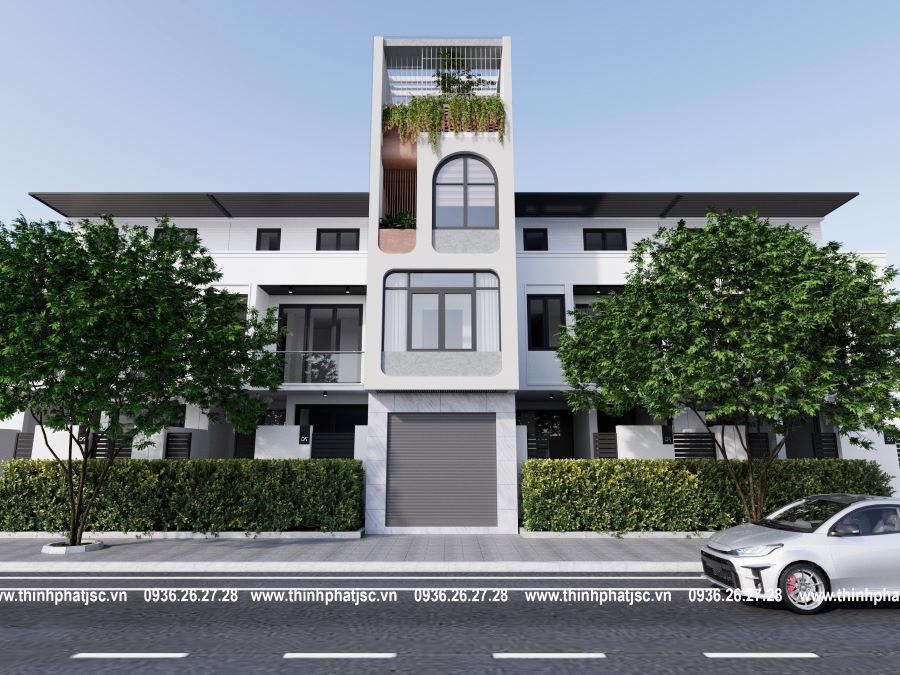

Thiết kế phối cảnh nhà phố 50m2 3 tầng 1 tum
Quý bạn đọc quan tâm đến bản vẽ thiết kế nhà phố 50m2 3 tầng 1 tum, vui lòng liên hệ hotline để tham khảo Hồ sơ bản vẽ kỹ thuật thi công. Hoặc xem thêm hình ảnh thi công thực tế công trình tại bài viết: Nhà chị Loan - Hoài Đức
