Bản vẽ nhà trọ sinh viên 84m2

Bạn đọc cùng tham khảo bản vẽ thiết kế cho nhà phố 5 tầng 1 tum làm nhà trọ sinh viên, trên diện tích đất 84m2. Kích thước xấp xỉ 7,3 x 12m.

Phần bản vẽ kiến trúc

ban ve nha tro sinh vien 84m21

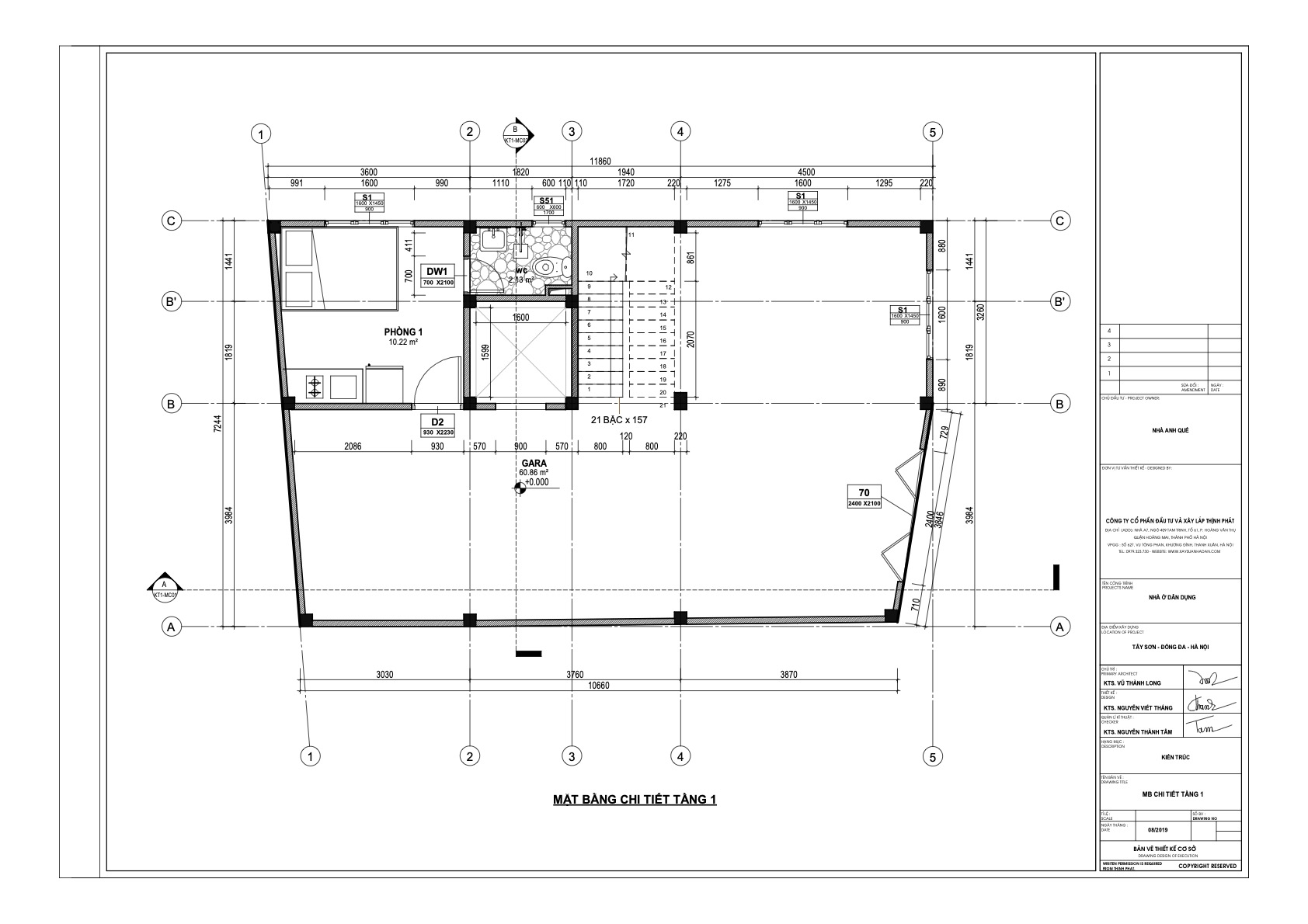

Mặt bằng tầng 1 thiết kế 1 phòng khép kín, thang máy, thang bộ và khu vực để xe.

 ban ve nha tro sinh vien 84m22

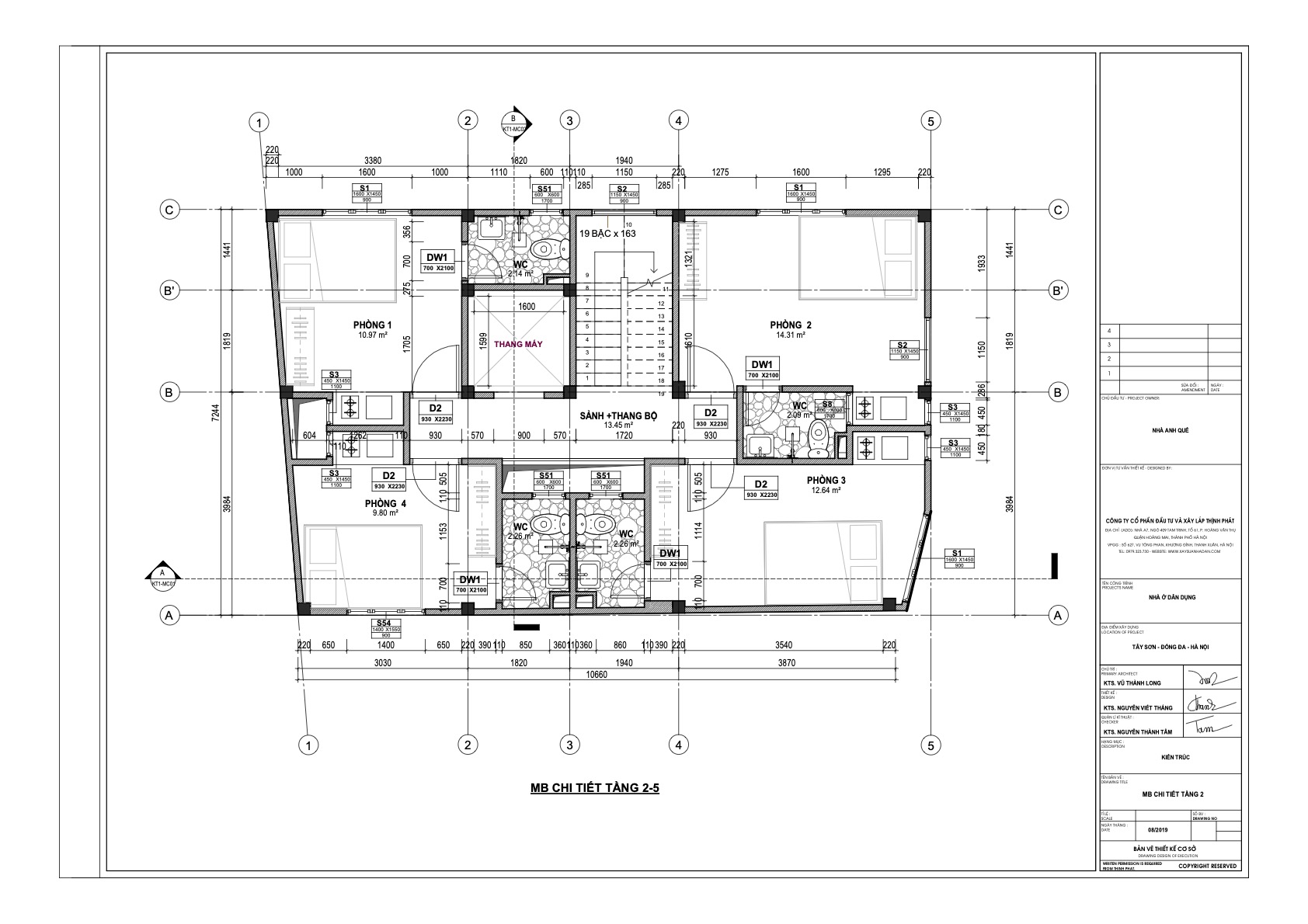

Từ tầng 2 đến tầng 5 bố trí 4 phòng cho thuê khép kín trên mỗi mặt bằng

ban ve nha tro sinh vien 84m23

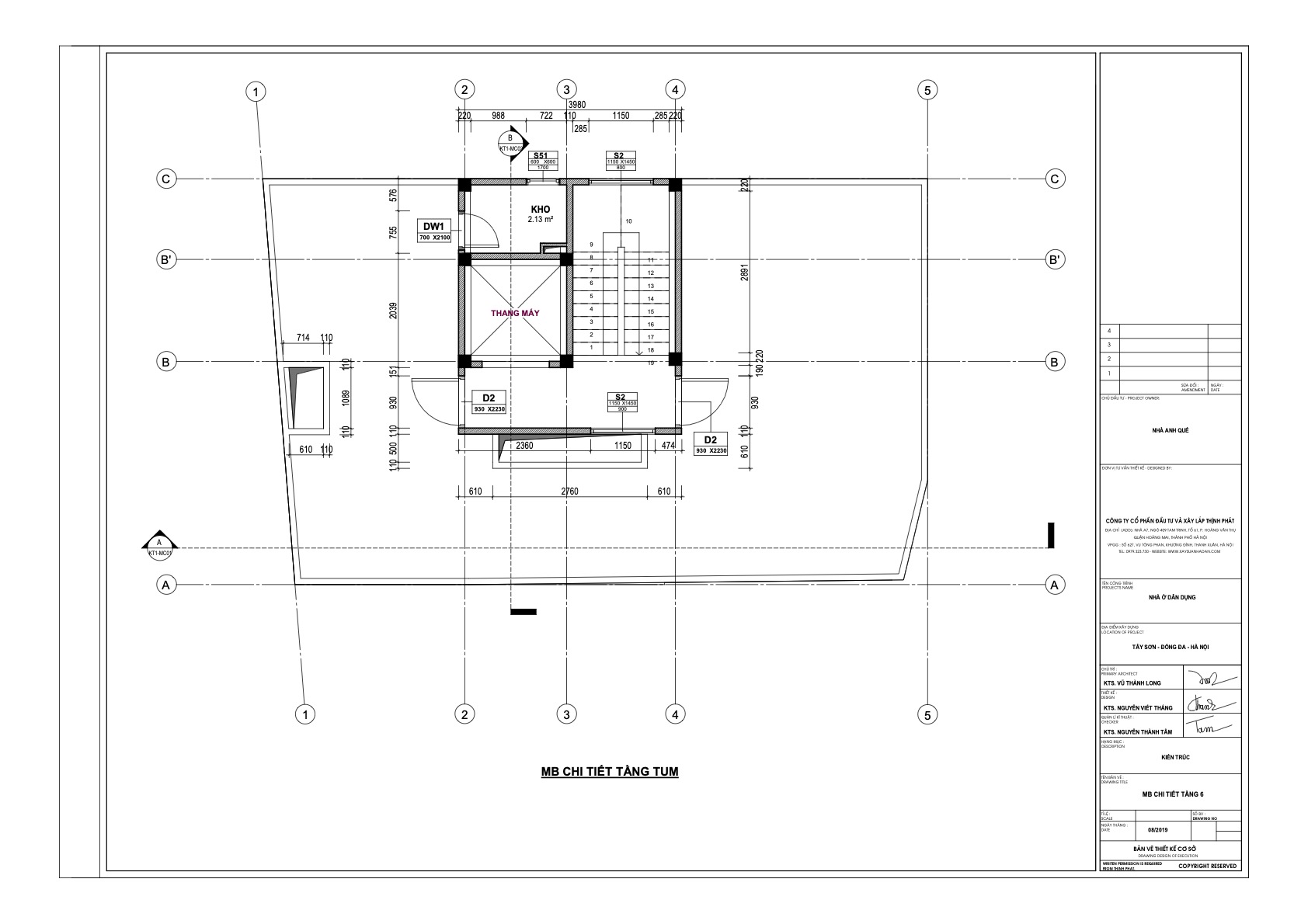

Mặt bằng tầng tum bố trí kho và sân phơi chung

ban ve nha tro sinh vien 84m24

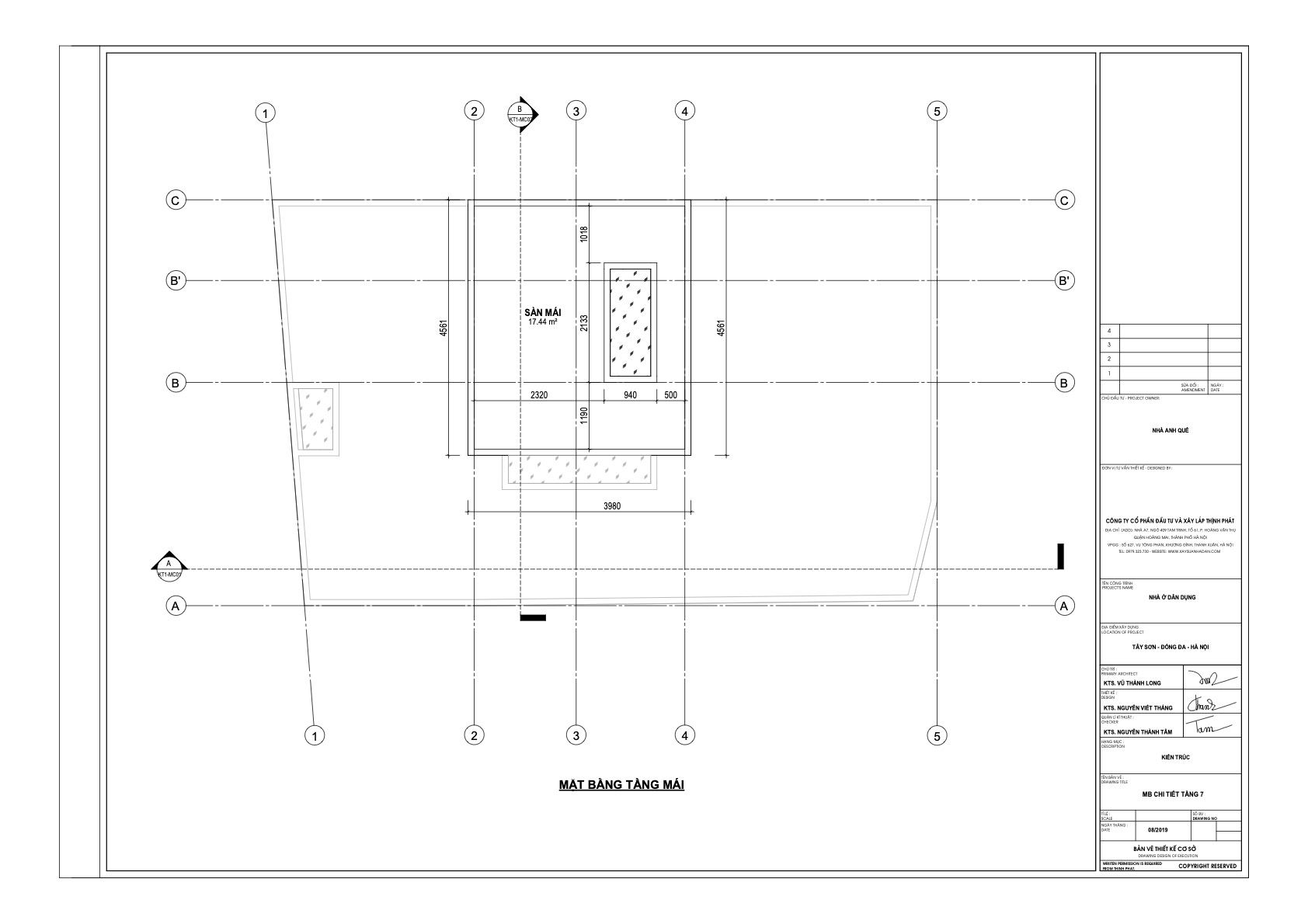

Mặt bằng tầng mái

ban ve nha tro sinh vien 84m25

ban ve nha tro sinh vien 84m26

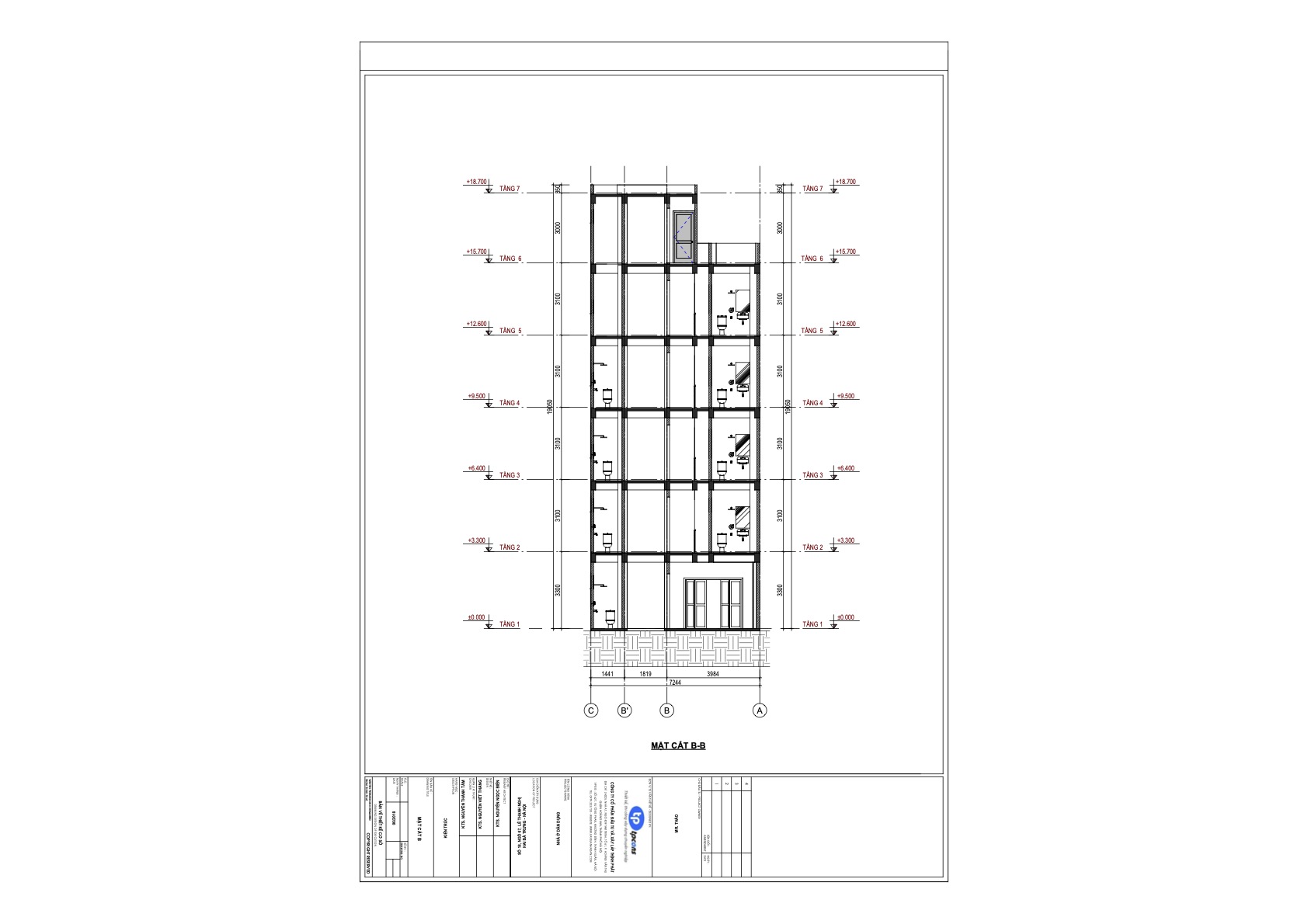

Các bản vẽ mặt cắt

Phần bản vẽ kết cấu

ban ve nha tro sinh vien 84m27

ban ve nha tro sinh vien 84m29

ban ve nha tro sinh vien 84m28

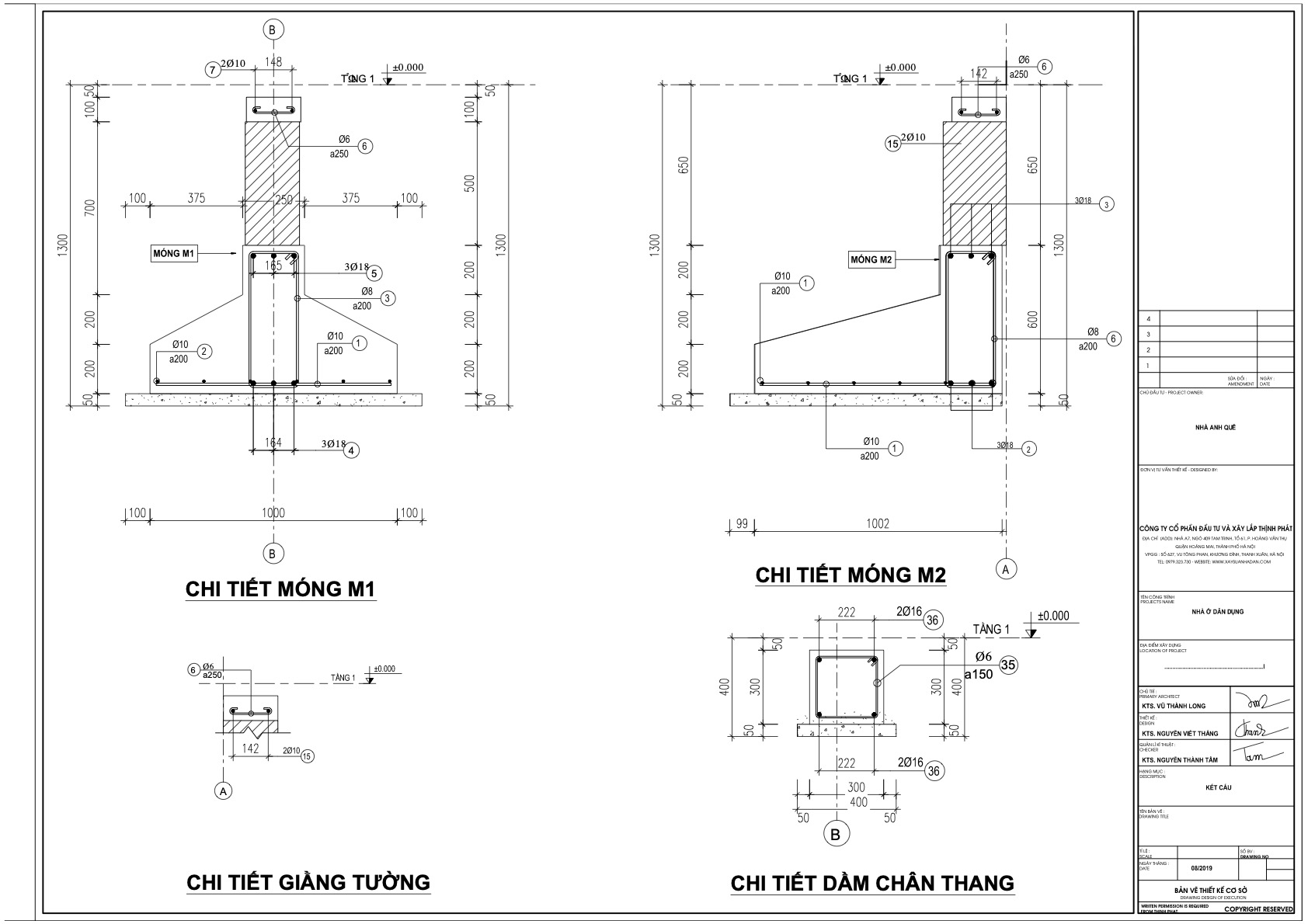

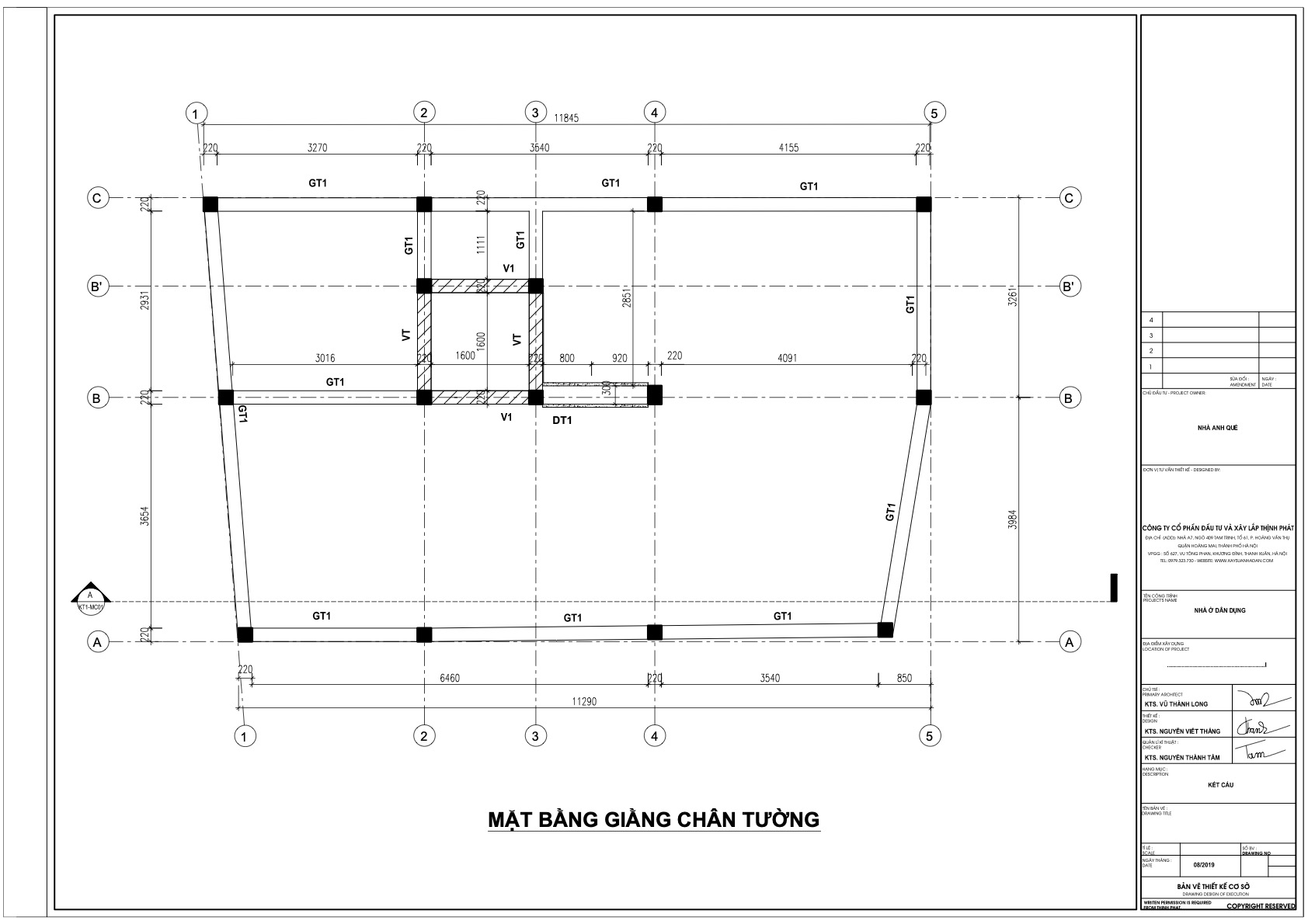

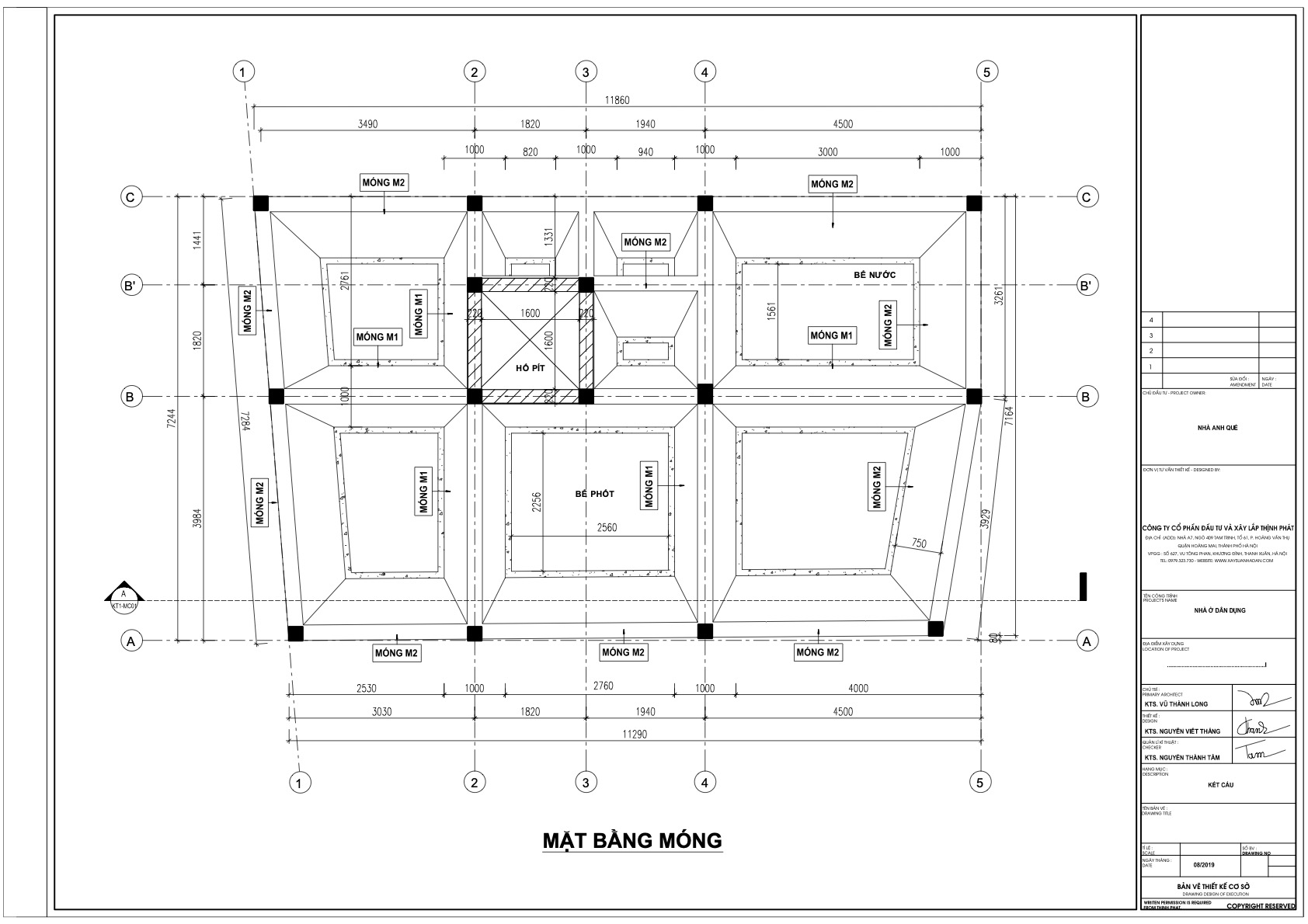

Các bản vẽ kết cấu phần móng

Một số hình ảnh thực tế nhà trọ sinh viên 84m2 tại phố Tây Sơn

xay nha tron goi nha tro cho thue Tay Son quan dong da1

Không gian để xe tầng 1

xay nha tron goi nha tro cho thue Tay Son quan dong da8

Khu vực sảnh thang máy rộng rãi

xay nha tron goi nha tro cho thue Tay Son quan dong da5

Cửa thông phòng sử dụng cửa thép 2 lớp Galaxy, đảm bảo an toàn

xay nha tron goi nha tro cho thue Tay Son quan dong da6

xay nha tron goi nha tro cho thue Tay Son quan dong da7

Bên trong một phòng trọ điển hình



Tham khảo hình ảnh thực tế nhà trọ sinh viên 84m2 xây 5 tầng 1 tum đã triển khai Tại đây!

Xem thêm: Video nhà trọ sinh viên 84m2



Quý khách hàng quan tâm đến thiết kế và chi phí xây nhà trọn gói tại Hà Nội hoặc tham khảo Hồ sơ bản vẽ đầy đủ thiết kế nhà trọ sinh viên 5 tầng 1 tum diện tích 84m2 vui lòng liên hệ qua Điện thoại/ Zalo 0936262728 để được tư vấn miễn phí!
