Bản vẽ nhà phố 40m2 4 tầng 1 tum mặt tiền 3.5m

Mời bạn đọc cùng tham khảo bản vẽ thiết kế nhà phố 4 tầng 1 tum diện tích 40m2, kích thước 3,5m x 11,28m

ban ve thiet ke nha pho 40m2 4 tang 1 tum13

ban ve thiet ke nha pho 40m2 4 tang 1 tum11

ban ve thiet ke nha pho 40m2 4 tang 1 tum15

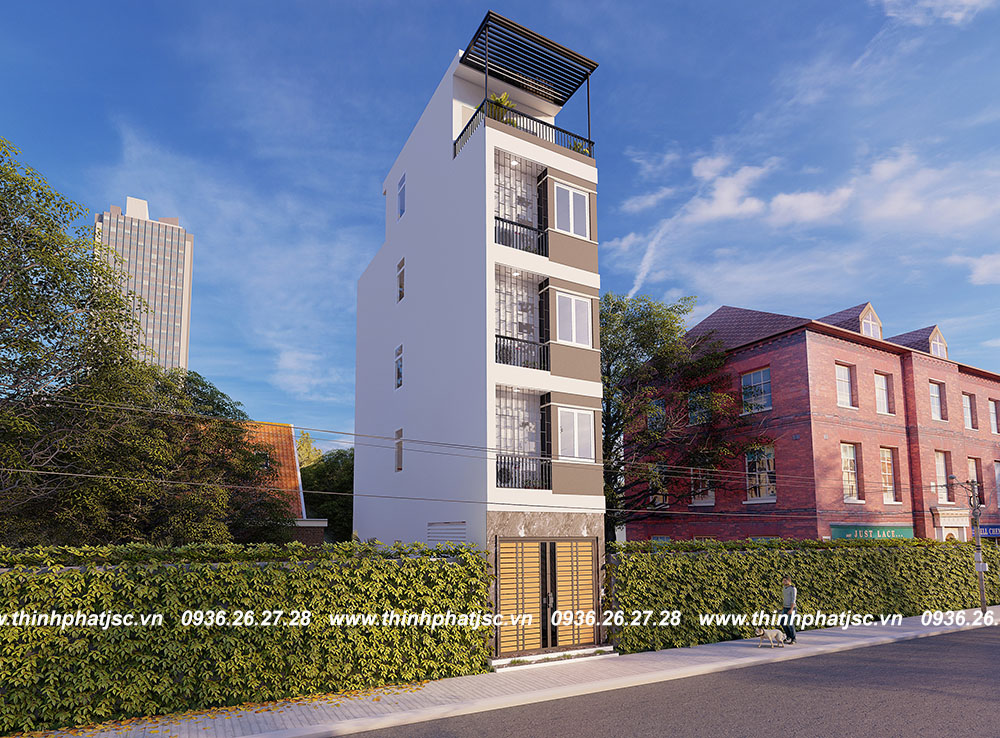

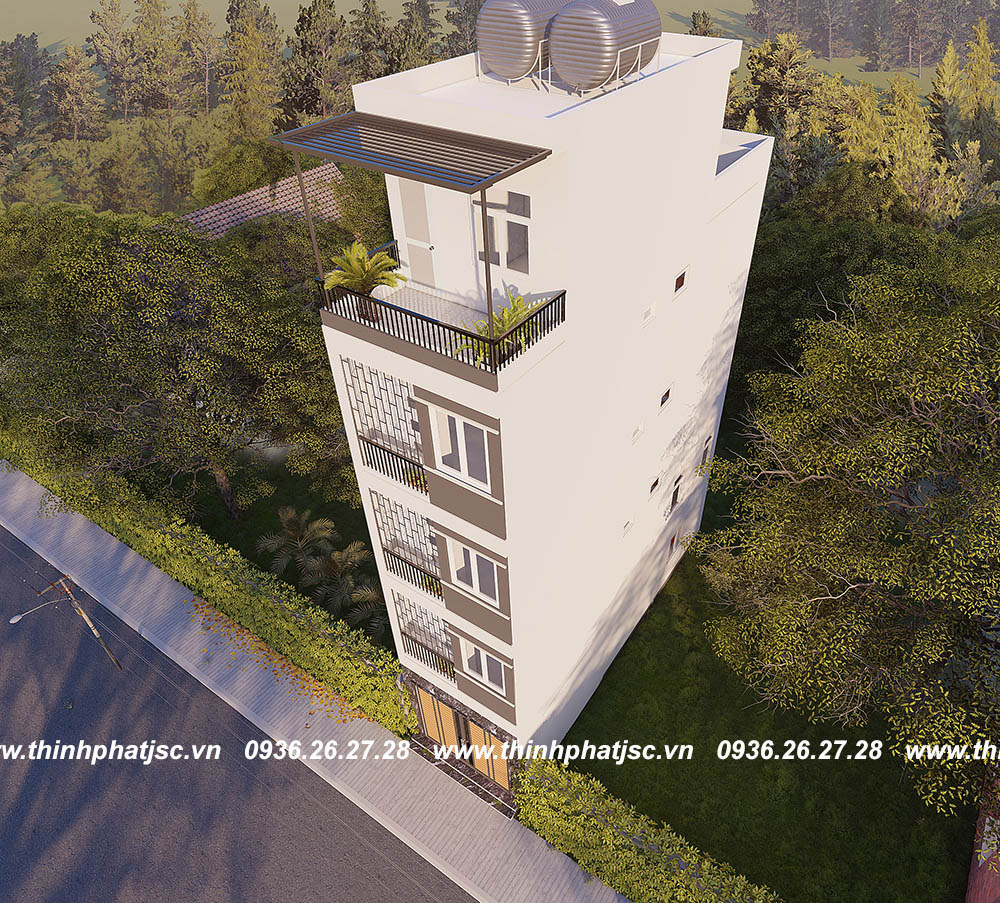

Phối cảnh nhà phố 4 tầng 1 tum, mặt tiền 3,5m

Bản vẽ kiến trúc nhà phố 40m2 4 tầng 1 tum

ban ve thiet ke nha pho 40m2 4 tang 1 tum1

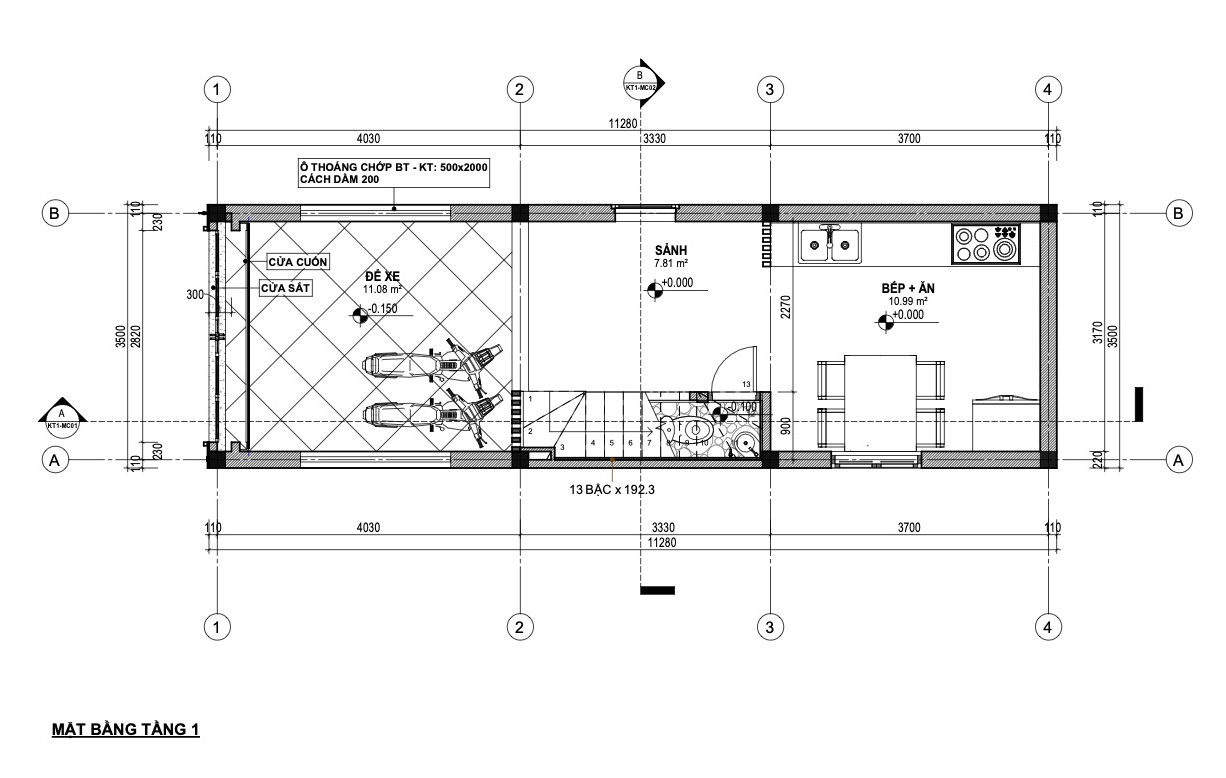

Mặt bằng tầng 1 thiết kế không gian để xe máy phía trước với chiều dài 4m, sảnh thang rộng kết nối không gian với khu bếp ăn phía sau. Một nhà vệ sinh nhỏ được thiết kế bên dưới cầu thang. Do bề ngang của ngôi nhà tương đối hẹp nên thang bộ được thiết kế theo chiều dọc làm cho không gian tầng 1 trở nên rộng thoáng hơn.

ban ve thiet ke nha pho 40m2 4 tang 1 tum2

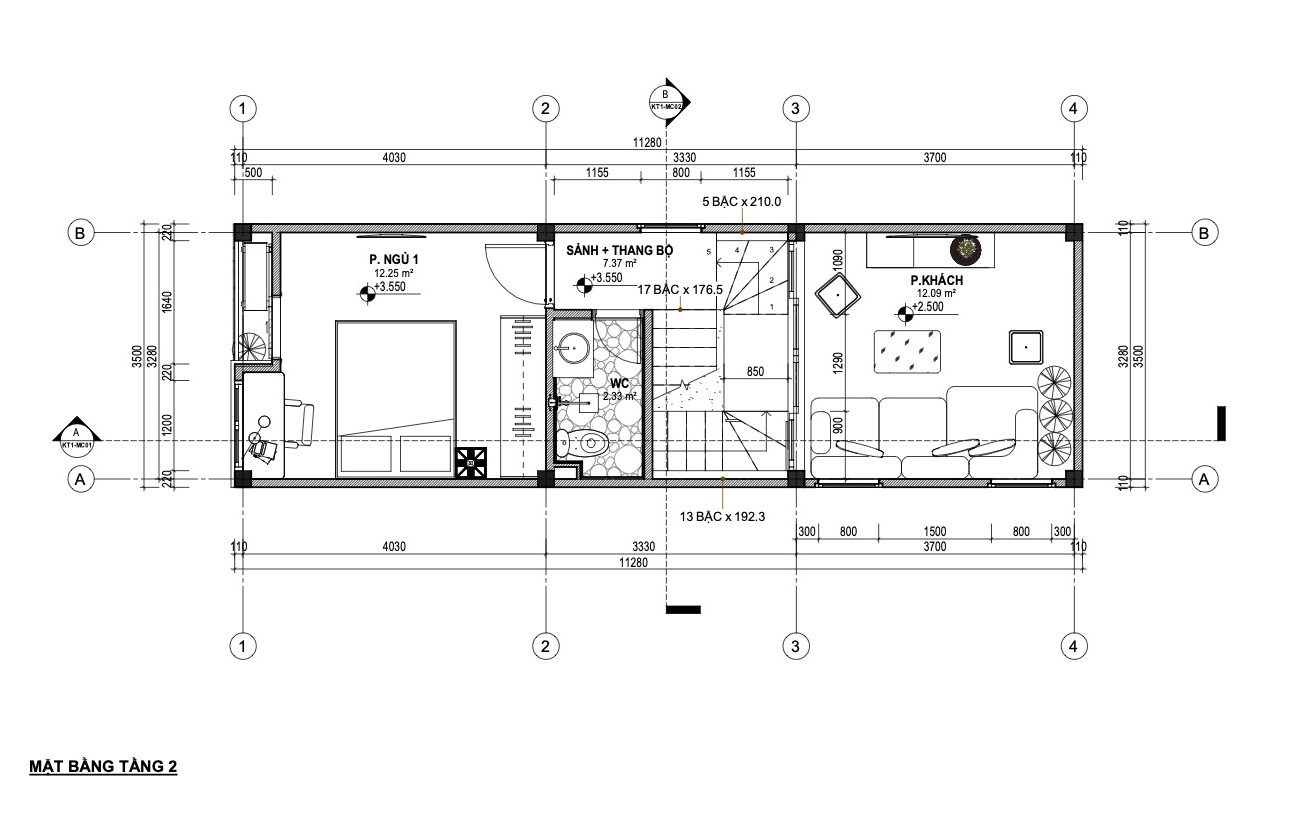

Mặt bằng tầng 2 bố trí phòng ngủ ở phía trước và phòng khách phía sau và một phòng vệ sinh

ban ve thiet ke nha pho 40m2 4 tang 1 tum3

ban ve thiet ke nha pho 40m2 4 tang 1 tum4

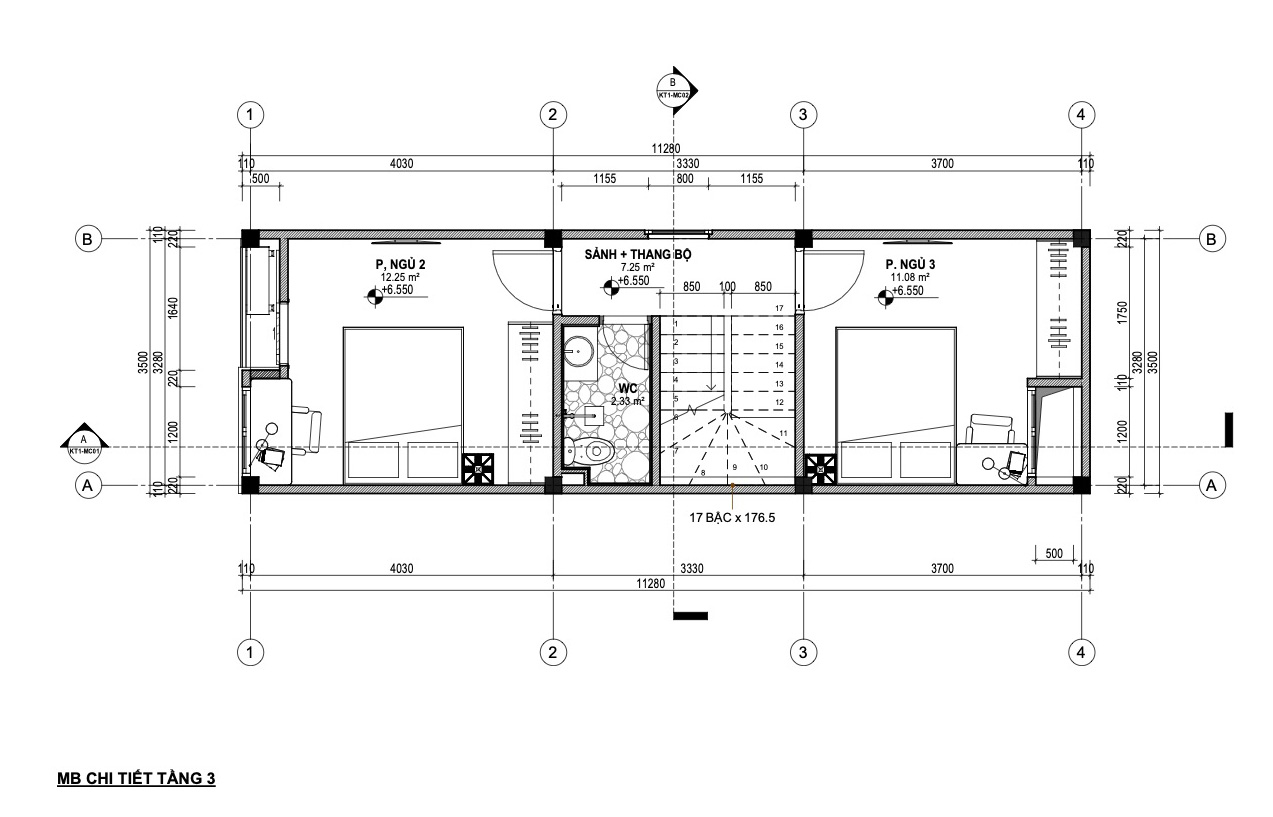

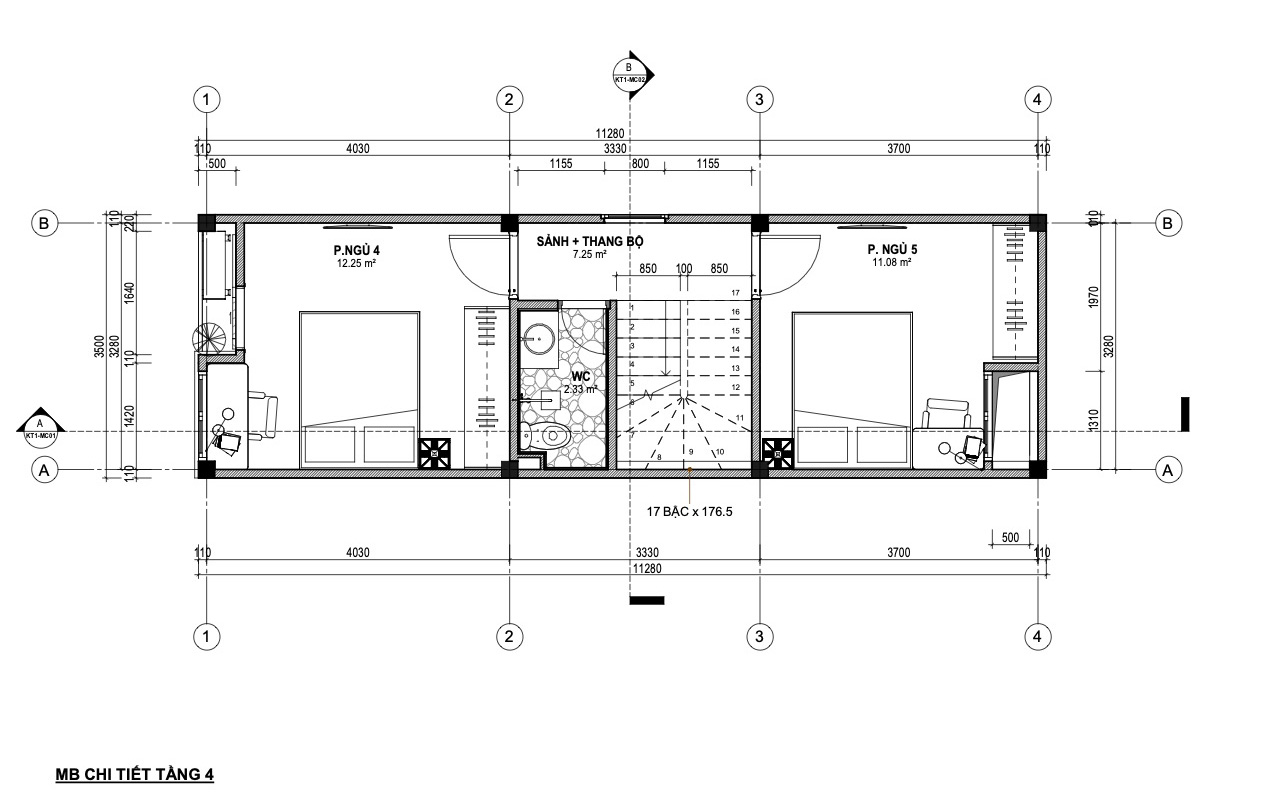

Mặt bằng tầng 3,4 thiết kế 2 phòng ngủ và một phòng vệ sinh.

ban ve thiet ke nha pho 40m2 4 tang 1 tum5

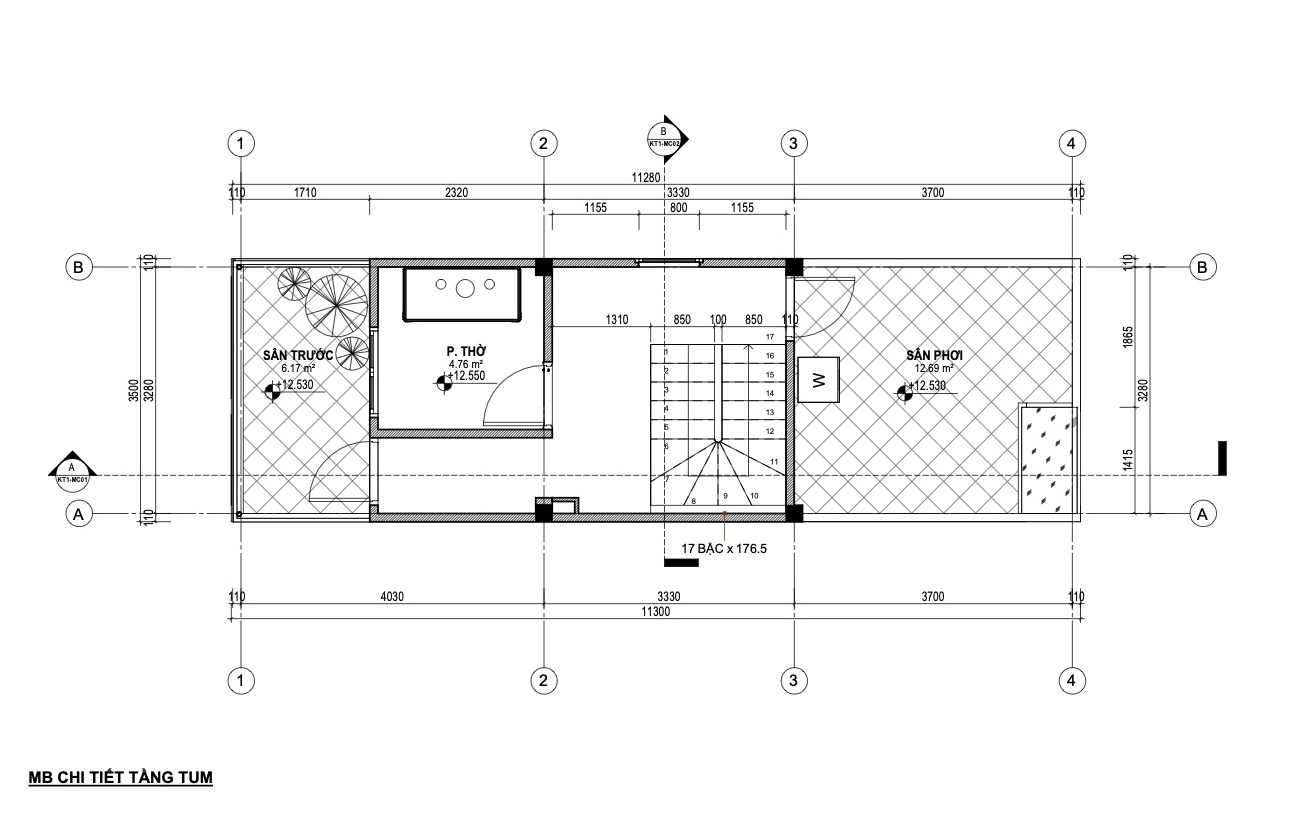

Mặt bằng tầng tum thiết kế phòng thờ, sân cà phê phía trước và sân phơi phía sau nhà.

ban ve thiet ke nha pho 40m2 4 tang 1 tum6

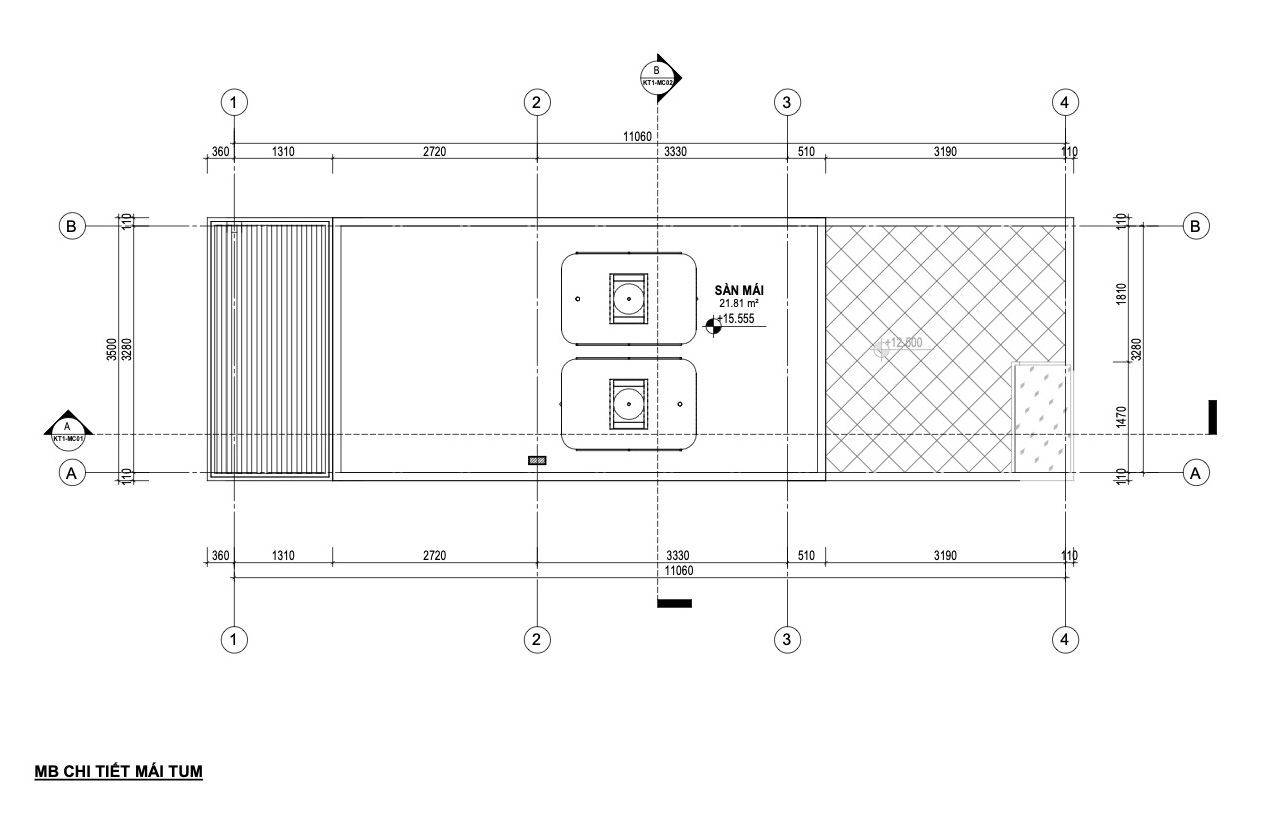

Mặt bằng mái

ban ve thiet ke nha pho 40m2 4 tang 1 tum7

ban ve thiet ke nha pho 40m2 4 tang 1 tum8

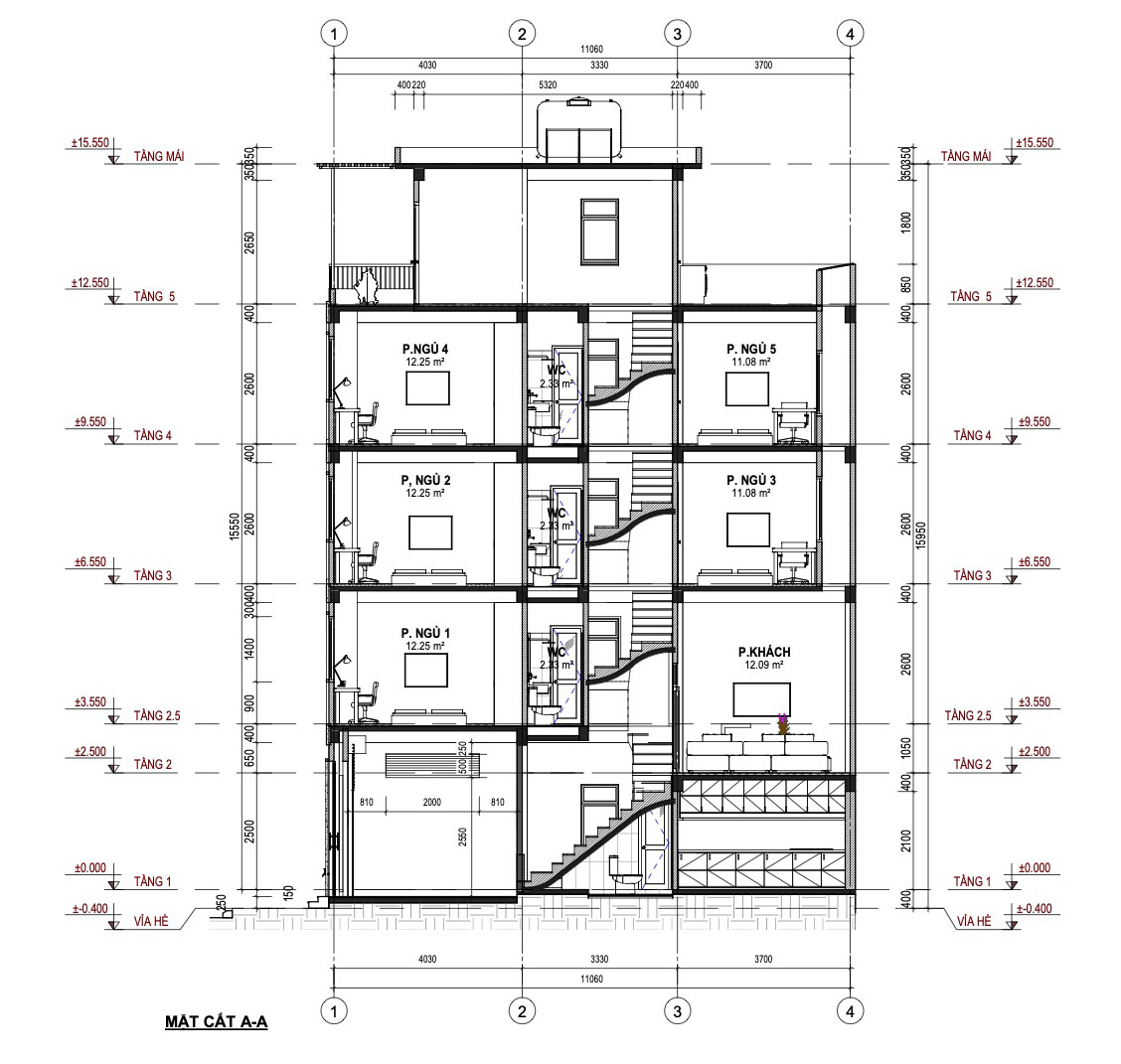

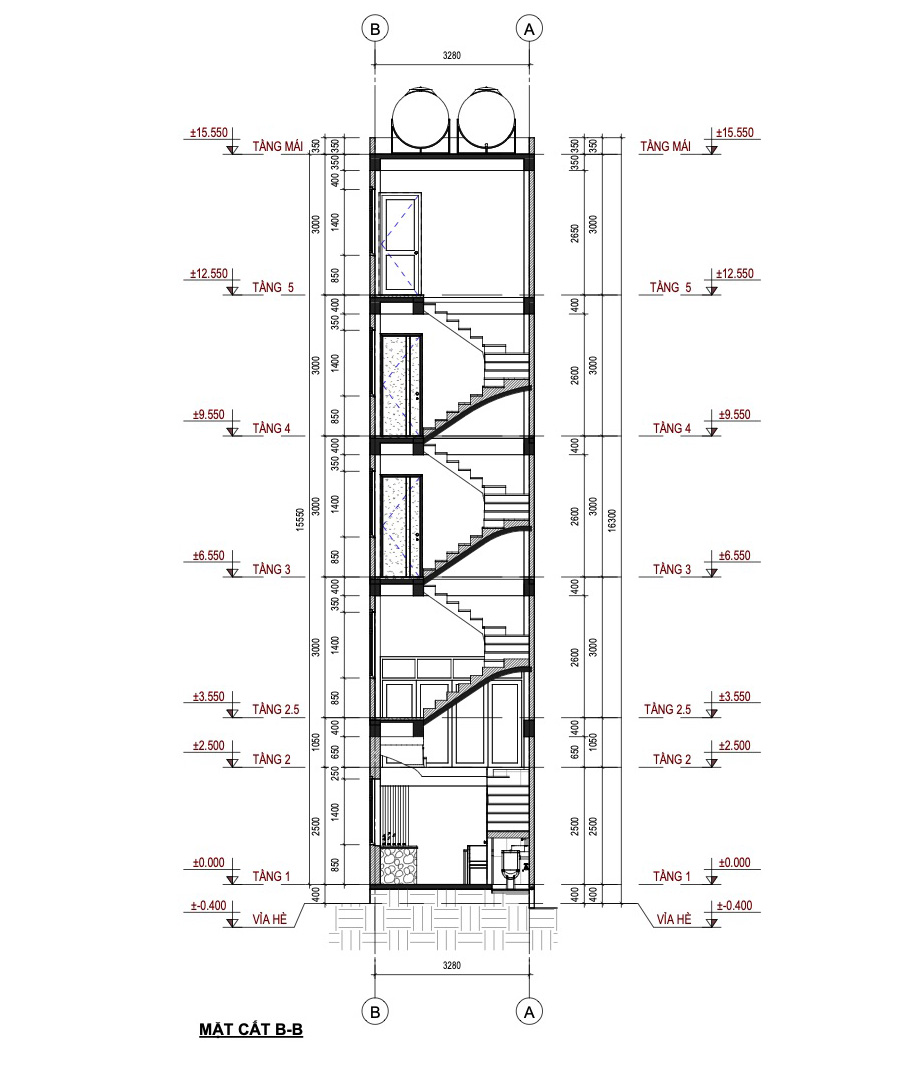

Bản vẽ mặt cắt

ban ve thiet ke nha pho 40m2 4 tang 1 tum12

ban ve thiet ke nha pho 40m2 4 tang 1 tum16

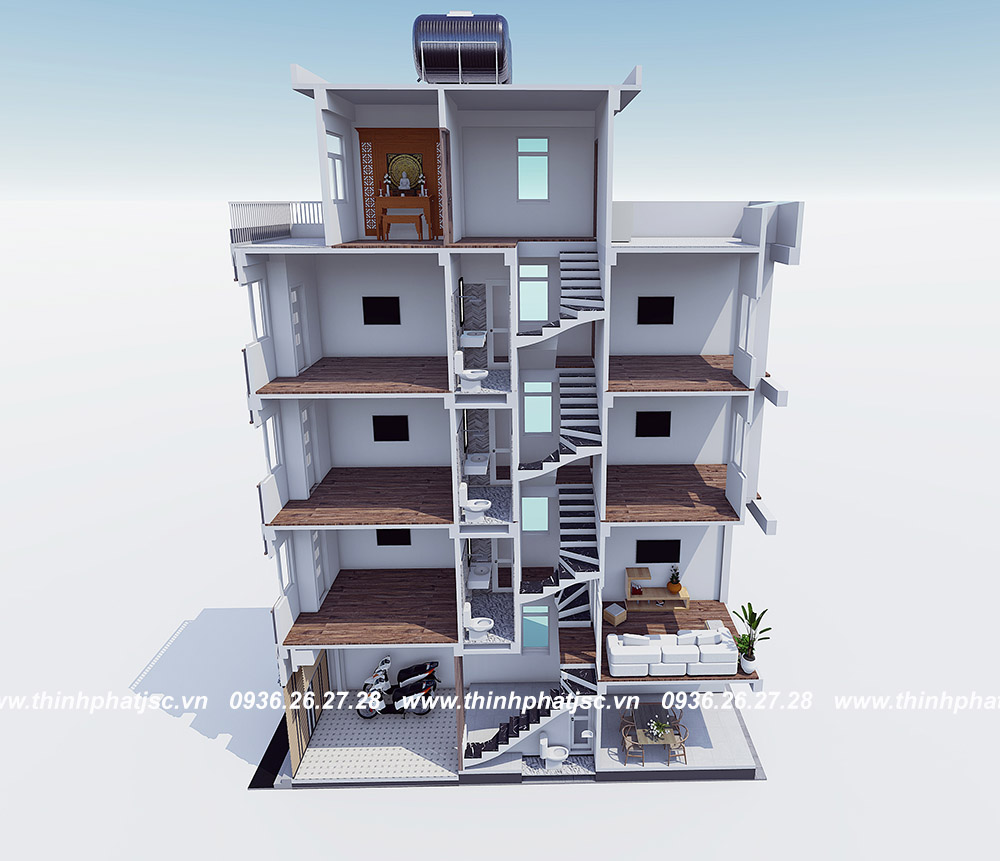

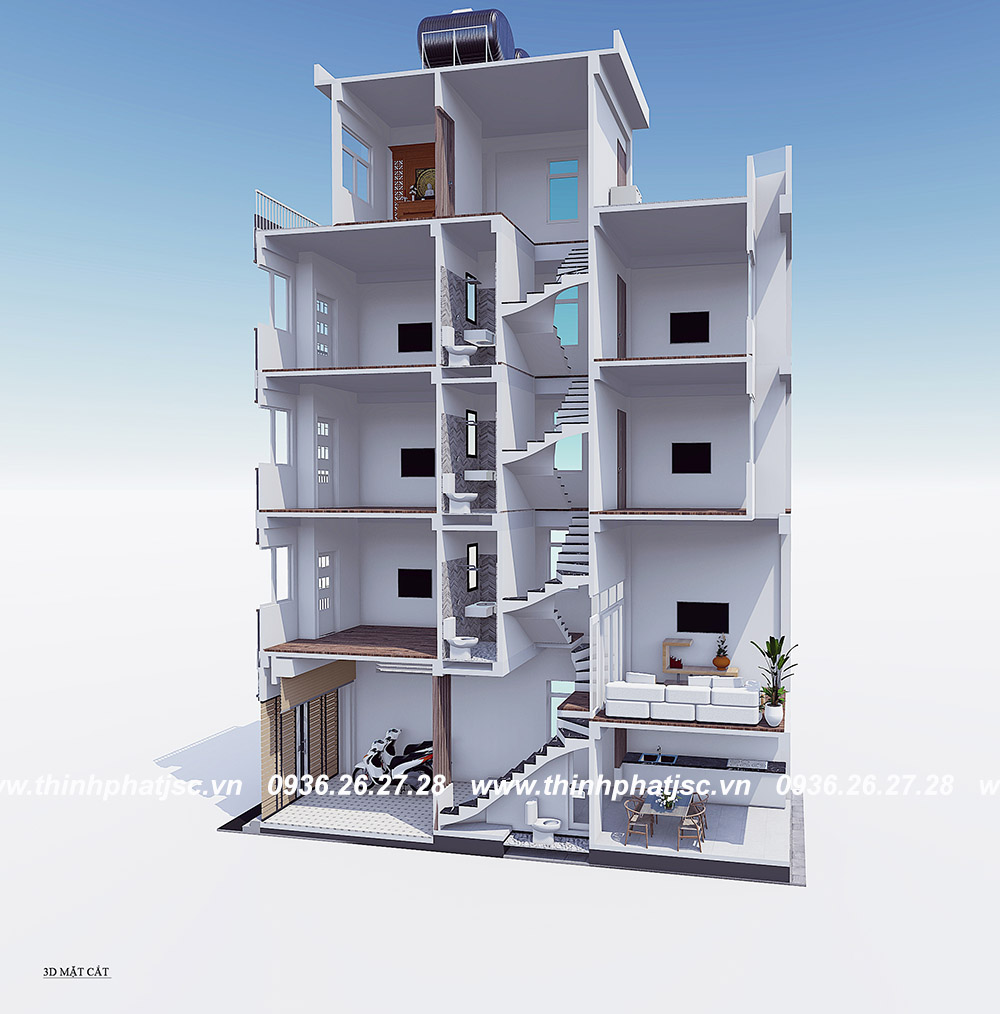

Hình ảnh 3D mặt cắt nhà phố 4 tầng một tum

 ban ve thiet ke nha pho 40m2 4 tang 1 tum9

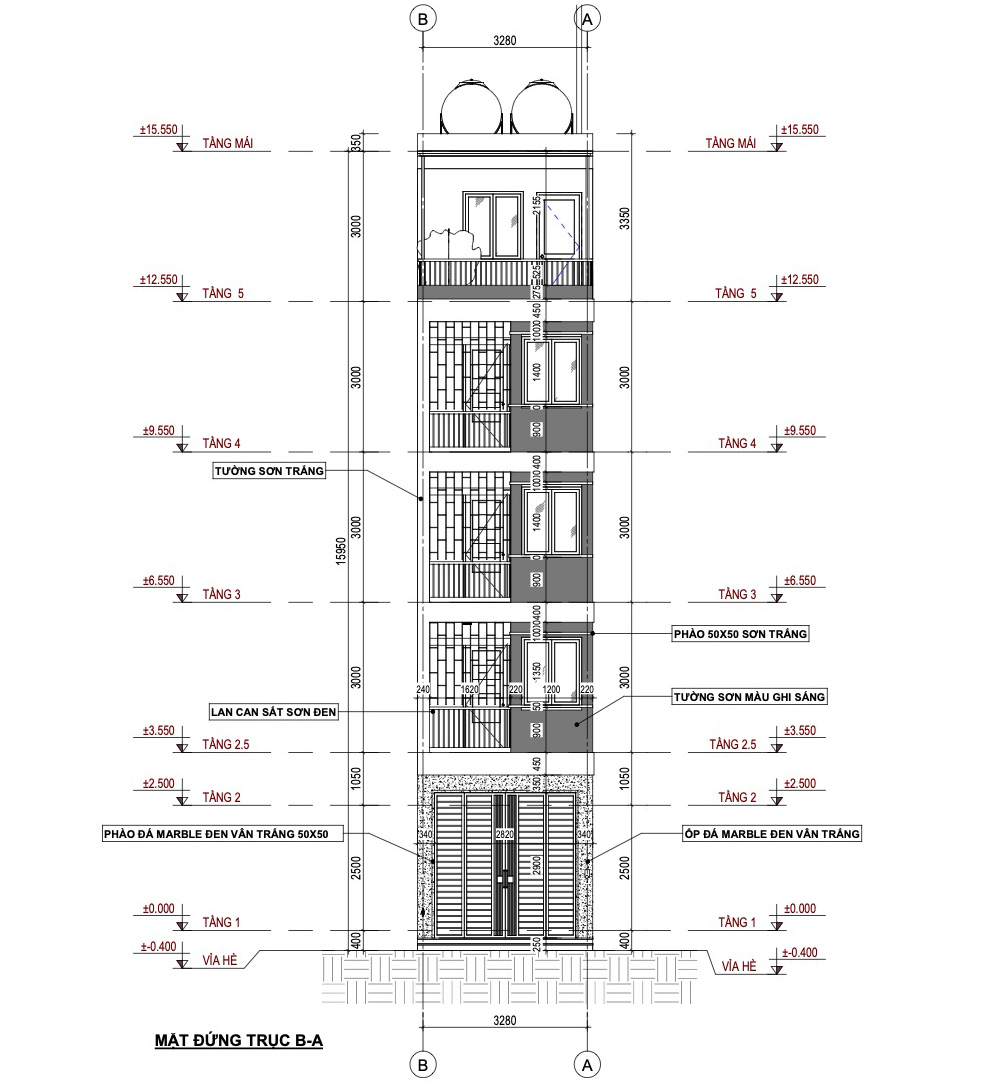

Bản vẽ chi tiết mặt đứng nhà phố 4 tầng một tum

ban ve thiet ke nha pho 40m2 4 tang 1 tum14

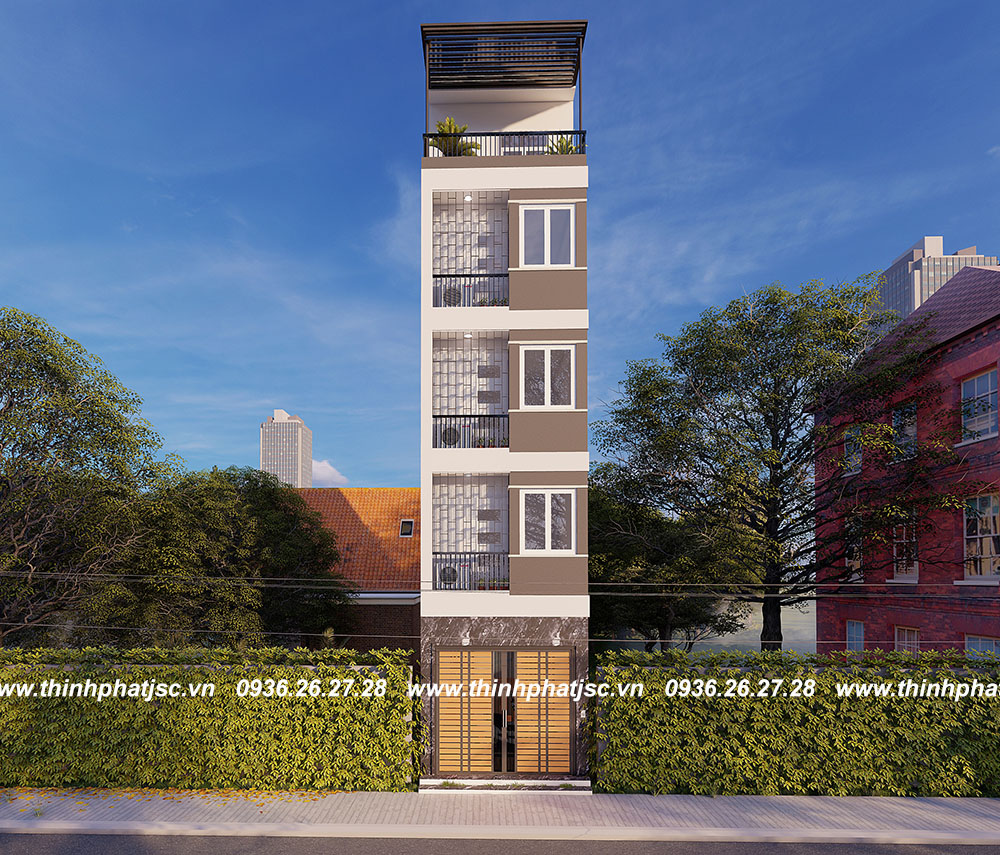

Phối cảnh nhà phố 40m2 xây 4 tầng 1 tum, mặt tiền 3,5m



Bạn đọc quan tâm có thể Download bản vẽ kỹ thuật thi công nhà phố 40m2 xây 4 tầng 1 tum theo đường link dưới đây

Phân kiến trúc

https://drive.google.com/file/d/1UJoc8i8PxDOrObMR6bFtZ7rA677fZ94B/view?usp=sharing

Phần Kết cấu, điện nước

https://drive.google.com/file/d/1O3FEPHTsD5vcoRrtLYyWWC_ylov4AKZU/view?usp=sharing
